Lugar de origen:
Porcelana
Nombre de la marca:
Kacise
Certificación:
CE
Número de modelo:

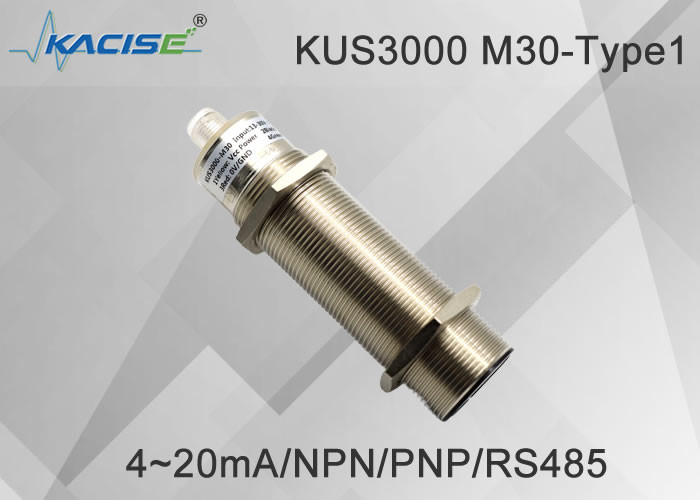

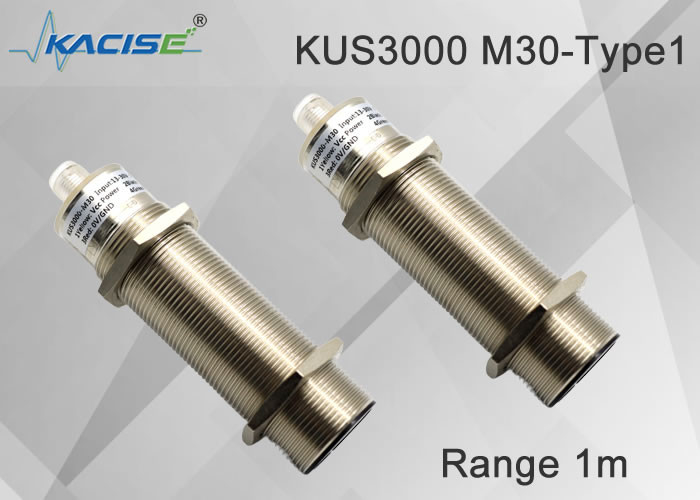

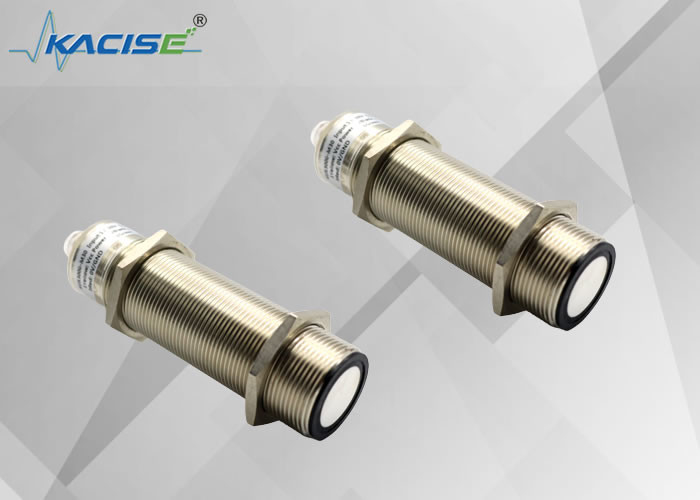

KUS3000 M30-Tipo 1
Se aplicará el método de ensayo de la prueba de velocidad. Medidor de nivel ultrasónico
1. Características
2. La estructura dimensional
La unidad es mm.
3Interfaz eléctrica
Nota: Este producto tiene dos especificaciones de cable, y las instrucciones de cableado de las dos especificaciones son las siguientes:
Cables de tipo A | Cables de tipo B | ||
Pín 1 | Marrón | Pín 1 | Amarillo |
Pín 2 | Blanco | Pín 2 | Negro |
Pín3 | El azul | Pín3 | El rojo |
Pín 4 | Negro | Pín 4 | El verde |
La mezcla de cables predeterminada se basa en las especificaciones recibidas por el cliente
M30-tipo 1 | |
Rango de acción | 200... 2000 mm |
Rango de intervalo ajustable | 200... 2000 mm |
Punto ciego | 0... 200 mm |
Tiempo de respuesta | aproximadamente 10 ms |
Luz de indicación
Luz LED azul | La luz azul parpadea para indicar que se puede realizar la calibración. El azul y otras constantes indican que la fuente de alimentación del sensor es normal.La luz azul parpadeará dentro de 5 minutos después de encender la energíaDespués de 5 minutos, la luz azul siempre está encendida para indicar que el sensor no puede recibir el comando Calibración. . |
Luces de luz LED | Durante la etapa de calibración, la luz amarilla parpadea para indicar que el estado de calibración actual está bloqueado,y se puede cambiar al siguiente estado de calibración. |
Luz LED roja |
En estado de funcionamiento normal, la luz roja no está encendida y la luz roja está encendida para indicar que hay un fallo. Durante el proceso de calibración, la luz roja intermitente indica que el sensor bloquea la pérdida de eco actual o el estado de infinito, y el usuario puede cambiar al siguiente estado de calibración. |
Parámetros eléctricos

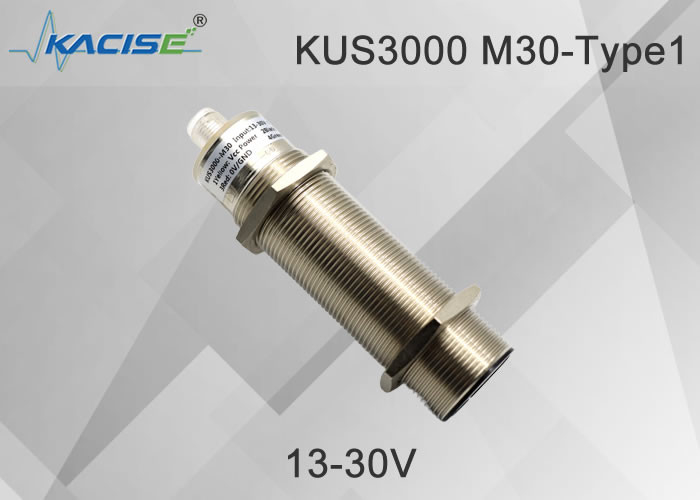

Voltado de alimentación | 13... 30 V DC, se pueden personalizar los requisitos especiales de voltaje amplio |
Corriente sin carga I0 | ≤ 45 mA |
Modelos espectros de la IOT
Voltado de alimentación | 3.3-12 DC, onda 10 por ciento SS |
Consumo de energía I0 | ≤ 15 mA, modo de reposo≤1 mA, despertador en serie, |
Producción
Tipo de salida |
1 Pueden calibrarse las salidas del interruptor PNP normalmente abiertas y cerradas durante mucho tiempo 2 Salida del interruptor Salida NPN normalmente abierta y largamente cerrada programable 3 Salida de voltaje analógico programable de 0 a 10 V. 4 Salida analógica 4-20mA programable 5 salida RS485 E4 programable. |
Sobrecorriente | 200 mA, Protección contra polaridad inversa, protección contra cortocircuito |
Configuración predeterminada |
M18 Punto de cambio A1: 150 mm Punto de cambio A2: 1000 mm M30 Tipo 1 punto de cambio A1 200 mm punto de cambio A2: 2000 mm M30 punto de cambio tipo 2 A1 300 mm punto de cambio A2: 4000 mm M30 punto de cambio tipo 3 A1 500 mm punto de cambio A2: 6000 mm |
Baja de tensión de salida | ≤ 2,5 V |
Repetibilidad | ≤ 1 por ciento |
Nivel de encendido y apagado f | ≤ 13 Hz Alta frecuencia puede ser personalizada |
Amplitud característica de la histeresis por defecto | 5% del valor establecido, los requisitos especiales pueden ser personalizados |
Rango de compensación de la temperatura | -40 °C a 85 °C |
T.La temperaturaRlas equíferas
Temperatura de trabajo | -25...70°C ((248...343K) |
Temperatura de almacenamiento | -40...85°C ((233...358K) |
Descripción de las piezas mecánicas
La máquina es igual. | Conector V1 ((M12×1), de 4 pines |

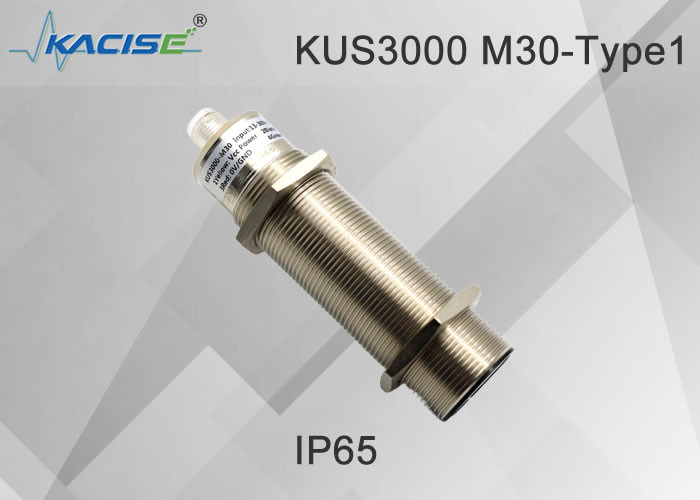

Clase de protección | IP65 Otros pueden ser personalizados |
Material de las cáscaras | Cobre niquelado, otros pueden ser personalizados |
Nota: Cuando el producto M18 y el producto M30 tienen una salida analógica de 4-20mA, el método de conexión del medidor es diferente al del producto 550,600.Dado que el terminal de salida de los productos M18 y M30 es alimentado por VDD, como se muestra en la figura 1, el contador debe conectarse al puerto de alimentación. Entre el terminal de salida y el terminal de salida, el diagrama de instrucciones de conexión se muestra en la figura 2:
Figura 1 Diagrama del circuito de alimentación de salida
Figura 2 Diagrama esquemático del método de conexión
5Descripción de la función del sensor
Punto de interrupción y ajuste previo de los intervalos de salida de los interruptores y de los productos de salida analógica
El valor del interruptor y la salida analógica se pueden establecer utilizando el terminal de ajuste, específicamente, hay 8 modos de trabajo que se pueden establecer.
El método específico de fijación de cada tipo de harina de frijoles es el siguiente.
En el primer paso, el usuario selecciona una distancia establecida por sí mismo, o pone el sensor en un estado de onda perdida.
La segunda parte, conecte el terminal de calibración a la fuente de alimentación o GND, manténgalo conectado hasta que la luz amarilla parpadee (si la onda se pierde, la luz roja parpadea).
En el tercer paso, el usuario selecciona la segunda distancia establecida por sí mismo, o deja que el sensor entre en el estado de onda perdida.
El cuarto paso, conecte el terminal de calibración a GND o fuente de alimentación (el estado es diferente del segundo paso), mantenerlo conectado hasta que la luz amarilla parpadea (si la onda se pierde,las luces rojas parpadean).
Hay 8 modos de trabajo de salida del interruptor
1. Modo de ventana normalmente abierta (los productos de salida analógicos están en modo de trabajo lineal positivo o en modo de medición de distancia).
2. Modo de ventana normalmente cerrada (el producto de salida analógico está en modo de trabajo lineal negativo o en modo de medición del nivel de líquido).
3- Un solo punto normalmente en modo abierto.
4- Punto único en modo cerrado.
5Modo de apertura normal de un solo punto con un intervalo de histeresis grande.
6Punto único normalmente cerrado con modo de intervalo de histeresis grande.
7Si se detecta el modo normalmente abierto.
8Si se detecta el modo cerrado normalmente.
Descripción de los productos del modelo de salida RS485.
Hay 3 modos de trabajo,
1: Modo de medición automático, el sensor mide continuamente el nivel y la distancia del líquido, y el usuario puede leer los resultados de medición a través de la interfaz 485 en cualquier momento.
2: Si el usuario no inicia una comunicación 485, el sensor iniciará una medición e informará el resultado.
3: Modo de reposo, el producto entra en el modo de reposo, el usuario despierta primero el sensor a través de la interfaz 485, y luego inicia una medición y obtiene el resultado antes de que el sensor vuelva a dormir.
Definición del significado del indicador LED | |||
Cuando se calibre | Durante el trabajo normal | ||
luz roja | Es muy brillante. | Indicación de error | Indicación de error |
extinguir | trabajo normal | trabajo normal | |
el parpadeo | Indica el estado de las pérdidas de eco de bloqueo de la estación de calibración | No tiene sentido | |
Luz amarilla | Es muy brillante. | - ¿Por qué no? | Objeto detectado |
extinguir | - ¿Qué quieres decir? | El objeto medido se pierde. | |
el parpadeo | Instruye a la etapa de calibración para bloquear la posición actual y puede cambiar al siguiente estado de calibración | El eco perdido y el eco detectado se alternan. | |
Luz azul | Es muy brillante. | suministro de energía normal | suministro de energía normal |
extinguir | Fuente de alimentación anormal | Fuente de alimentación anormal | |
el parpadeo | Indica que el usuario puede calibrar el sensor en el momento actual | No tiene sentido |
KUS
|
Tipos de | Producción | Rango de acción | Describir | |
M18 | M18 carcasa, el rango máximo de medición es de 1 metro | ||||
M30-Tipo 1 | M30 el rango máximo de medición es de 2 metros | ||||
M30-tipo 2 | M30 el rango máximo de medición es de 3 metros | ||||
M30-Tipo 3 | M30 el rango máximo de medición es de 6 metros, 8 metros se pueden personalizar | ||||
Personalizado | Shell admite la personalización del usuario | ||||
NPN (número de origen) | salida como NPN | ||||
PNP | Producción como PNP | ||||
10Votación | La salida es analógica 0-10V, el requerimiento de alimentación es superior a 11V | ||||
5Votado | La salida es analógica 0-5V, el requerimiento de alimentación es superior a 6V | ||||
No se | La salida es analógica 4-20mA | ||||
Se trata de un sistema de seguridad. | La salida es el protocolo Modbus RS485, consulte el manual de interfaz de software para una descripción específica. | ||||
No superior a 20 mm | El cliente especifica el intervalo lineal o el intervalo de interrupción, que se puede establecer en la fábrica | ||||
KUS | M30 | Se trata de un sistema de seguridad. | Con una anchura igual o superior a 2000 mm |
