| Lugar de origen: | CHINA |
| Nombre de la marca: | Kacise |
| Número de modelo: | KUS630C |
| Cantidad de orden mínima: | 1 |
|---|---|
| Precio: | Negotiable |
| Detalles de empaquetado: | el 15*15*10cm, 0.5kg |
| Tiempo de entrega: | 5-8 días del trabajo |
| Condiciones de pago: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
| Capacidad de la fuente: | 100+ |
| Gama: | los 0~20m | Salida: | 4~20mA/NPN/PNP/RS485/0-3V, 0-5V |
|---|---|---|---|
| Fuente de alimentación: | 3.3-24 V | Corriente de trabajo: | ≤45mA |
| Remuneración de temperatura: | Sí | Temperatura de trabajo: | -25… 70℃ (248… 343K) |
| Clase de la protección: | IP68 | Material de Shell: | PVDF |
| Exactitud de la medida: | ≤ el 1% | ||
| Alta luz: | Sensor ultrasónico del submarino de KUS630C,Constant Underwater Ultrasonic Sensor |
||

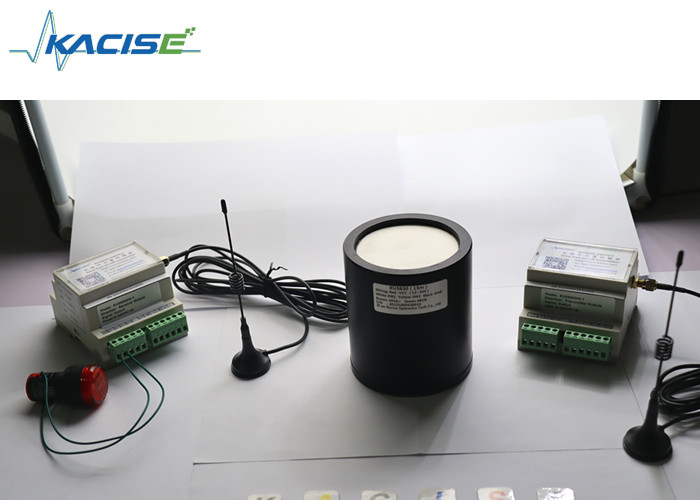

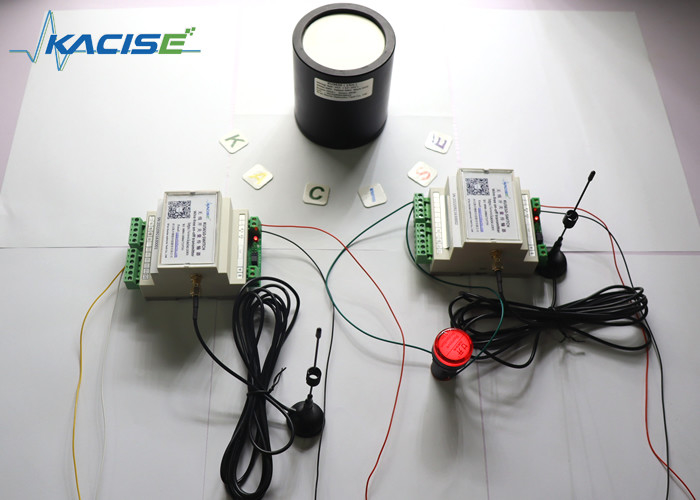

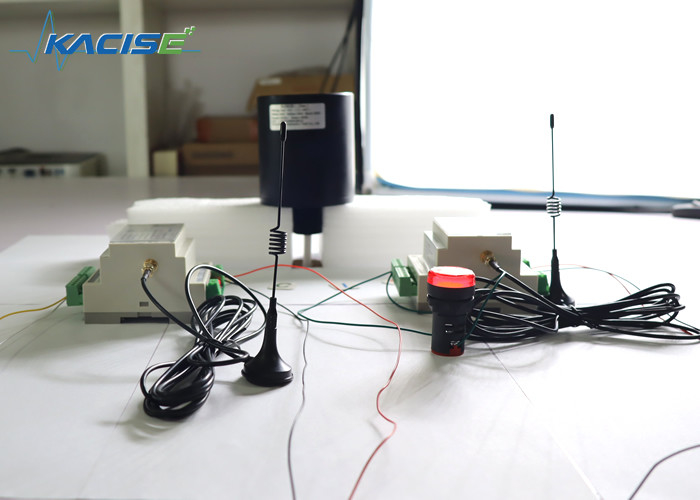

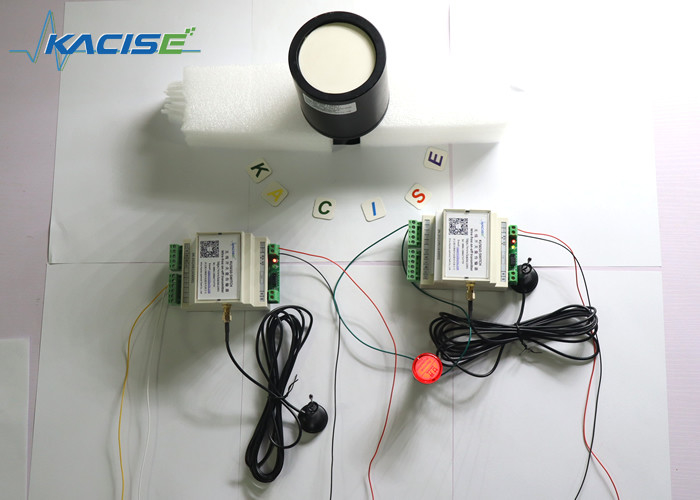

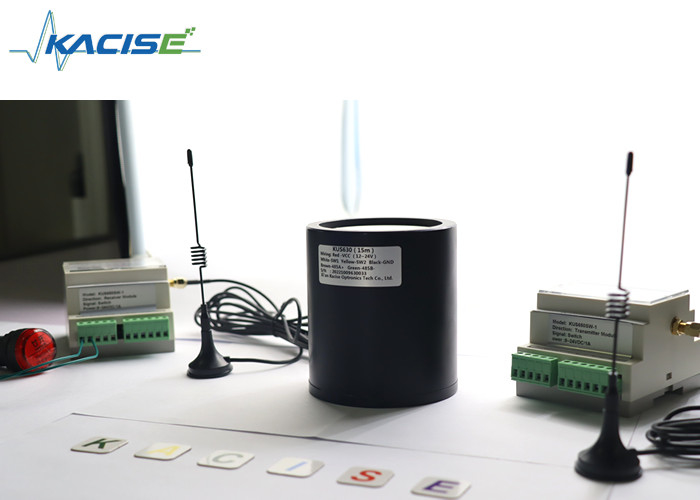

Metro llano ultrasónico de la serie KUS630
1.Features
descripción 2.Product
Prenda impermeable, resistente a la corrosión, completamente incluido, para todo clima.
3. Dimensiones
La unidad en el diagrama es milímetro
conexiones 4.Electrical y definiciones de la señal
| Línea orden | Color | Definición |
| 1 | Rojo | El poder es positivo |
| 2 | Negro | tierra de la vuelta del poder |
| 3 | Amarillo | Salida analógica, salida del voltaje, salida del interruptor de salida actual |
| 4 | Azul | RS485 A+ o uart TXD |
| 5 | Verde | RS485 b o uart RXD |
| Color del cable | Línea orden | Describa | Observación |
| rojo | 1 | accionado cerca | Entrada ancha del voltaje 3.3V-30V |
| negro | 2 | Tierra | |
| amarillo | 3 | Salida del interruptor | El terminal del interruptor, capacidad de carga 1A 60V, apoya hasta dos salidas del interruptor con lógica independiente, los dos terminales es los dos contactos del interruptor, no distingue entre los polos positivos y negativos, y se puede conectar a voluntad. |
| Blanco | 4 | Salida del interruptor | |
| marrón | 4 | RS485A+ | |
| verde | 5 | RS485B- |
descripción 5.Parameter
| Modelo: KUS630 | |
| Gama de medición |
los 0.8m… los 20m |
|
Punto ciego |
0… 0.6m (la zona de trabajo inestable está dentro de los 0.6m, él no se recomienda trabajar en esta gama); la versión mínima del ángulo muerto de los 0.3m puede ser alcanzada, que necesita ser modificada para requisitos particulares. |
| Voltaje de fuente | 3,3… 24 V DC, ondulación el 10% SS |
|
Trabajo actual |
≤ 45 mA (la velocidad más rápida de la medida) La versión de baja potencia, consumo de energía del sueño es menos que 0.3mA, el envío del consumo de energía es 20mA (menos que 2ms), y la recepción del consumo de energía no es más que 8mA (menos que 150ms) |
|
Señal de salida |
1: Salida analógica programable 0-10V. 2: Salida RS485. 3: Salida serial del Uart salida 4:4-20mA 5: Salida del interruptor |
| Exactitud de la medida | ≤ el 1% |
| Remuneración de temperatura | sí |
condiciones de trabajo
| Temperatura de trabajo | -25… 70℃ (248… 343K) |
| Temperatura de almacenamiento | -40… 85℃ (233… 358K) |
otras instrucciones
| Conexión eléctrica | cable 5-core (salida analógica), cable de 6 bases (salida del interruptor); |
| Clase de la protección | IP68 |
| Material de Shell | PVDF |
ocasiones 6.Applicable:
Bocas, los tanques de agua de la fábrica, los tanques, ingeniería municipal, agua del grifo, tratamiento de aguas residuales, conservación e hidroelectricidad del agua, hierro y acero, minas de carbón, electricidad, productos petroquímicos, industria alimentaria urbanos de los ríos y de los lagos, del transporte y.
7. Información el ordenar
| KUS | Modelo | Salida | Gama | Describa |
| 630C | Arreglo para requisitos particulares de la ayuda | |||
| Por encargo | ||||
| 0-10V | Salida análoga 0-10V | |||
| 0-5V | Salida análoga 0-5V | |||
| 0-3V | Salida análoga 0-3V | |||
| 4-20mA | Salida análoga 4-20mA | |||
| Interruptor | Salida del interruptor | |||
| Uart | Protocolo serial de la salida MODBUS RTU del Uart | |||
| RS485 | RS485 protocolo de la salida MODBUS RTU | |||
| XXX milímetro |
Mmmeans XXX la distancia máxima de la medida (default1000mm) |
|||
| KUS | 550 | RS485 | 10000m m | |
8.Parameters que usted necesita saber
1. El tipo de medio que se medirá (nombre líquido o sólido, específico, agua clara, aguas residuales, fango, gasolina, diesel, tolueno, dióxido de azufre, etc.) si es líquido, si hay vapor, niebla, espuma, ondas, revolvimiento, flotando objetos en la superficie líquida; si es sólido, si hay polvo.
2. La temperatura y la presión del medio.
3. La acción corrosiva del medio. Si se coloca en un tarro, es necesario saber si el material del tarro tiene una guarnición anticorrosión.
4. La gama de la medida es algunos metros y se requiere el punto ciego.
5. ambiente de trabajo: por ejemplo piscinas abiertas, piscinas con las cubiertas, los tanques horizontales, los tanques verticales, los tanques esféricos, si el tanque está en la presión atmosférica, el etc.
6. voltaje de funcionamiento: 24VDC, 220VAC opcional puede ser el poder común modificado para requisitos particulares 12VDC/9VDC.
7. señal de salida: 4~20mA 485/0-3V actual, salida del voltaje 0-5V/salida de la retransmisión.
9. forma del equipo: si necesita tener una exhibición; de una sola pieza o fractura-tipo.
usos 9.More
