| Lugar de origen: | CHINA |
| Nombre de la marca: | Kacise |
| Número de modelo: | KUS630A |
| Cantidad de orden mínima: | 1 |
|---|---|
| Precio: | Negotiable |
| Detalles de empaquetado: | el 15*15*10cm, 0.5kg |
| Tiempo de entrega: | 5-8 días del trabajo |
| Condiciones de pago: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
| Capacidad de la fuente: | 100+ |
| Gama: | los 0~12M | Salida: | 4~20mA/NPN/PNP/RS485/0-3V, 0-5V |
|---|---|---|---|
| Fuente de alimentación: | 3.3-24 V | Corriente de trabajo: | ≤45mA |
| Remuneración de temperatura: | SÍ | Temperatura de trabajo: | -25… 70℃ (248… 343K) |
| Clase de la protección: | IP68 | Material de Shell: | PVDF |
| Exactitud de la medida: | ≤ el 1% |

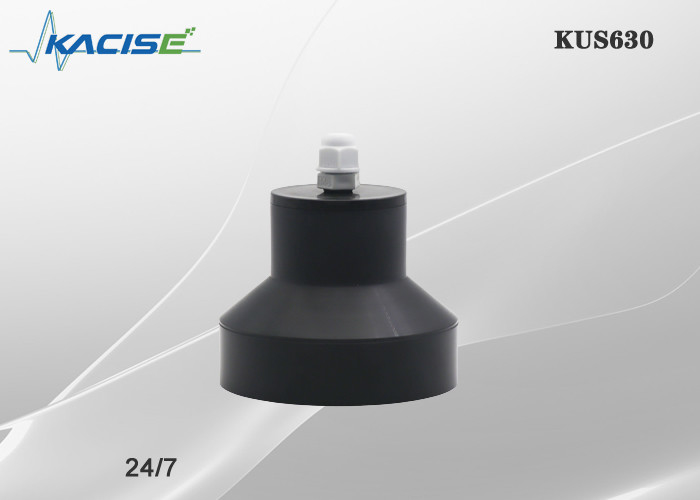

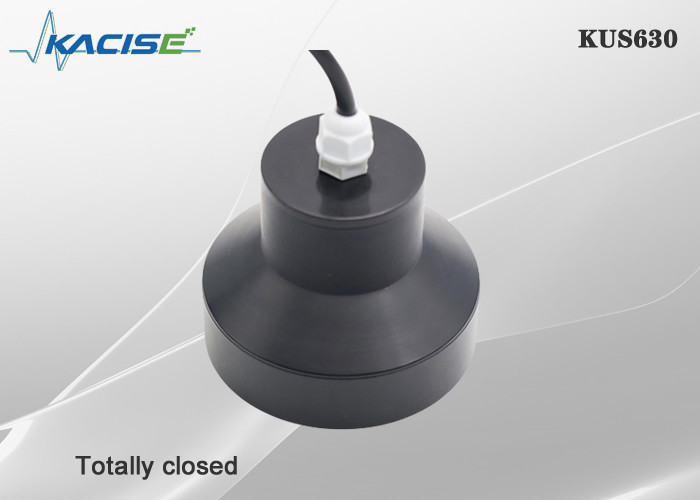

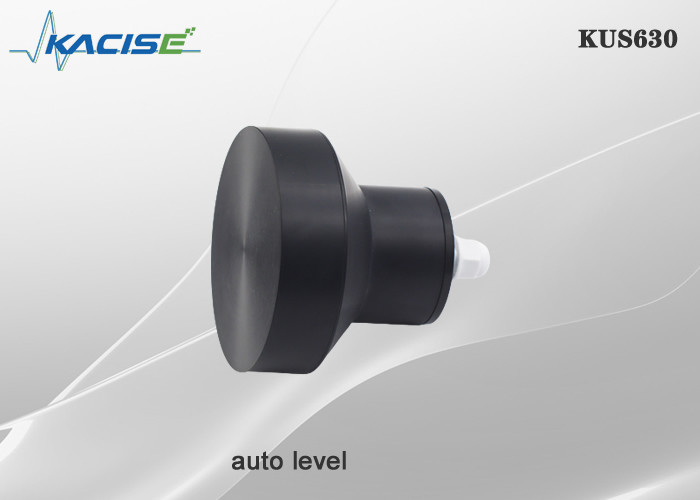

Metro llano ultrasónico de la serie KUS630
1.Features
2. Dimensiones
La unidad en el diagrama es milímetro
conexiones 3.Electrical y definiciones de la señal
| Línea orden | Color | Definición |
| 1 | Rojo | El poder es positivo |
| 2 | Negro | tierra de la vuelta del poder |
| 3 | Amarillo | Salida analógica, salida del voltaje, salida del interruptor de salida actual |
| 4 | Azul | RS485 A+ o uart TXD |
| 5 | Verde | RS485 b o uart RXD |
| Color del cable | Línea orden | Describa | Observación |
| rojo | 1 | accionado cerca | Entrada ancha del voltaje 3.3V-30V |
| negro | 2 | Tierra | |
| amarillo | 3 | Salida del interruptor | El terminal del interruptor, capacidad de carga 1A 60V, apoya hasta dos salidas del interruptor con lógica independiente, los dos terminales es los dos contactos del interruptor, no distingue entre los polos positivos y negativos, y se puede conectar a voluntad. |
| Blanco | 4 | Salida del interruptor | |
| marrón | 4 | RS485A+ | |
| verde | 5 | RS485B- |
descripción 4.Parameter
| Modelo: KUS630 | |
| Gama de medición |
los 0.6m… el 12m |
|
Punto ciego |
0… 0.6m (la zona de trabajo inestable está dentro de los 0.6m, él no se recomienda trabajar en esta gama); la versión mínima del ángulo muerto de los 0.3m puede ser alcanzada, que necesita ser modificada para requisitos particulares. |
| Voltaje de fuente | 3,3… 24 V DC, ondulación el 10% SS |
|
Trabajo actual |
≤ 45 mA (la velocidad más rápida de la medida) La versión de baja potencia, consumo de energía del sueño es menos que 0.3mA, el envío del consumo de energía es 20mA (menos que 2ms), y la recepción del consumo de energía no es más que 8mA (menos que 150ms) |
|
Señal de salida |
1: Salida analógica programable 0-10V. 2: Salida RS485. 3: Salida serial del Uart salida 4:4-20mA 5: Salida del interruptor |
| Exactitud de la medida | ≤ el 1% |
| Remuneración de temperatura | sí |
condiciones de trabajo
| Temperatura de trabajo | -25… 70℃ (248… 343K) |
| Temperatura de almacenamiento | -40… 85℃ (233… 358K) |
otras instrucciones
| Conexión eléctrica | cable 5-core (salida analógica), cable de 6 bases (salida del interruptor); |
| Clase de la protección | IP68 |
| Material de Shell | PVDF |
5. Información el ordenar
| KUS | Modelo | Salida | Gama | Describa |
| 630A | Arreglo para requisitos particulares de la ayuda | |||
| Por encargo | ||||
| 0-10V | Salida análoga 0-10V | |||
| 0-5V | Salida análoga 0-5V | |||
| 0-3V | Salida análoga 0-3V | |||
| 4-20mA | Salida análoga 4-20mA | |||
| Interruptor | Salida del interruptor | |||
| Uart | Protocolo serial de la salida MODBUS RTU del Uart | |||
| RS485 | RS485 protocolo de la salida MODBUS RTU | |||
| XXX milímetro |
Mmmeans XXX la distancia máxima de la medida (default1000mm) |
|||
| KUS | 550 | RS485 | 10000m m | |
