Tipo resistente químico del tubo de flujo del líquido electromágnetico del metro

Tipo resistente químico del tubo de flujo del líquido electromágnetico del metro

  • Tipo resistente químico del tubo de flujo del líquido electromágnetico del metro
  • Tipo resistente químico del tubo de flujo del líquido electromágnetico del metro
  • Tipo resistente químico del tubo de flujo del líquido electromágnetico del metro
Tipo resistente químico del tubo de flujo del líquido electromágnetico del metro
Datos del producto:
Lugar de origen: China (continente)
Nombre de la marca: Kacise
Certificación: certificate of explosion-proof, CE
Número de modelo: KEF-J1
Pago y Envío Términos:
Cantidad de orden mínima: 1
Precio: Negotiable
Detalles de empaquetado: cada unidad tiene caja individual y todas las cajas se embalan en las peticiones de los paquetes est
Tiempo de entrega: 5-7 días del trabajo
Condiciones de pago: L/C, D/A, T/T, D/P, Western Union, MoneyGram
Capacidad de la fuente: 1000 PC por semana
Contacto
Descripción detallada del producto
Producto: metro de flujo electromágnetico Tipo: tipo metros de la inserción de flujo electromágneticos
Principio de medición: La ley de Faraday Gama del uso: Líquidos eléctricamente conductores
Valor medido primario: Velocidad de flujo Valor medido secundario: Flujo de volumen
outpurt: 4-20mA/RS485
Alta luz:

Tipo flujómetro electromágnetico del tubo

,

Flujómetro electromágnetico resistente químico

,

Flujómetro electromágnetico de los líquidos eléctricamente conductores

alta exactitud, metro de flujo magnético del mantenimiento bajo para cualquier líquido sucio que sea conductor o a base de agua



Metro de flujo electromágnetico de la serie de KEF

Descripción



El metro de flujo electromágnetico es una clase de instrumento de la inducción diseñada por la ley de Faraday de
inducción electromágnetica para medir el flujo de medios conductores en el tubo. Adopta la tecnología de
la inserción del solo microprocesador para realizar la excitación digital y emplea fieldbus local de la PODER.

El metro de flujo electromágnetico puede realizar la señal actual eléctrica local de la indicación y de la salida de 4-20mA
cuál se puede utilizar para registrar, ajustar y controlar. Los metros de flujo electromágneticos son ampliamente utilizados adentro
sectores industriales tales como industria química, protección del medio ambiente, metalurgia, farmacéutica, papel
fabricación, abastecimiento de agua y retiro etc.

Además del midiendo el flujo de metro de flujo electromágnetico líquido conductor general puede medir flujo de
líquido mezclado líquido-sólido, líquido y sal de gran viscosidad, ácido fuerte y álcali fuerte.

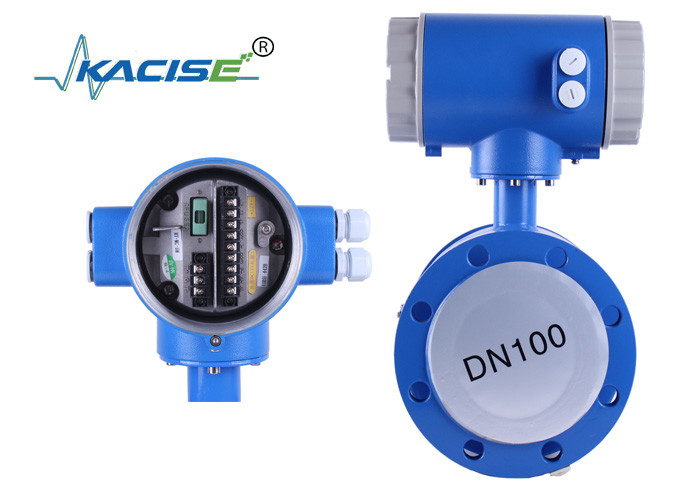

Tipo resistente químico del tubo de flujo del líquido electromágnetico del metro 0

Características

1. Estructuras simples, empresa, ningunas piezas movibles y vida larga de la operación. (Garantice en 1 año)

2. Ningunas piezas flúidas de interceptación, ninguna pérdida de presión y obstrucción del líquido.

3. Ninguna inercia mecánica, respuesta rápida y buena estabilidad, uso en el examen automático,
ajuste y el controlar.

4. Exactitud de medición no influenciada por parámetros físicos tales como estilo, temperatura, viscosidad,
densidad y presión.

5. Emplee el trazador de líneas del Teflon o de caucho y diversa combinación de material del electrodo tal como Hastelloy C,
Hastelloy B, 316L, y titanio y adaptar la necesidad de diversos medios.

6. Suministre muchos estilos de los metros de flujo tales como tipo en línea y tipo de la inserción, etc.
Adopte la memoria de EEPROM para medir la protección de los datos de la operación, segura y confiable de la memoria.

7. Tipo integral metros de flujo y tipo remoto metros de flujo.

8. Exhibición de la luz de la parte posterior del LCD con alta claridad. (Opción: Exhibición de la luz de la parte posterior del LED)





Datos técnicos



Sistema de medición



Principio de medición La ley de Faraday
Gama del uso Líquidos eléctricamente conductores
Valor medido
Valor medido primario Velocidad de flujo
Valor medido secundario Flujo de volumen



Diseño



Tipo resistente químico del tubo de flujo del líquido electromágnetico del metro 1



Características Sensor sin necesidad de mantenimiento completamente soldado con autógena
Versión del reborde con el tubo de flujo sin reducción en la sección de paso
Grados estándar así como de alta presión
Gama del diámetro grande de DN15~3000 con los trazadores de líneas rugosos aprobados para el agua potable
Longitudes específicas de la industria de la inserción
Construcción modular El sistema de medida consiste en un sensor de flujo y un convertidor de señal. Está disponible como acuerdo y como versión separada
Versión compacta Con el convertidor 511B: poder 110~240Vac
Con el convertidor 521B: corriente continua de 18~36V
Con W800L/W800W: Poder de batería
Versión remota

En la versión del soporte de la pared con el convertidor 211B

(110~240Vac o 221B convertidor 18~36V DC

Con el convertidor de W800F: Poder de batería
Gama de la medida -12… +12m/s /-40.. +40ft/s



Exactitud de medición



Condiciones de referencia Condiciones de flujo similares a EN 29104
Medio: agua
Conductividad eléctrica: ≥300μs/cm
Temperatura: +10~+30℃/+50~+80℉



  Setion de la entrada: ≥5DN
Presión de funcionamiento: 1Bar/14.5psig
Exactitud del metro de flujo Estándar: 0,5% de la tarifa
Opcional: 0,2% de la tarifa



Condiciones de funcionamiento



Temperatura
Temperatura de proceso Trazador de líneas de goma duro: -5~+60℃
Trazador de líneas del polipropileno: -5~+90℃
Trazador de líneas de PTEF: -5~+120℃
Temperatura ambiente Estándar (con la vivienda de aluminio del convertidor)

-20~+60℃ (proteja las eléctricas contra la uno mismo-calefacción

con temperatura ambiente sobre 55℃

Temperatura de Stroage -20~70℃
Presión
EN 1092-1 DN2200~3000: PN2.5
DN1200~2000: PN6
DN200~1000: PN10
DN65~150: PN16
DN10~50: PN40
La otra presión a petición
Longitud de la inserción del ISO Opcional para DN15~600
ASME B16.5 1~24”: 150lb RF
La otra presión a petición
JIS DN10~1000/2~40": 10K
La otra presión a petición
Caída de presión Insignificante



Líquido
Condición física Líquidos conductores
Conductividad eléctrica ≥5μs/cm
Contenido de gas permitido (volumen) el ≤5%
Contenido sólido permitido el ≤70%



Condiciones de la instalación



Instalación Tome el cuidado que el sensor de flujo siempre se llena completamente
Para la información detallada vea el capítulo “precauciones para la instalación”
Sentido de chorro Delantero y reverso
La flecha en el sensor de flujo indica el sentido de chorro positivo
Funcionamiento de la entrada ≥5 DN
Funcionamiento del mercado ≥2 DN



Conexión de proceso



Reborde
EN1092-1 DN25~3000 en PN6~40
ASME 1~120" en 150 libras RF
JIS 25~1000 en 10~20k
Diseño de superficie de la junta RF
  Otros tamaños o grados de la presión a petición



Información el ordenar



Modelo Suffix Code   Descripción
GXEFM3000 -1200 - COM -4mA - Ciervo - DC - Pinta - Teflon1 - GR - D1400 - Exd IIC T6 GB
Diámetro - XXXX                   Cuatro Digitals: por ejemplo: 0010: 10m m: 0015:15m m 0100: 100m m 1000: 1000m m
Transmisor - COM                 Tipo compacto
- Rem                 Tipo remoto
- Palo                 Tipo de la fuente de alimentación de batería
- FAVORABLE                 tipo del control de proceso
Señal Outpt - N               Ninguna salida
-4mA               4-20mA
- Pul               pulso 1~5KHz
-4Pul               4~20mA/1~5KHz
Comunicación - N             Ninguna comunicación
- Ciervo             CIERVO
- MOD             MODBUS-RTU
- FAVORABLE             PROFIBUS
- GPRS             Red de GPRS
- CDMA             Red de CDMA
- WHRT             CIERVO inalámbrico
- Otro             pedido especial
Fuente de alimentación - CA           85V ~250Vac@46 ~63Hz
20W nominal
- DC           20~36VDC 20W nominal
- Palo           Fuente de alimentación de batería
- Bat+           Fuente de alimentación dual de la batería +12Vdc
Otro           petición especial
Material de Electorde -316L         316L de acero inoxidable
- HasB         Hastelloy B
- HasC         Hastelloy C276
- Pinta         Platino
- TA         Tantalio
- Ti         Titanio
- WC         carburo del volframio
Material del trazador de líneas - Rub1       Neopreno (- 20-60℃)
- Rub2       Neopreno (- 20-90℃)
- Tef1       polytetrafluroethylene (- 30-120℃)
- Tef2       polytetrafluroethylene (- 20-160℃)
- P       Poliuretano
- FVMQ       FVMQ
- PFA       DFA
- ETFE       Tetraflurorethylene del etileno
Poner a tierra el anillo - N     Ningún anillo que pone a tierra
- GR     Poner a tierra el anillo
- GE     Poner a tierra el electrodo
Cualidad de conexión mojada de la parte - DXX   DXX: D06, D10, D16, D25, D40 D06: ESTRUENDO PN6:
D10: ESTRUENDO PIN10D16: ESTRUENDO PN16; D25: ESTRUENDO PN25 D40: Estruendo PN40 etc
- HACHA   HACHA: A1, A3, A6 A1: ANSI 150#; A3: ANSI 300# A6: ANSI 600#
- JX   JX: J1, J2, J3 J1: JIS10K;
J2: JIS 20K; J3: JIS 30K
- WF   Conexión de la oblea (disponible para DN2.5; Material del cuerpo del metro de flujo DN6): acero inoxidable
- TR   Tri abrazadera para el tipo sanitario (material del cuerpo: acero inoxidable)
grado de la Explosivo-prueba - Exd IIC T6 GB Exd IIC T6 GB
- N no necesite



Uso



Tipo resistente químico del tubo de flujo del líquido electromágnetico del metro 2
