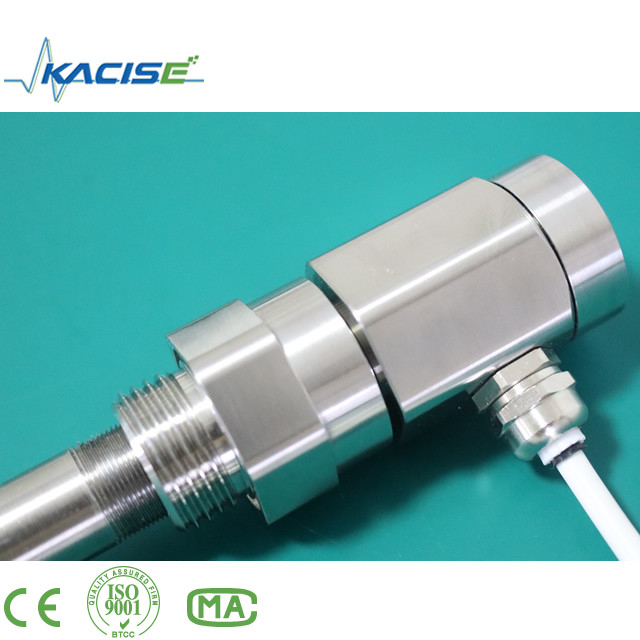

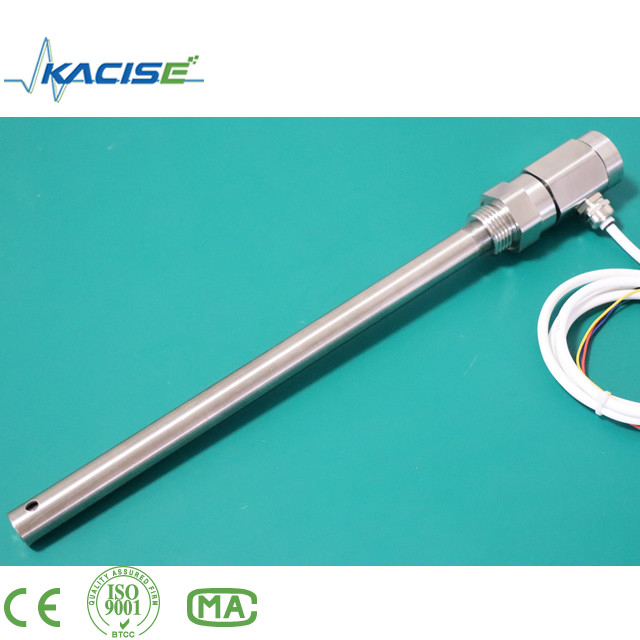

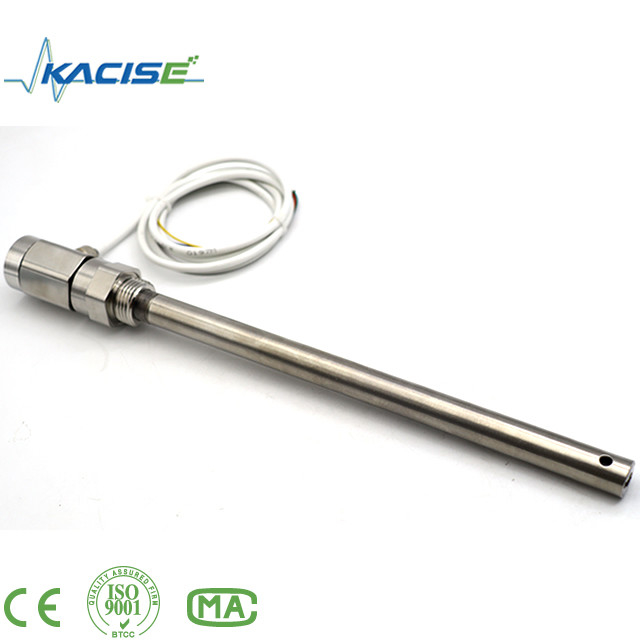

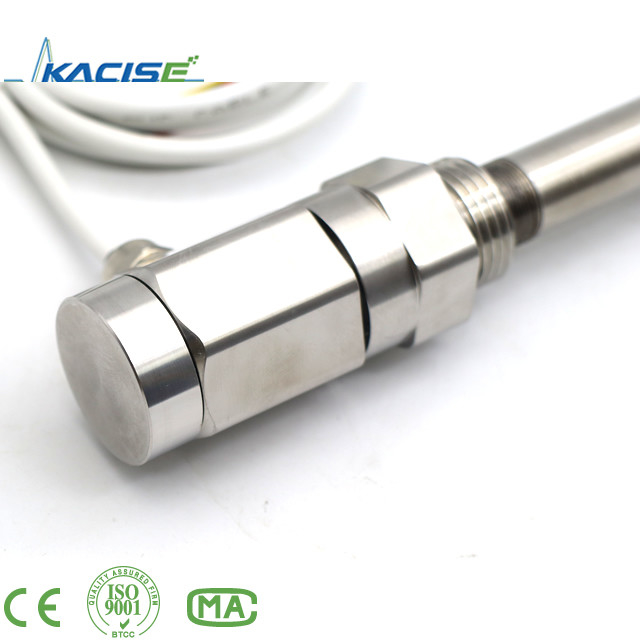

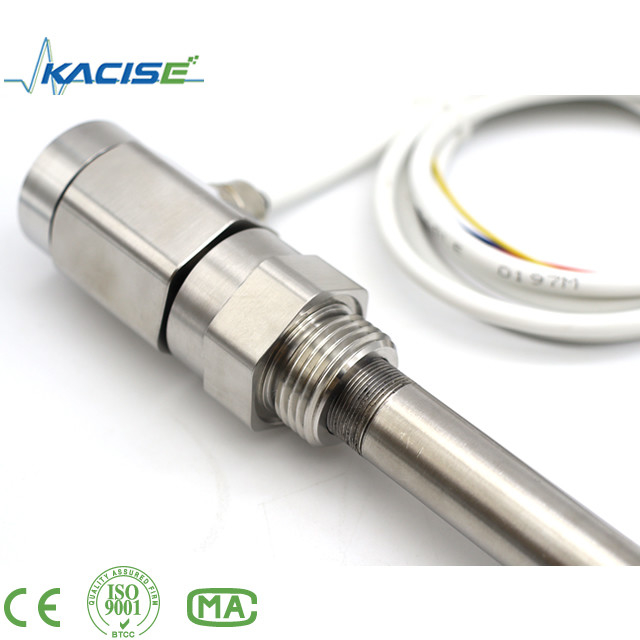

Medidor de nivel de fluido con protocolo Modbus para contenedores de alta presión, capacitivo con resolución de rango de 0,1 mm
Especificaciones del producto
| Atributo |
Valor |
| Rango de medición |
0,1~3m |
| Rango de presión |
-0,1MPa～32MPa |
| Rango de detección de capacitancia |
10PF～500PF |
| Tensión de alimentación |
5~36 V CC |
| Señal de salida |
4-20mA/RS485 |
| Precisión de la medición |
Nivel 0.1、0.2 、0.5 、1 |
| Temperatura ambiente |
-40～85℃ |
| Resolución de rango |
0,1 mm |
| Estabilidad a largo plazo |
≤0,1%FS/ año |
| Clase de protección |
IP67 |
Descripción general del producto
El sensor de nivel de líquido capacitivo inteligente es un transmisor fiable para la medición de líquidos, aceites, sólidos e interfaces. Sin piezas móviles, ofrece una mayor fiabilidad y no se ve afectado por el vapor de agua, el polvo o la condensación. Este sensor proporciona un funcionamiento estable a largo plazo con alta sensibilidad, excelente linealidad y resistencia a altas temperaturas y presiones.
Características principales
Protocolo Modbus para una fácil integración
La estructura simple sin piezas móviles garantiza una alta fiabilidad y un mantenimiento mínimo
Múltiples opciones de salida de señal para una configuración flexible del sistema
Adecuado para la medición del nivel de contenedores de alta temperatura y alta presión
Ideal para medir líquidos altamente corrosivos como ácidos y álcalis
Protección integral contra sobrecorriente, sobretensión y polaridad de la fuente de alimentación
Capacidad opcional de transmisión remota inalámbrica
Compatible con cualquier medio de medición
Especificaciones técnicas
Rango de detección: 0,1～3m
Rango de medición de capacitancia: 10PF～500PF
Precisión: clase 0,1, clase 0,2, clase 0,5, clase 1
Rango de presión: -0,1MPa～32MPa
Resistencia a la temperatura de la sonda: -50～250℃
Temperatura ambiente: -40～85℃
Temperatura de almacenamiento: -55℃～+125℃
Señal de salida: 4～20mA, comunicación 485
Distancia de comunicación inalámbrica: menos de 200 metros
Tensión de alimentación: 5～36V CC
Material: acero inoxidable 316, 1Gr18Ni19Ti o PTFE
Estabilidad a largo plazo: ≤0,1%FS/año
Deriva de temperatura: ≤0,01%FS/℃ (rango de 0～70℃)
Grado a prueba de explosiones: ExibIICT6
Nivel de protección: IP67
Estructura del producto
El sensor de nivel de líquido capacitivo consta de dos componentes principales: la parte del sensor y la parte del transmisor.
A: Sensor que se introduce en el contenedor o tubo de medición
B & C: Bridas de conexión de fase gaseosa y fase líquida para la conexión del equipo
D: Cilindro de medición que forma la capacitancia con el electrodo del sensor
E: Brida de aguas residuales para la descarga regular de contaminantes
F: Transmisor que convierte la capacitancia en una señal de corriente estándar
Importante: La parte de sellado entre el transmisor y el tubo de medición no debe desmontarse sin el consentimiento del fabricante para evitar accidentes.
Pantalla
Configuración del cableado
El modelo de pantalla KSLV606 admite dos métodos de cableado: RS485 y 4-20mA.
Cableado RS485
Cableado 4-20mA
Métodos de cableado comunes
Nota de instalación: Abra siempre primero la válvula de la fase gaseosa y luego la válvula de la fase líquida para evitar errores de medición debidos a las fluctuaciones del nivel de líquido.
El mantenimiento regular incluye la comprobación de las conexiones de los cables y la descarga periódica de aguas residuales (1-2 veces por semana para medios sucios, 1-2 veces al mes para medios más limpios).
Guía de instalación
Instalación de la fase gaseosa y la fase líquida
La instalación es sencilla: conecte las bridas de la fase gas-líquido del medidor de nivel a las bridas del equipo con una junta intermedia, aseguradas con pernos.
Instalación del medidor de nivel capacitivo tipo caldera
Esta instalación especializada presenta el transmisor debajo del sensor con una sección de disipación de calor, diseñada para entornos de alta temperatura.
Procedimiento de calibración
- Prepare una tubería de agua transparente con marcas de escala, un amperímetro de precisión, tapones de goma y el medio de prueba (el agua puede sustituirlo).
- Conecte la tubería al puerto de la fase líquida, bloquee la salida de aguas residuales, mantenga la fase gaseosa abierta y conecte el amperímetro como se muestra.
- Añada el medio a varios puntos de altura (0%, 25%, 50%, 75%, 100%) y compare las lecturas del amperímetro con los valores esperados de 4-20mA.
Guía de solución de problemas
Problemas comunes y soluciones
- Visualización cero: Compruebe la fuente de alimentación de 24 V, el transmisor en busca de cortocircuitos o problemas de calidad
- Corriente inferior a 4 mA: Verifique el nivel real del líquido, el ajuste del transmisor o posibles problemas de calidad
- Corriente superior a 25 mA: Compruebe si hay cortocircuitos en el circuito del transmisor o valores de ajuste altos
- Visualización errática: Examine las fluctuaciones reales del nivel de líquido, los contactos de la línea o los problemas del transmisor
- Respuesta lenta: Limpie los polos del sensor de impurezas o compruebe si hay un bloqueo parcial de la tubería de la fase gaseosa
Precauciones importantes
- Verifique toda la documentación del producto antes de usarlo
- Asegúrese de que la coincidencia de la interfaz sea correcta durante la instalación
- Siga las instrucciones de cableado con precisión
- Manipule con cuidado - no desmonte, ni golpee, ni deje caer
- Deje de usar e investigue cualquier anomalía
- Guarde en el embalaje original en condiciones frescas y secas
- Proteja el sensor de daños durante la instalación
- Implemente una protección eficaz contra rayos
- Asegúrese de una correcta conexión a tierra del transmisor (resistencia <4Ω)
- Utilice una barrera/aislador de seguridad para los sistemas de comunicación 485
Tabla de selección de productos
| Tabla de selección KSLV para el medidor de nivel de fluido capacitivo inteligente |
| Tipo de producto |
605 |
Modelo sin pantalla |
| 606 |
Modelo sin pantalla |
| Señal de salida |
4-20mA |
Salida de señal de 4~20mA, pantalla LED |
| RS485 |
Salida RS485 |
| Código |
L500 |
500mm |
L800 |
800mm |
L1000 |
1000mm |
| Medios de medición |
Identifique el tipo de medio que se está midiendo (por ejemplo, agua, gasóleo) |
| Configuración de ejemplo |
KSLV |
605 |
4-20mA |
L800 |
Agua |
NA |
