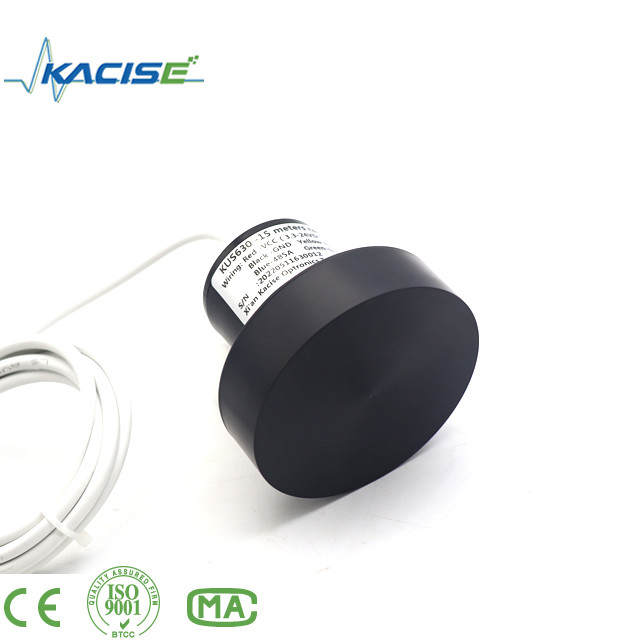

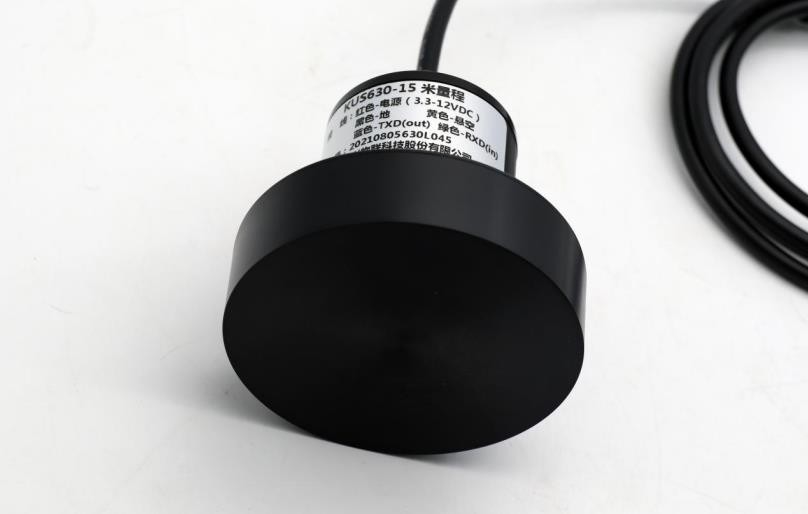

Sensor ultrasónico del transductor de la serie KUS630 24 VDC de protección de IP68
1.Features
sensibilidad 1.High
2.Fully selló
Clase de la protección 3.IP68
vivienda 4.Corrosion-resistant, conveniente para los medios y los usos corrosivos
2. Dimensiones
La unidad en el diagrama es milímetro

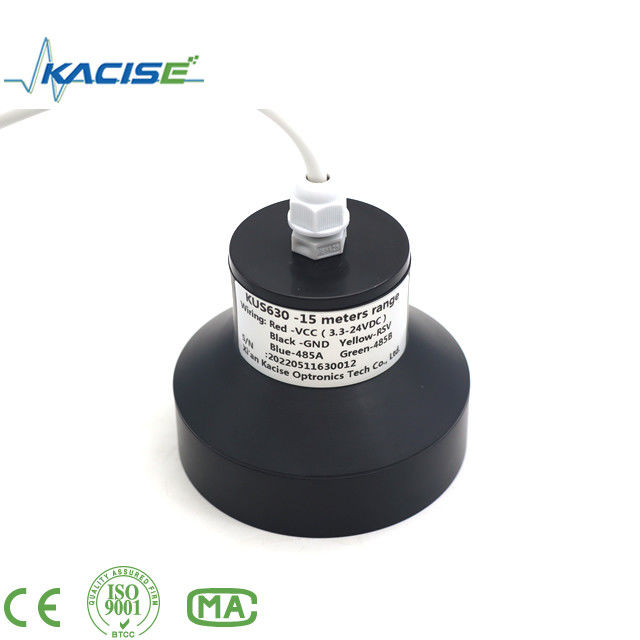

3. Conexiones y definiciones eléctricas de la señal
| Línea orden |
Color |
Definición |
| 1 |
Rojo |
El poder es positivo |
| 2 |
Negro |
tierra de la vuelta del poder |
| 3 |
Amarillo |
Salida analógica, salida del voltaje, salida del interruptor de salida actual |
| 4 |
Azul |
RS485 A+ o uart TXD |
| 5 |
Verde |
RS485 b o uart RXD
|
descripción 4.Parameter
| Modelo: KUS630 |
| Gama de medición |
los 0.6m… el 15m
O los 1.2m….los 30m
O los 1.8m….los 50m
|
|
Punto ciego
|
0… 0.6m/1.2m/1.8m (la zona de trabajo inestable está dentro de los 0.6m, él no se recomienda trabajar en esta gama); la versión mínima del ángulo muerto de los 0.3m puede ser alcanzada, que necesita ser modificada para requisitos particulares. |
| Voltaje de fuente |
3,3… 24 V DC, ondulación el 10% SS |
|
Trabajo actual
|
≤ 45 mA (la velocidad más rápida de la medida)
La versión de baja potencia, consumo de energía del sueño es menos que 0.3mA, el envío del consumo de energía es 20mA (menos que 2ms), y la recepción del consumo de energía no es más que 8mA (menos que 150ms)
|
|
Señal de salida
|
1: Salida analógica programable 0-10V.
2: Salida RS485.
3: Salida serial del Uart
salida 4:4-20mA
5: Salida del interruptor
|
| Exactitud de la medida |
≤ el 1% |
| Remuneración de temperatura |
sí |
5. Análogo de la función del sensor
La salida analógica se puede fijar con RS485, y el sensor puede trabajar en 8 modos. La referencia específica es como sigue:
Paso 1: Conecte con el equipo host a través de ayudante del depuración del puerto serie o de ayudante del depuración del modo.
El paso 2, fijó un punto de la distancia de la referencia del punto cercano.
El paso 3, fijó un punto de referencia del punto lejano
El paso 4, fijó el voltaje de salida o la corriente del punto de referencia del cercano-punto.
El paso 5, fijó el voltaje de salida o la corriente del punto de referencia del punto lejano.
El paso 6, fijó la salida analógica para cambiar la selección característica.
El paso 7, fijó la salida analógica como salida linear o cambia la opción de salida.
El paso 8, reajustó el sensor para hacer que los nuevos parámetros toman efecto.
8 modos de trabajo del sensor.
1: Modo de la ventana abierta por abandono
2: Se apaga el modo de Windowed por abandono
3: Se gira el modo monopunto por abandono
4: Se apaga el modo monopunto por abandono
5: Se gira el modo monopunto de la histéresis por abandono
6: Se apaga el modo monopunto de la histéresis por abandono
7: La presencia o la ausencia de modo de la detección se gira por abandono
8: La presencia o la ausencia de modo de la detección se apaga por abandono
485 datos de salida
485 datos de salida están en formato de MODBUS-RTU. Refiera al manual de la instrucción del software para los detalles.
Poco conocimiento del indicador llano líquido
El indicador llano ultrasónico es un instrumento llano digital. La distancia entre el sensor y la superficie del líquido que es medido se calcula a partir del tiempo entre la emisión y la recepción de las ondas acústicas. Usando la medida sin contacto, puede ser ampliamente utilizada medir la altura de materiales líquidos y sólidos.
Precauciones: Recordatorio de la selección: Para los requisitos especiales, entre en contacto con por favor a nuestra compañía e indiqúela en el orden.
1. Si usted necesita calibrar el metro, entre en contacto con por favor a nuestra compañía. no se permite a los No-profesionales calibrar el metro.
2. Al calibrar el metro, dé vuelta por favor en el metro primero, y calíbrelo después de 1 hora de temperatura constante.
