| Salida: | sensor digital | Tipo: | Prenda impermeable |
|---|---|---|---|
| Voltaje: | DC 5V | Paquete: | & antiestático del bolso; caja |
| Tamaño: | sensor ultrasónico piezoeléctrico impermeable | Serie: | Serie KUS620 |
| Alta luz: | Sensor llano líquido del transductor,Sensor llano ultrasónico de acero inoxidable del conector,Transductor piezoeléctrico ultrasónico eléctrico |
||

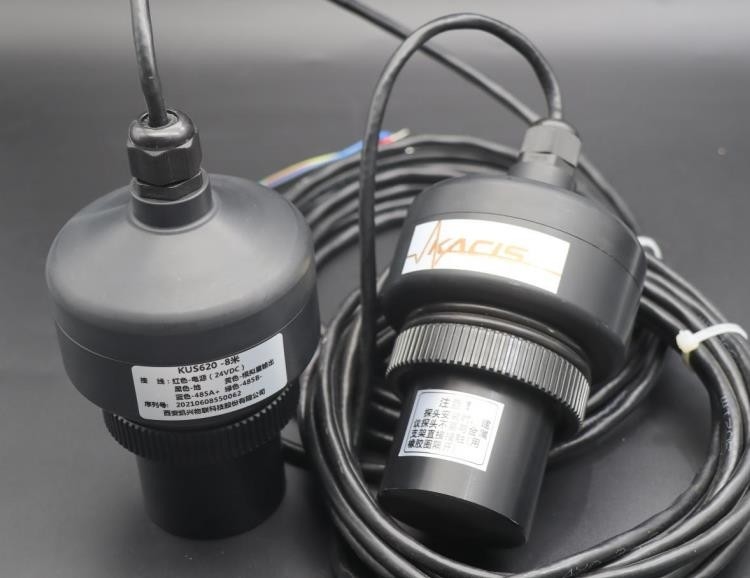

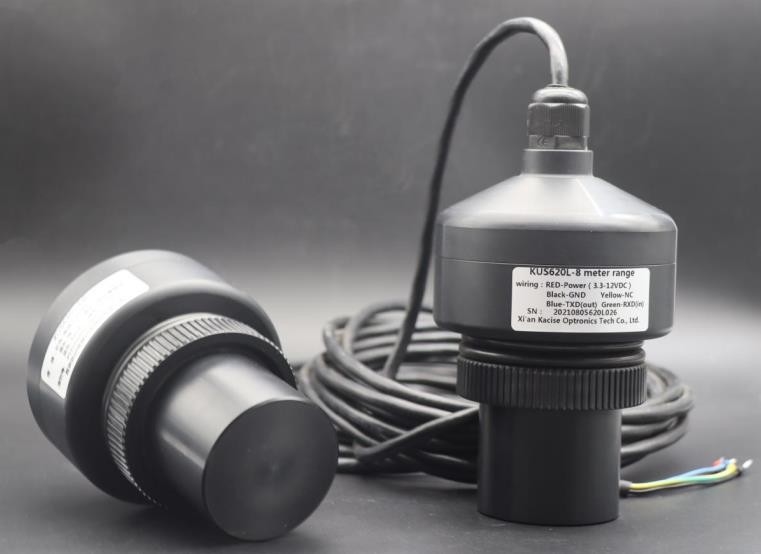

Sensor ultrasónico del transductor
1.Features
2.Dimension
La unidad en el diagrama es milímetro.
conexiones 3.Electrical y definiciones de la señal
| Línea orden | Color | Definición |
| 1 | Rojo | El poder es positivo |
| 2 | Negro | tierra de la vuelta del poder |
| 3 | Amarillo | Salida analógica, salida del voltaje, salida del interruptor de salida actual |
| 4 | Azul | RS485 A+ o uart TXD |
| 5 | Verde | RS485 b o uart RXD |
descripción 4.Parameter
| Modelo: KUS620 | |
| Gama de medición | los 0.6m… los 8m |
| Punto ciego | 0… 0.6m (dentro de los 0.6m está la zona de trabajo inestable, no se recomienda trabajar en esta gama) |
| Voltaje de fuente | 3,3… 12 V DC, ondulación el 10% SS |
| Trabajo actual |
≤ 45 mA (la velocidad más rápida de la medida) La versión de baja potencia, consumo de energía del sueño es menos que 0.3mA, el envío del consumo de energía es 20mA (menos que 2ms), y la recepción del consumo de energía no es más que 5mA (menos que 150ms) |
| Señal de salida |
1: Salida analógica programable 0-10V. 2: Salida RS485. 3: Salida serial del Uart 4: salida 4-20mA 5: Salida del interruptor |
| Exactitud de la medida | ≤ el 1% |
| Remuneración de temperatura | Sí |
condiciones de trabajo
| Temperatura de trabajo | -40… 85℃ (233… 358K) |
| Temperatura de almacenamiento | -40… 85℃ (233… 358K) |
5. Análogo de la función del sensor
La salida analógica se puede fijar con RS485, y el sensor puede trabajar en 8 modos. La referencia específica es como sigue:
Paso 1: Conecte con el equipo host a través de ayudante del depuración del puerto serie o de ayudante del depuración del modo.
El paso 2, fijó un punto de la distancia de la referencia del punto cercano.
El paso 3, fijó un punto de referencia del punto lejano
El paso 4, fijó el voltaje de salida o la corriente del punto de referencia del cercano-punto.
El paso 5, fijó el voltaje de salida o la corriente del punto de referencia del punto lejano.
El paso 6, fijó la salida analógica para cambiar la selección característica.
El paso 7, fijó la salida analógica como salida linear o cambia la opción de salida.
El paso 8, reajustó el sensor para hacer que los nuevos parámetros toman efecto.
8 modos de trabajo del sensor.
1: Modo de la ventana abierta por abandono
2: Se apaga el modo de Windowed por abandono
3: Se gira el modo monopunto por abandono
4: Se apaga el modo monopunto por abandono
5: Se gira el modo monopunto de la histéresis por abandono
6: Se apaga el modo monopunto de la histéresis por abandono
7: La presencia o la ausencia de modo de la detección se gira por abandono
8: La presencia o la ausencia de modo de la detección se apaga por abandono
485 datos de salida
485 datos de salida están en formato de MODBUS-RTU. Refiera al manual de la instrucción del software para los detalles.
