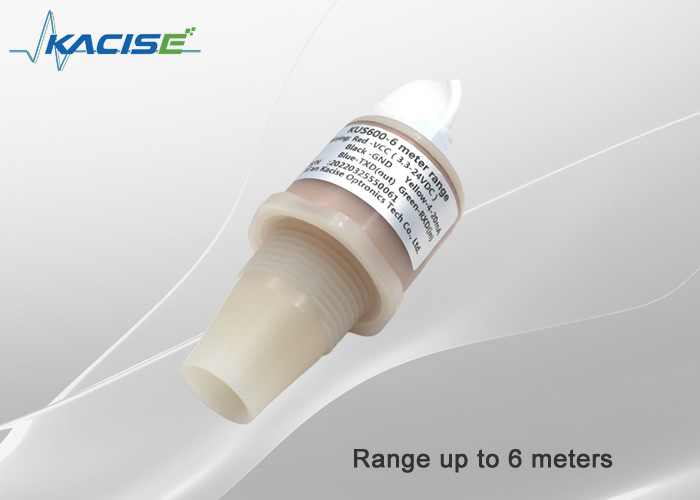

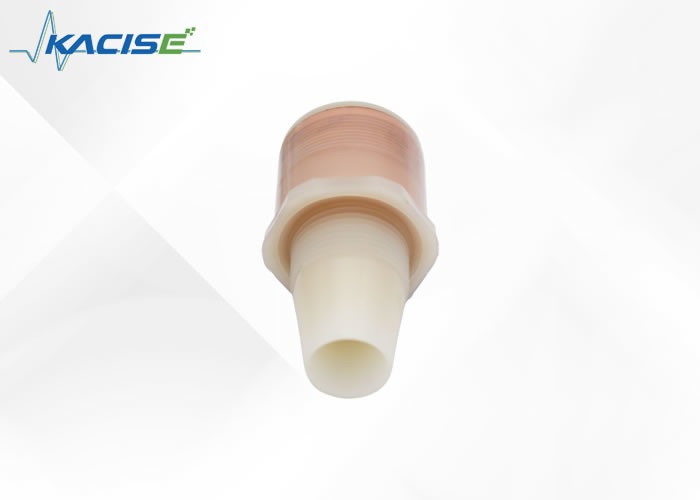

Sensor de transductor ultrasónico IP67
1.Dimensiones
La unidad en el diagrama es mm.
Dimensiones del transmisor de la serie 600
2Interfaz electrónica y definición de señales
| Color del cable |
El pin |
Dla inscripción |
Nota |
| El rojo |
1 |
Fuente de alimentación |
|
| Negro |
2 |
El GND |
|
| Amarillo |
3 |
Salida analógica |
El 600B funcionará en modo 1 o 0 no puede funcionar en modo de ahorro de energía, si se utiliza la salida analógica de 4-20mA, 0-3.3V 0-5V. |
| El azul |
4 |
Se aplican las reglas siguientes: |
TTL-TXD para la señal de salida ttl |
| El verde |
5 |
RS485B- |
TTL-RXD para la señal de salida ttl |
3Parámetros técnicos
G.Enérgicoelel peel mismoel gato- ¿ Qué?on y
|
Modelo:600
|
| Rango de detección |
0.6m-5m Los productos de baja potencia también admiten entrada de voltaje amplio, este rango es de 3.3V rango de suministro de energía (los clientes pueden personalizar productos de rango de 6m) |
| Rango de ajuste |
0.3... 3 m |
| Área no utilizable |
¿ Qué?0.3m |
| Placa de objetivo estándar |
Las demás: |
| Frecuencia del transductor |
aproximadamente 220 kHz |
| Retraso en la respuesta |
aproximadamente 10 ms |
| Señales de salida |
0-10V. 0-3V 0-5V /4-20mA/NPN/PNP/RS485 Salida analógica. |
Elelelel cal elp- ¿Cuál es elel mismoel gato- ¿ Qué?on y
| Corriente de alimentación sin carga I0 |
≤ 20 mA período activo ≤ 0,3 mA durante el sueño |
| Conexión eléctrica |
Los componentes de las máquinas de ensamblaje y de los equipos de ensamblaje y de los equipos de ensamblaje y de los equipos de ensamblaje y de los equipos de ensamblaje y de los equipos de ensamblaje y de los equipos de ensamblaje y de los equipos de ensamblaje y de los equipos de ensamblaje y de los equipos de ensamblaje y de los equipos de ensamblaje y de los equipos de ensamblaje y de los equipos de ensamblaje y de los equipos de ensamblaje y de los equipos de ensamblaje. |
| Resolución variable |
1 mm; |
| Precisión de las mediciones |
≤ 1 % F.S. |
Nocondiciones de trabajo
| Temperatura de trabajo |
-40...85°C ((233...358K) |
| Temperatura de almacenamiento |
-40...85°C ((233...358K) |
| Compensación de la temperatura |
- ¿ Qué? |
| Clase de protección |
Protección IP67 |
| Voltado de alimentación |
3.3... 24 VDC, ondulación 10 %SS |
4Condiciones de instalación
Si el sensor está instalado a una temperatura ambiente inferior a 0°C, debería funcionar bien en las medidas de protección.debe fijarse en el centro del hilo de la carcasa.
5.Información de la empresa
Xi'an Kacise Optronics Co., Ltd. fue fundada en 2000, está ubicada en Xi'an, provincia de Shaanxi, China, es un profesional dedicado a la instrumentación y sensores, I + D, producción,ventas como una de las empresas profesionales de alta tecnología, tenemos nuestro propio taller de producción y laboratorio central. área del edificio de la fábrica es de unos 3000 metros cuadrados, con la producción de más de 30 empleados, 8 ingenieros, 6 inspectores, 10 vendedores,5 para el servicio al cliente, es esta industria, somos uno de los fabricantes de tecnología fuerte con variedades de especificación.
Cuando la empresa se estableció, comenzamos a centrarnos en la coordinación de la producción de suministros militares, logró GB/T19001-2008/ISQ9001:2008Cuando nuestra empresa está funcionando madura y estable, en 2008, comenzamos a desarrollar nuestro negocio.Hemos desarrollado muchos productos de sensores, como un sensor de presión / transductor / sensor, transmisor de nivel / medidor de nivel ultrasónico / medidor de flujo ultrasónico, productos de navegación inercial, IMU, giroscopio, acelerómetro, etc.
