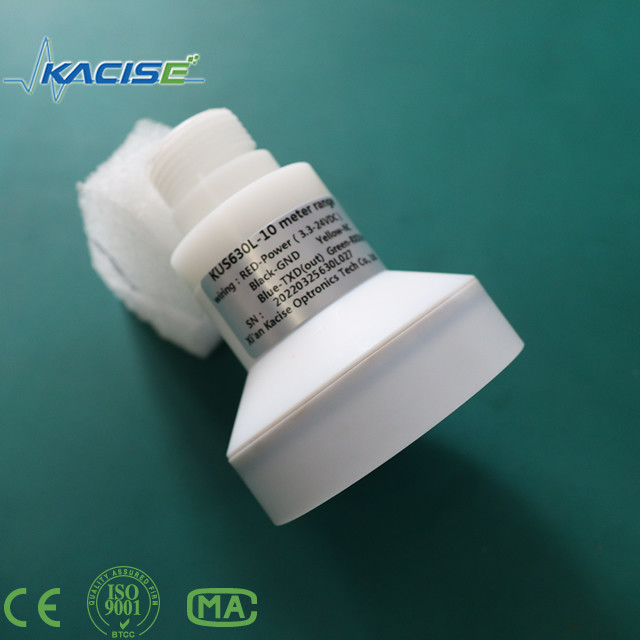

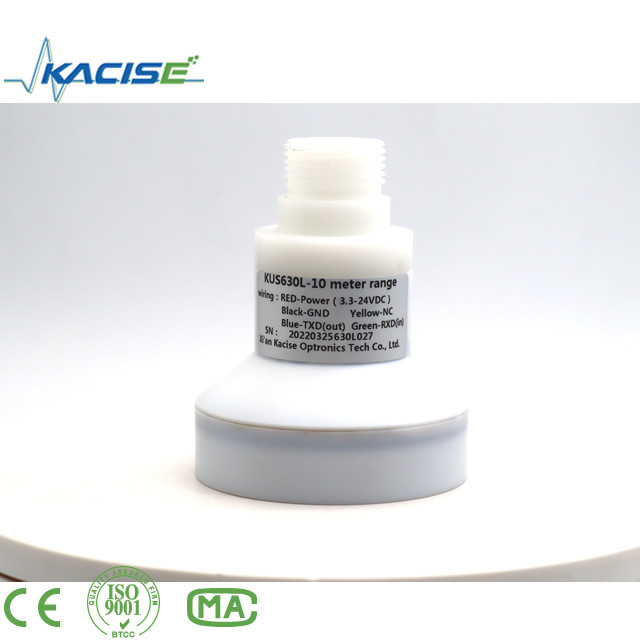

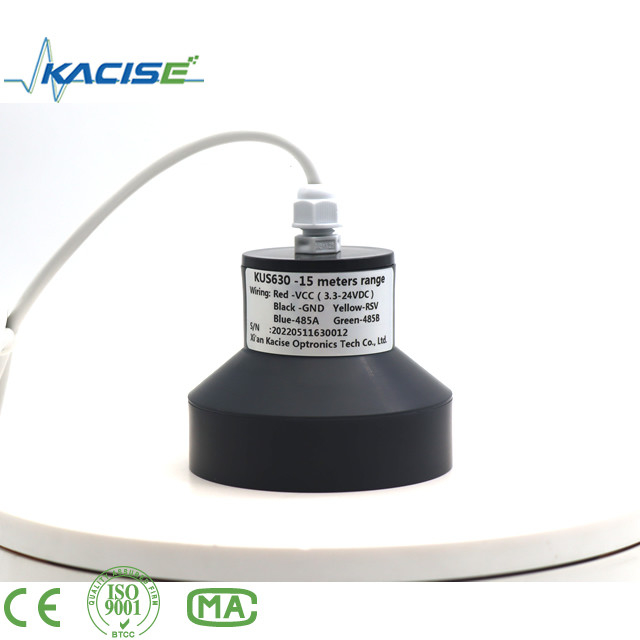

Sensor ultrasónico del transductor de la serie KUS630 24 VDC de protección de IP68
Dimensiones
La unidad en el diagrama es milímetro
Conexiones y definiciones eléctricas de la señal
| Línea orden |
Color |
Definición |
| 1 |
Rojo |
El poder es positivo |
| 2 |
Negro |
tierra de la vuelta del poder |
| 3 |
Amarillo |
Salida analógica, salida del voltaje, salida del interruptor de salida actual |
| 4 |
Azul |
RS485 A+ o uart TXD |
| 5 |
Verde |
RS485 b o uart RXD |
Función del sensor
análogo
La salida analógica se puede fijar con RS485, y el sensor puede trabajar en 8 modos. La referencia específica es como sigue:
Paso 1: Conecte con el equipo host a través de ayudante del depuración del puerto serie o de ayudante del depuración del modo.
El paso 2, fijó un punto de la distancia de la referencia del punto cercano.
El paso 3, fijó un punto de referencia del punto lejano
El paso 4, fijó el voltaje de salida o la corriente del punto de referencia del cercano-punto.
El paso 5, fijó el voltaje de salida o la corriente del punto de referencia del punto lejano.
El paso 6, fijó la salida analógica para cambiar la selección característica.
El paso 7, fijó la salida analógica como salida linear o cambia la opción de salida.
El paso 8, reajustó el sensor para hacer que los nuevos parámetros toman efecto.
8 modos de trabajo del sensor.
1: Modo de la ventana abierta por abandono
2: Se apaga el modo de Windowed por abandono
3: Se gira el modo monopunto por abandono
4: Se apaga el modo monopunto por abandono
5: Se gira el modo monopunto de la histéresis por abandono
6: Se apaga el modo monopunto de la histéresis por abandono
7: La presencia o la ausencia de modo de la detección se gira por abandono
8: La presencia o la ausencia de modo de la detección se apaga por abandono
485 datos de salida
485 datos de salida están en formato de MODBUS-RTU. Refiera al manual de la instrucción del software para los detalles.
parámetros técnicos
| Entre |
| Variable medida |
Nivel líquido, nivel material |
| Gama de medición máxima |
20-15000m m (puede ser modificado para requisitos particulares según necesidades) |
| Salida |
| Exactitud completa |
±1%FS/0.15℃ |
| Remuneración de temperatura |
-10℃~70℃ |
| Influencia de la vibración |
<>
|
|
Condiciones clasificadas
Condiciones ambientales
|
| Temperatura ambiente |
-25~+85℃ |
| Temperatura de almacenamiento |
-40~+85℃ |
| Nivel de la protección |
IP65, se ajustan a EN 60529 |
| Compatibilidad electromágnetica |
Apéndice A (2001) del EN 61326/A2 |
| Exhibición y control |
| demostración |
SFTN LCD, retroiluminación blanca, exhibición de 5 dígitos. |
| Valor límite |
Ajuste libre |
| ajustes del parámetro |
Utilice 3 botones |
| unidad |
el milímetro, la unidad del defecto es M. |
| peso |
Sobre 1.35kg |
| material de las piezas del No-líquido |
| Conector |
1NPT, acero inoxidable, longitud 20m m (los materiales y las especificaciones comunes se pueden modificar para requisitos particulares según requisitos de cliente). |
| Conexiones eléctricas |
Haga que la entrada impermeable del cable del agujero del conector y de aire cumple con estándar del EN 175301 -803A |
| Período de la medida |
≤ 100ms |
Recordatorio de la selección: Para los requisitos especiales, entre en contacto con por favor a nuestra compañía e indiqúela en el orden.
Precauciones:
1. Si usted necesita calibrar el metro, entre en contacto con por favor a nuestra compañía. no se permite a los No-profesionales calibrar el metro.
2. Al calibrar el metro, dé vuelta por favor en el metro primero, y calíbrelo después de 1 hora de temperatura constante.
