Método de dispersión Sensor de turbidez en línea Antiinterferencia

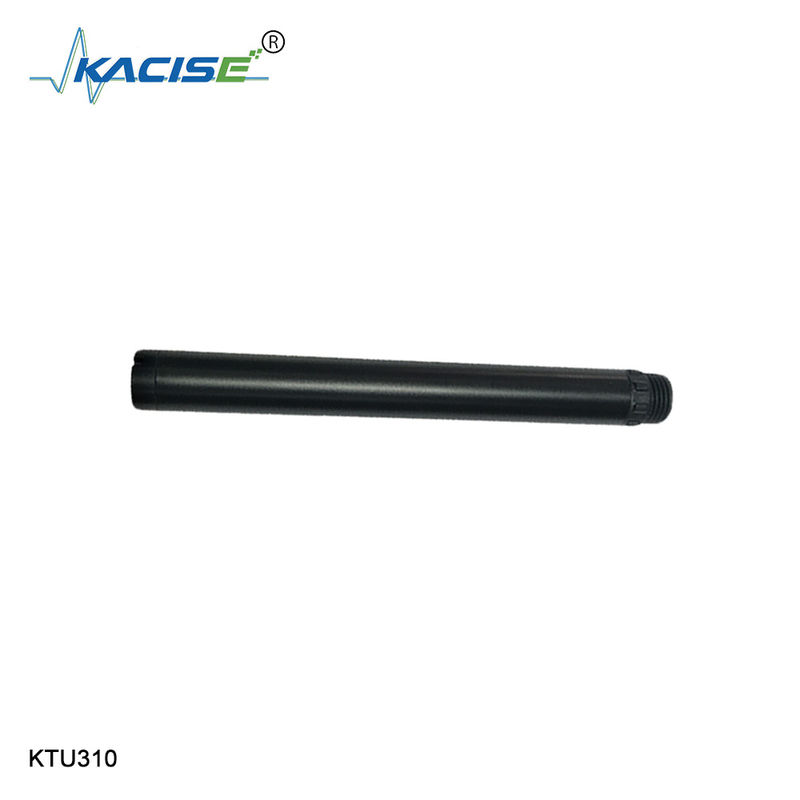

KTU310 Sensor de turbidez en línea Principio de dispersión en ángulo de 90 ° Estructura de fibra, fuerte capacidad antiinterferencia

1.Principio

El turbidímetro en línea integrado KTU310 está diseñado y fabricado por el principio de dispersión de la luz turbidímetro.la luz se dispersa por el material turbio en la muestra de agua. The turbidity in the water sample can be calculated by measuring the intensity of the scattered light in the vertical direction of the incident light and comparing it with the internal calibration value, el valor final se obtiene después de la linearización.

2. Características

Principio de dispersión en ángulo de 90 °, sensor de temperatura incorporado

Apoyar el protocolo RS-485, Modbus/RTU

Estructura de fibra, la fuerte capacidad antiinterferencia de la luz externa

La fuente de luz LED infrarroja, alta estabilidad

IP68, escudo, profundidad de agua, 20 metros

Conveniente, rápido, estable y fácil de mantener

3Especificaciones técnicas

4. Dibujo dimensional

Consejos: Medir la turbidez con un medidor de turbidez

Uno de los métodos más comunes para medir la turbidez es con un medidor de turbidez.Estos instrumentos utilizan una fuente de luz y uno o más detectores para medir la luz dispersa por partículas en muestras de agua.


Dispersión de la luz

Cuanto más grande es una partícula, más luz se dispersará hacia adelante.

La luz es dispersa y absorbida por las partículas en el agua. Incluso el agua clara tendrá una dispersión de luz mínima debido a la presencia de partículas y moléculas disueltas.Esta dispersión puede ser en cualquier dirección, y la intensidad en cualquier dirección dada depende tanto de la fuente de luz como del tamaño de las partículas. Cuando una partícula es mucho más pequeña que el haz de luz,la dispersión es simétrica en todas las direccionesSin embargo, cuanto más grande sea la partícula, más luz se dispersará hacia adelante (lejos del haz de luz).

En general, las longitudes de onda más cortas dispersarán más que las longitudes de onda más largas para el mismo tamaño de partícula³²Las longitudes de onda más cortas también son más susceptibles a la absorción por las moléculas de color en la muestra. La luz infrarroja cercana rara vez se absorbe, por lo que el material de color disuelto no lo afectará³²Esta es una de las razones por las que las mediciones de turbidez realizadas mediante diferentes métodos a menudo no son comparables.Mientras que esto se tiene en cuenta en los cálculos, se garantizan resultados equivalentes.

La distancia recorrida por la luz dispersa también afecta las lecturas de turbidez.cuanto mejor sea la resolución del instrumento a bajos niveles de turbidez.Las longitudes de trayectoria más largas son de 90 y 180 grados. Sin embargo, el aumento de la longitud del camino sacrifica el rango de medición.1 y los métodos ISO 7027 limitan la longitud total del camino luminoso a 10 cmUna longitud de trayectoria reducida (como un fotodetector basado en retrodispersión) aumenta el límite superior de la medición de la turbidez.

Sin embargo, cuanto más partículas haya en la muestra, más luz se dispersará.y convertir esa lectura en una medición de turbidezAlgunos turbidímetros están diseñados para compensar la absorción de color y las altas turbidades, mientras que otros están destinados a lecturas precisas y precisas a niveles de turbidez muy bajos.La mayoría de los medidores de turbidez utilizan tecnología nefelométrica, aunque existen instrumentos de atenuación y de ratiometría.
