Dispersando el sensor en línea de la turbiedad del método antiinterferente

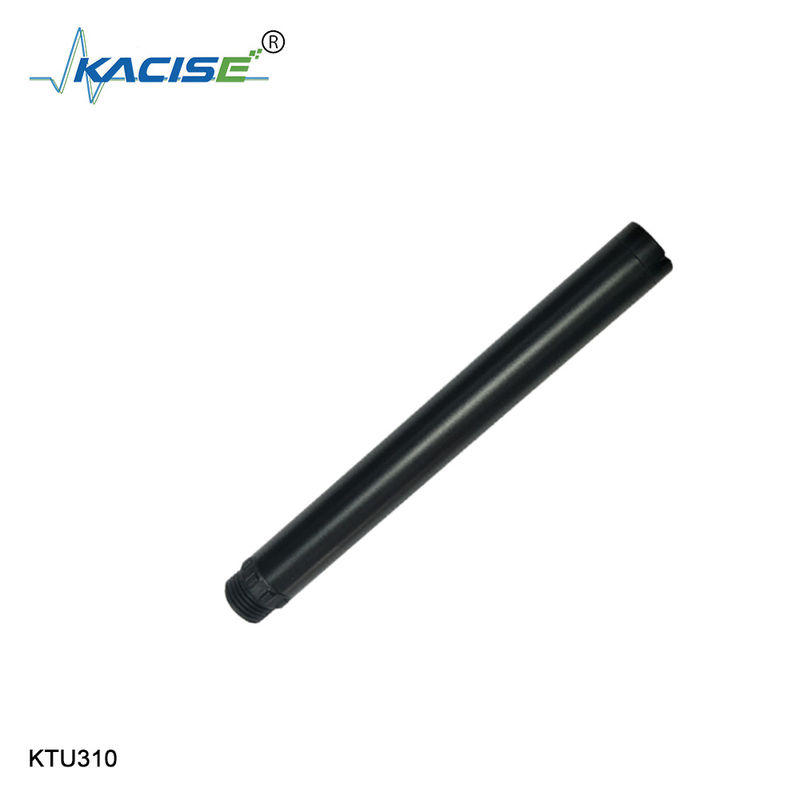

El ° en línea del sensor 90 de la turbiedad KTU310 pesca la dispersión con caña de la estructura de la fibra del principio, capacidad antiinterferente fuerte

1.Principle

El KTU310 integró turbidimeter en línea es diseñado y hecho por el principio de dispersar turbidimeter ligero. Cuando un haz de luz entra en una muestra de agua, la luz es dispersada por el material de la turbiedad en la muestra de agua. La turbiedad en la muestra de agua puede ser calculada midiendo la intensidad de la luz dispersada en la dirección vertical de la luz de incidente y comparándola con el valor interno de la calibración, el valor final es salida después de linearización.

2.Feature

ángulo de 90 ° que dispersa el principio, sensor de temperatura incorporado

Ayuda RS-485, protocolo de Modbus/RTU

Estructura de la fibra, la capacidad antiinterferente fuerte de la luz externa

La fuente de luz infrarroja del LED, alta estabilidad

IP68, escudo, profundidad de agua, 20 metros

Conveniente, rápido, estable, y fácil mantener

especificaciones 3.Technical

dibujo 4.Dimensional

Extremidades: Orion Method AQ4500

Científico termo desarrolló y se basa a Orion Method AQ4500 en el uso de su metro de la turbiedad, modelo termo AQ4500 de Orión AQUAfast Turbidimeter. Este método sigue todos los requisitos del método 180,1 de EPA a excepción de la fuente de luz especificada. Este método todavía requiere un fotodetector de 90 grados con una respuesta espectral entre 400 nanómetro y 600 nanómetro, y el incidente y la luz dispersada no pueden viajar más lejos de 10 cm combinaron.

La salida espectral de un LED azul revestido es como la de una lámpara del tungsteno.

En vez de usar una lámpara policromática del tungsteno como fuente de luz, el método AQ4500 de Orión utiliza un LED “blanco”. Para alcanzar una salida de banda ancha con un LED típicamente de banda estrecha, este método utiliza un fósforo cubrió el LED azul. Esto amplía la salida espectral de la longitud de onda azul de 450 nanómetro a una respuesta de la amplia gama como una fuente del tungsteno/una combinación del detector del sulfuro de cadmio.

Además, el uso de una fuente de luz del LED permite la operación de pulsación rápida. Pulsando la luz, este método permite la detección síncrona ⁴⁰. La detección síncrona significa que cualquier luz externa o error electrónico-inducido se puede reducir y anular casi. Orion Method AQ4500 también reduce los errores debidos colorear la absorción usando dos detectores de foto. Además del nefelométrico, el detector de 90 grados, el turbidimeter AQ4500 tiene un detector transmitido ⁴⁶ de la luz (del 180-grado). La luz que alcanza el detector transmitido se utiliza como haz de referencia contra el haz luminoso dispersado nefelométrico. Esto permite la remuneración del color debido a la absorción.

Orion Method AQ4500 utiliza tecnología radiométrica, nefelométrica para medir turbiedad.

Para seguir siendo obediente con el EPA, Orion Method AQ4500 tiene un rango limitado de 0.06-40 NTU. Si una muestra lee sobre este límite, debe ser diluida debajo de 40 NTU. La nueva medida se puede entonces multiplicar por el factor del dilución para determinar la turbiedad de la muestra original. Mientras que el manual para este instrumento demanda que puede ser utilizado a partir de 0-4000 NTU, la versión aprobada de este método limita lecturas a 40 NTU. Debe ser observado que apenas porque un instrumento o un método es aprobado por el EPA no significa que es obediente con el método 180,1 de EPA. El turbidimeter termo de Orión AQ4500 es EPA-aprobado para las turbiedades entre 0.06-40 NTU, pero porque utiliza un LED y no una lámpara de filamento del tungsteno, no es obediente con el método 180,1 de EPA.
