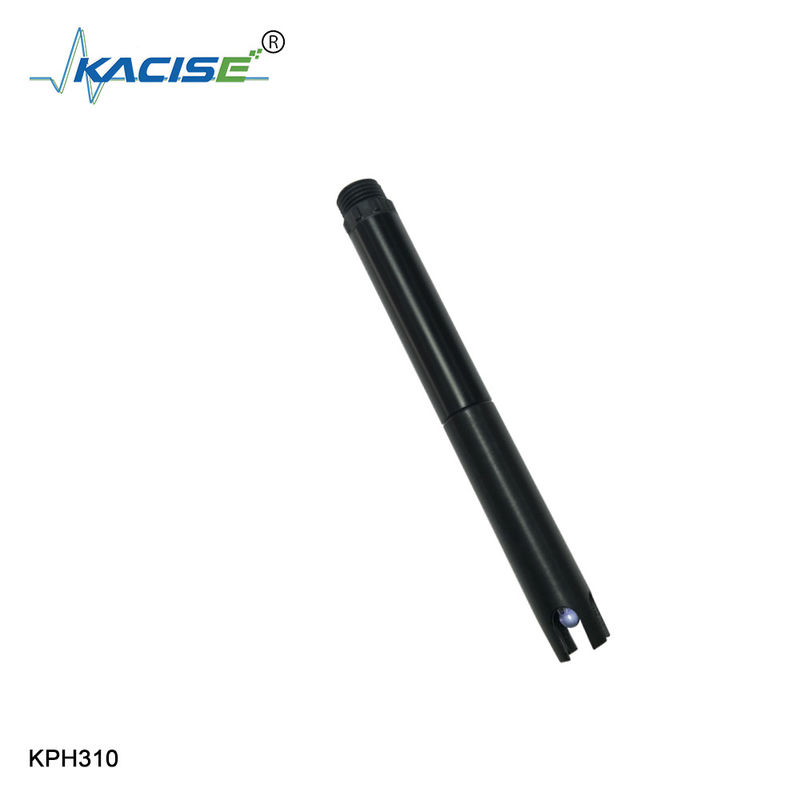

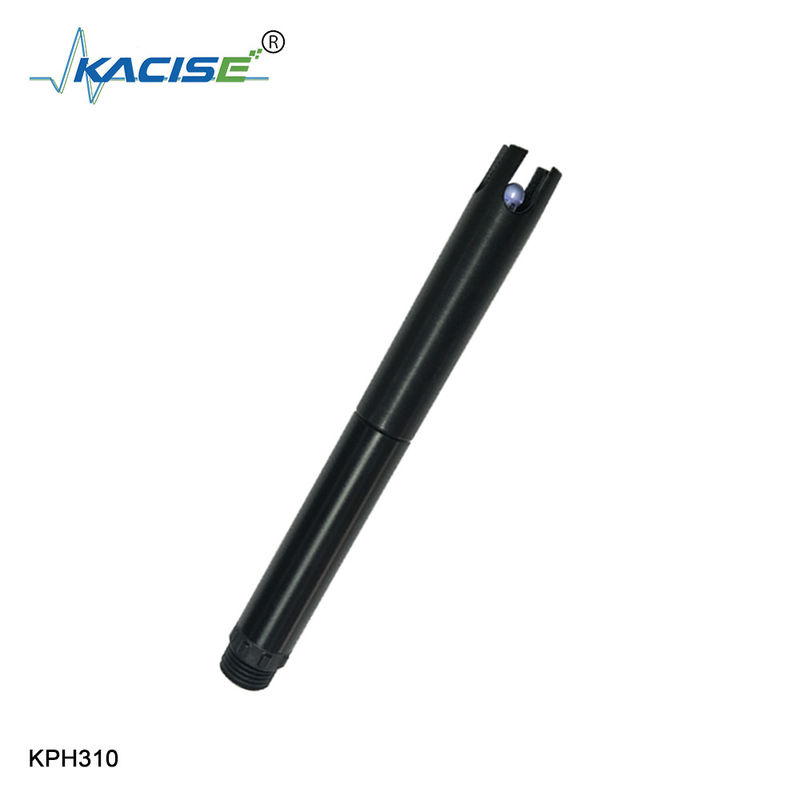

Instalación de inmersión del sensor PH en línea de doble alta impedancia

KPH310 Salida de señal del sensor PH en línea: RS-485 Amplificador diferencial de doble alta impedancia Ip68

1Medio ambiente de aplicación

Para el control de la calidad del agua en el medio ambiente, solución ácida/alcalina/salina, proceso de reacción química, proceso de producción industrial,puede satisfacer la mayoría de los requisitos de medición del pH en línea para aplicaciones industriales.

2. Características

• La señal de salida es RS-485 (protocolo Modbus/RTU).
• Conveniente para conectarse a PLC, DCS, ordenador de control industrial, controlador general, instrumento de grabación sin papel o pantalla táctil, y otros equipos de terceros.
• Amplificador diferencial de doble alta impedancia, fuerte antiinterferencia, respuesta rápida.
• La sonda de pH patentada, con un líquido de referencia interno a una presión de al menos 100 kpa (1 bar), escurre extremadamente lentamente del puente de sal microporous,con una exudación hacia adelante que dura más de 20 mesesEste sistema de referencia es muy estable, la vida útil del electrodo es varias veces mayor que la del electrodo industrial ordinario.
• Fácil de instalar: instalación sumergida.
• Ip68, nivel de protección.

3Especificaciones técnicas

4. Dibujo dimensional

Consejos: Preguntas y respuestas

1¿Cuál es el pH? ¿Cuál es el principio de medición?

El valor de pH de la solución es el logaritmo negativo de la actividad de los iones de hidrógeno en la solución, expresado como:

PH = - lgαH +

Debido a que el valor de la actividad de los iones de hidrógeno en una solución acuosa es a menudo muy pequeño, no es conveniente para la aplicación, por lo que se utiliza el concepto de valor de pH

Como indicadores de acidez, neutralidad y alcalinidad de una solución, el valor del pH puede indicar la intensidad de la acidez y alcalinidad de la solución.

De esta manera, es muy conveniente aplicar, y por lo tanto:

Solución neutra: [H+]= [OH-] = 1X10^-7

Moles por litro, el pH es menos lg[H+] es igual a 7

Solución ácida: [H+] > [OH -], [H +] > 10^-7Mol /L, pH < 7, cuanto más bajo sea el pH, más ácida será;

Solución alcalina: [H+]<[OH-], [H +] < 10^-7Mol / L, pH >7, cuanto mayor sea el pH, más básica es.

La actividad es la concentración efectiva, es decir, la parte del ion que es libre de participar en una reacción dada, es decir,para llegar a la superficie de la membrana sensible del electrodo para conectarse a ella

Debido a la interacción entre iones en una solución, la actividad es generalmente menor que la concentración, y esta interacción también será

El bloqueo del movimiento de iones reduce el número de iones que llegan a la membrana del electrodo.

la medición del electrodo de pH es la característica de la relación correspondiente entre el potencial de salida de la celda galvánica y el valor de pH de la solución.

Esta correspondencia puede ser representada por la ecuación de Nernst:

E = Eo-2.3 RT/F*pH

E = medir el potencial

Eo = potencial estándar

R = constante de gas

T = temperatura absoluta (K)

F = constante de Faraday

RT/F = inclinación de 2,3

La ecuación de Nernst es una relación muy importante en electroquímica.

Cuando se mide el pH, se obtienen Eo (potencial estándar) y 2.3RT/F (inclinación) por calibración del electrodo.Luego se mide la muestra para obtener E (potencial medido) y se calcula el valor de pH de la muestra conectándola a la ecuación.
