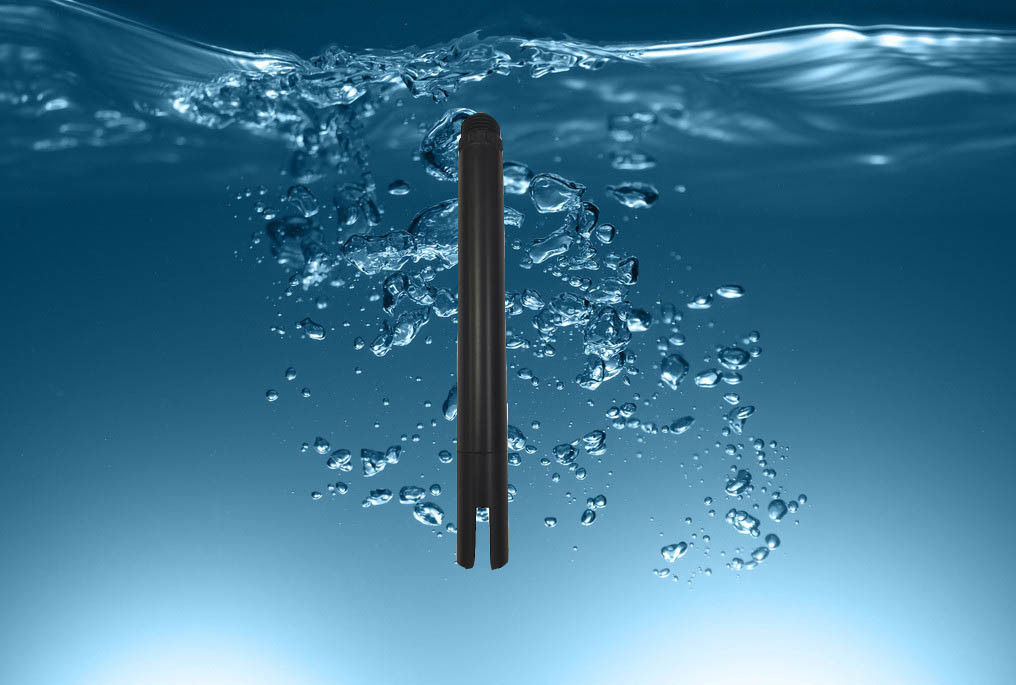

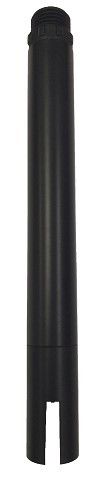

KEC310 Sensor de conductividad en línea fácil de instalar Instalación sumergida Ip68

1Medio ambiente de aplicación

Agua potable/agua superficial/varios suministros de agua/tratamiento industrial de aguas

2. Características

• La señal de salida: RS-485 (protocolo Modbus/RTU)
• Conveniente para conectarse a PLC, DCS, ordenador de control industrial, controlador general, instrumento de grabación sin papel o pantalla táctil y otros equipos de terceros.
• Fácil de instalar: instalación sumergida.
• Ip68, nivel de contención.

3Especificaciones técnicas

4. Dibujo dimensional

5.Instalación

Nota: Al menos a 2 cm de las paredes inferior y lateral del recipiente durante la instalación y el ensayo.

6La conductividad electrolitica y su medición

Nuestros fluidos corporales – sangre, linfa y líquido intersticial – todos tienen una alta concentración de cloruro de sodio y otros minerales; todos son electrolitos; la conductividad de la sangre es aproximadamente 0.54 S/m a 37°C

La conductividad de las soluciones acuosas, en las que la corriente eléctrica es transportada por iones cargados, está determinada por el número de portadores de carga (la concentración),la velocidad de su movimiento (la movilidad iónica depende de la temperatura de la solución) y la carga que llevan (valencia de los iones)Por lo tanto, en la mayoría de las soluciones acuosas, la mayor concentración dará lugar a más iones y por lo tanto a una mayor conductividad.la conductividad puede comenzar a disminuir con el aumento de la concentraciónPor lo tanto, dos concentraciones diferentes de la misma sal pueden tener la misma conductividad.

La temperatura también afecta a la conductividad porque a temperaturas más altas los iones se mueven más rápido, aumentando la conductividad.El agua destilada ordinaria en equilibrio con el dióxido de carbono y los sólidos disueltos totales en el aire de menos de 10 mg/l tiene una conductividad de aproximadamente 20 μS/cmLa conductividad de varias soluciones se muestra en la siguiente tabla.

La conductividad del agua destilada es de aproximadamente 0,055 μS/cm

Dos electrodos de un sensor de conductividad (izquierda) y el sensor de temperatura (derecha) utilizados para la compensación automática de la temperatura (ATC) en un medidor TDS

Para determinar la conductividad de una solución,se utiliza generalmente un medidor de conductividad o resistencia (técnicamente son los mismos) y el valor medido se vuelve a calcular manualmente o automáticamente a la conductividadEsto se hace teniendo en cuenta las características físicas del dispositivo de medición o sensor, incluyendo el área de los electrodos y la distancia de separación entre los dos electrodos.Los sensores son muy simples.Los sensores para medir la conductividad se caracterizan por unaconstante de la célula, que se da por la relación de la distancia entre los electrodosDal área normal al caudal de corrienteA. No:

K = D/A

Esta fórmula funciona bien cuando el área de los electrodos es mucho mayor que la separación entre ellos porque en este caso la mayor parte de la corriente eléctrica fluye directamente entre los electrodos.para 1 centímetro cúbico de líquidoK = D/A= 1 cm/1 cm2 = 1 cm−1. Tenga en cuenta que las células con electrodos pequeños y ampliamente espaciados tienen constantes celulares de 1,0 cm−1 o más, mientras que las células con electrodos más grandes y estrechamente espaciados tienen constantes de 0.1 cm−1 o menosLa constante de celda de varios dispositivos para medir la conductividad varía de 0,01 a 100 cm−1.

Constante teórica de la celda: izquierda- ¿ Qué?= 0,01 cm−1, derecho - ¿ Qué?= 1 cm−1

Para obtener la conductividad a partir de la conductividad medida, se utiliza la siguiente fórmula:

El valor de las emisiones de CO2

donde

σes la conductividad de la solución en S/cm,

- ¿ Qué?es la constante celular en cm−1,

G.es la conductividad de la célula en Siemens.

Por lo general, la constante de la celda no se calcula, sino que se mide para un dispositivo de medición o una configuración particular utilizando una solución de conductividad conocida.que calcula automáticamente la conductividad a partir de la conductividad o resistencia medidaDebido a que la conductividad depende de la temperatura de la solución, devices for measuring conductivity often contain a temperature sensor that allows measuring the temperature and providing the automatic temperature compensation (ATC) to the standard temperature of 25°C.

El método más simple para medir la conductividad es aplicar un voltaje a dos electrodos planos sumergidos en la solución y medir la corriente resultante.Según la ley de Ohm, la conductividadG.es la relación de corrienteYo...a tensiónV.:

G = I/V

Sin embargo, las cosas no son tan simples como parecen. Hay muchas dificultades. Cuando se utiliza voltaje CC, los iones pueden acumularse cerca de las superficies de los electrodos y pueden ocurrir reacciones químicas en las superficies.Esto conducirá a aumentar la resistencia de polarización en las superficies de los electrodosSi tratamos de medir la resistencia de, por ejemplo, la solución de cloruro de sodio utilizando un multímetro,veremos claramente que la lectura en la pantalla está aumentando bastante rápidamentePara mitigar este problema, a menudo se utilizan cuatro electrodos en lugar de dos.

La polarización de los electrodos se puede prevenir o reducir aplicando una corriente alterna y ajustando la frecuencia de medición.donde la resistencia de polarización es relativamente pequeñaLas frecuencias más altas se utilizan para medir los valores de conductividad.Los modernos medidores de conductividad de 2 electrodos digitales suelen utilizar formas de onda de corriente alterna complejas y compensación de temperaturaSe calibran en la fábrica y a menudo se requiere una recalibración en el campo debido a los cambios constantes de la célula con el tiempo.Se puede cambiar debido a la contaminación o la modificación físico-química de los electrodos.

En un medidor de conductividad tradicional de 2 electrodos, se aplica un voltaje alternado entre los dos electrodos y se mide la corriente resultante.tiene una desventaja que mide no sólo la resistencia de la solución, sino también la resistencia causada por la polarización de los electrodosPara minimizar el efecto de la polarización, a menudo se utilizan células de 4 electrodos, así como células platinadas cubiertas con negro de platino.
