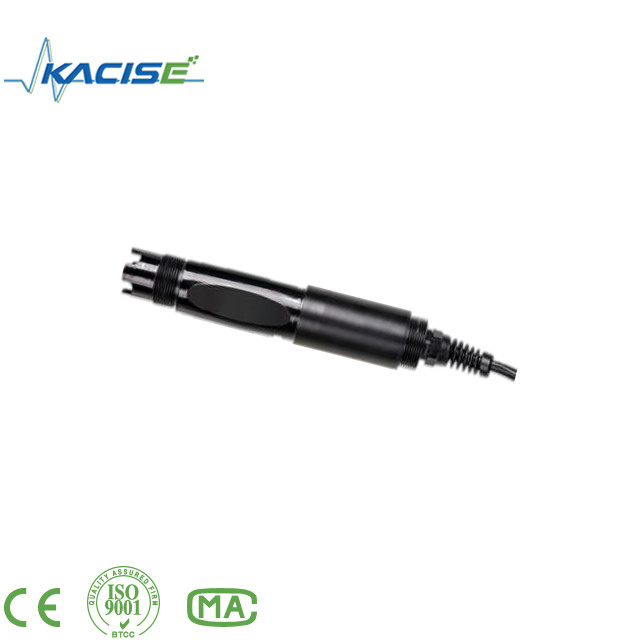

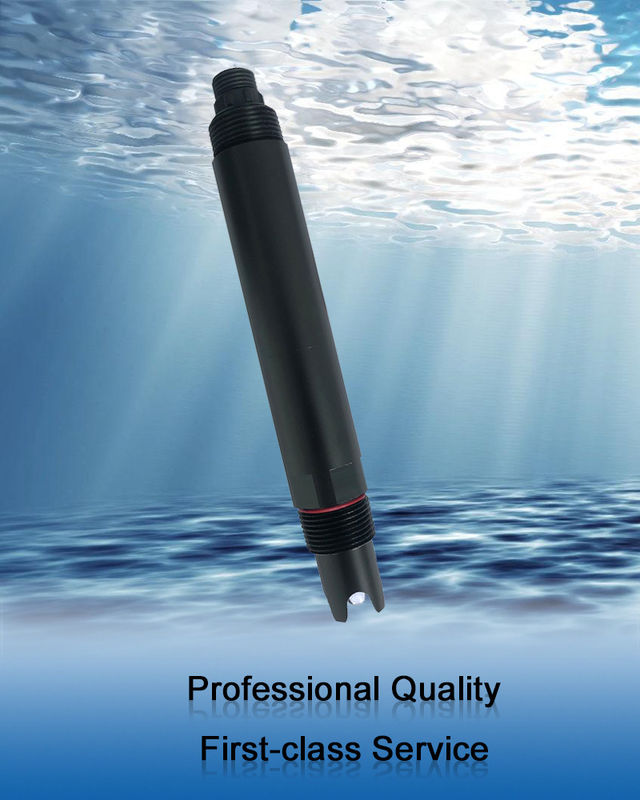

KPH601 Salida de la señal del sensor PH en línea: RS-485 (Protocolo Modbus/RTU)
1- Compensación de la temperatura
El comportamiento de los electrodos combinados en términos de temperatura y tiempoCuando el cambio de temperatura del medio es rápido, un electrodo de pH convencional se desplazará hasta que la temperatura del electrodo y el medio se iguale.Para que un electrodo de combinación reaccione rápidamente a los cambios de temperatura del medio, la temperatura del elemento de conducción interior y la del elemento de referencia exterior deben ser siempre idénticas, o bien la dependencia de la temperatura de los elementos de conducción debe ser igual a cero.
Los electrodos óptimos se distinguen sobre todo por el calentamiento o enfriamiento simétrico de sus elementos de conducción.Tienen el mismo coeficiente de temperatura y intersección isotérmica a pH 7 y 0 mVDe este modo se garantiza un corto tiempo de respuesta a los cambios de temperatura, así como una compensación precisa de la temperatura.
2Información general sobre el pH
B.1 Teoría de medición del pH
pH es el logaritmo negativo de la actividad de los iones de hidrógeno y una medida de la acidez o
Alcalinidad de una solución.
El pH = ∆log A[H+]
El pH se mide normalmente con un electrodo de vidrio y un electrodo de referencia.
El electrodo de vidrio actúa como un transductor, convirtiendo la energía química (el ion hidrógeno
La reacción es equilibrada y la energía eléctrica se reduce a una cantidad de energía (medida en milivoltios).
el circuito eléctrico se completa con el flujo de iones desde la solución de referencia a la solución
en fase de prueba.
El electrodo y la solución de referencia desarrollan juntos un voltaje (emf) cuya magnitud
depende del tipo de electrodo de referencia, la construcción interna del vidrio
Este voltaje es igual a la tensión del electrodo, el pH de la solución y la temperatura de la solución.
expresado por la ecuación de Nernst:
E = Eo (Rt/F 2,3) x log A[H+]
E = Eo (inclinación) x log A[H+]
donde:
E = el emf de la célula
Eo = el potencial cero (isopotencial) del sistema.
construcción del vidrio y de los electrodos de referencia.
R = constante de gas
T = temperatura en Kelvin
A[H+] = actividad del ion hidrógeno (suponiendo que sea equivalente a la concentración de
iones de hidrógeno)
F = constante de Faraday
Para cada cambio de unidad de pH (o cambio decenal de la concentración iónica) la emf del
El par de electrodos cambia en 59,16 mV a 25 °C. Este valor se conoce como la pendiente de Nernst
del electrodo.
El par de electrodos de pH se calibra utilizando soluciones de iones de hidrógeno conocidos y constantes
Las soluciones de amortiguador se utilizan para calibrar
Isopotencial y pendiente del electrodo.
3.Las condiciones técnicasEspecificaciones
| Modelo |
KPH601 |
| MediciónR- ¿ Qué? |
0 ̊14pH |
| Resolución |
0.01pH |
| Precisión |
± 0,1pH |
| TrabajoT.La temperatura |
0°65°C |
| TrabajoPResurrección |
El valor de las emisiones de CO2 |
| TemperaturaC. Lascompensación |
Compensación automática de la temperatura (NTC) |
| El poderEl Shacia arriba |
Se aplicarán las siguientes medidas: |
| Señales¿ Qué?Producción |
Se aplican las reglas siguientes: |
| HuecosM.de las arterias |
El POM |
| El montajeM.el método |
Instalación de inmersión, hilo NPT de 3/4 |
| El cable- ¿ Qué?En el |
5 metros, otras longitudes pueden ser personalizadas |
| Calibración |
Calibración en dos puntos |
| El poderC. Lassuposición |
El valor de las emisiones de dióxido de carbono |
| ProtecciónG.Rade |
Protección IP68 |
4.DimensionalDel rayo
Nota:El conector del sensor es M16-5 de núcleo impermeable de unión de cabeza masculina.
5.Instalación
Nota: El sensor no debe instalarse al revés ni horizontalmente cuando esté instalado, al menos en un ángulo de 15 grados o más.
