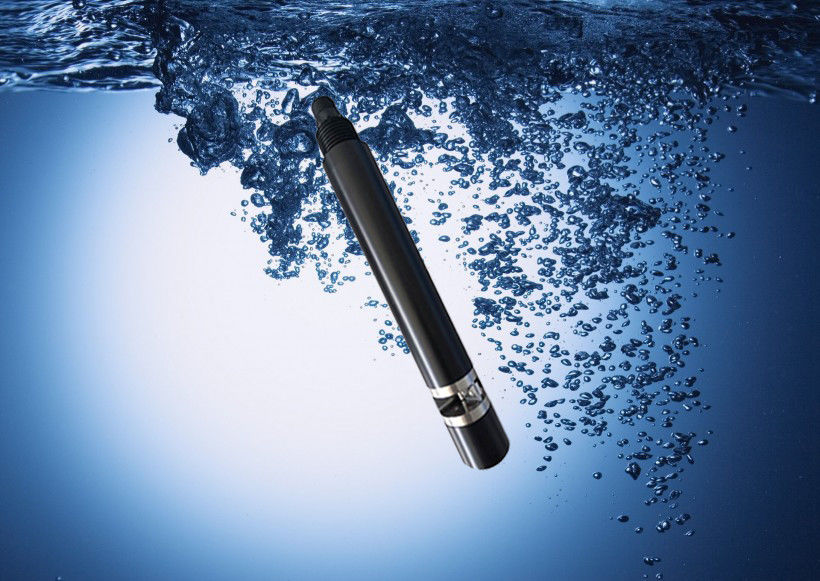

KCD310 Sensor de COD en línea sin reactivos sin contaminación tamaño pequeño más conveniente turbidez y temperatura de COD
1.Principio
Muchos compuestos orgánicos disueltos en agua absorben la luz ultravioleta.el contenido de contaminantes orgánicos disueltos en el agua puede medirse con precisión midiendo la absorción de estos compuestos orgánicos a la luz UV de 254 nm de longitud de ondaEl sensor de COD en línea KCD310 utiliza dos fuentes de luz, una luz ultravioleta para medir el contenido de COD en el agua, la otra luz de referencia para medir la turbidez del agua, además,la atenuación del camino óptico se compensa mediante un algoritmo especial, que puede eliminar hasta cierto punto la interferencia de las impurezas de partículas, para lograr una medición más estable y fiable.
2. Características
- No hay reactivos, no hay contaminación, protección económica y ambiental
- Tamaño reducido, instalación más conveniente, seguimiento continuo de la calidad del agua en línea
- Se puede medir el bacalao, la turbidez y la temperatura
- Compensa automáticamente las interferencias de turbidez
- Con un cepillo de limpieza para evitar la adhesión biológica
- Pequeña deriva, respuesta rápida, medición más precisa
- Incluso el monitoreo a largo plazo es extremadamente estable
- Libre de mantenimiento, larga vida útil y bajo coste
- Sensor digital, interfaz RS-485, protocolo Modbus/RTU
- Electrónica de bajo consumo, diseño antiinterferencia
3Especificaciones técnicas
| Número de modelo |
Se trata de la KCD310. |
| Principio de medición |
Método de absorción ultravioleta de doble longitud de onda |
| Rango de la DCO |
0 a 200 mg/l, equivalente a Khp |
| Precisión del bacalao |
± 5% F.S. |
| Resolución de la COD |
0.1 mg/l |
| Rango de turbidez |
0 ~ 100 NTU |
| Precisión de la turbidez |
± 5% F.S. |
| Resolución de la turbidez |
0.1 NTU |
| Modo de calibración |
Calibración en dos puntos |
| Modo de salida |
Bus RS-485, protocolo Modbus/RTU |
| Fuente de alimentación |
La velocidad máxima máxima de descarga será de 12 ~ 24 VDC |
| Consumo de energía |
Se aplicará el método siguiente: |
| Condiciones de trabajo |
0ー45 °C, < 0,1 mpa |
| Temperatura de almacenamiento |
- 5 ~ 65 °C |
| Nivel de protección |
Protección IP68 |
| Modo de instalación |
Instalación de inmersión |
| Duración del cable |
5 metros, otra longitud puede ser personalizada |
| Materiales para carcasas de sensores |
POM, de acero inoxidable 316L |
4. Dibujo dimensional
Nota: el conector del sensor es el conector impermeable del núcleo M16-5.
5Instalación y conexión eléctrica
5.1 Instalación
Cuando el sensor colgado debe evitar debido al flujo de agua, instalar el sensor, no más de 2 metros de profundidad de la superficie del agua En un sensor que golpea una pared u otra estructura hidráulica,Si la corriente es muy fuerte, por favor arregle el sensor.
Instale el sensor a no más de 2 metros de la superficie del agua.
El sensor fue bajado 30 cm por debajo del nivel de agua más bajo posible, teniendo en cuenta la fluctuación del nivel del agua.
El sensor se coloca en el agua donde no hay burbujas.
Se recomienda instalar una funda de cable fuera del cable del sensor, el sensor está colocado horizontal y firmemente, y el área de medición está orientada hacia la corriente.
5.2 Conexión eléctrica
El cable es un cable blindado de 4 núcleos de par retorcido definido en secuencia de líneas:
El cable rojo -- el cable de alimentación (12 ~ 24VDC)
Línea negra (GND)
Línea azul -- 485a
Línea blanca -- 485b
Antes de la electrificación, la secuencia de cableado debe comprobarse cuidadosamente para evitar pérdidas innecesarias causadas por errores de cableado.
Instrucciones de cableado: Considere la inmersión del cable a largo plazo en agua (incluida el agua de mar) o expuesta al aire, todos los cables deben realizar un tratamiento impermeable,el cable del cliente debe tener una cierta capacidad anticorrosión.
6- Mantenimiento
6.1 Horario y métodos de mantenimiento
Calendario de mantenimiento
Para garantizar una medición precisa, la limpieza es muy importante, la limpieza regular del sensor contribuye a la estabilidad de los datos.
| Tarea de mantenimiento |
Frecuencia de mantenimiento recomendada |
| Calibración de los sensores (si la autoridad competente lo exige) |
Según el calendario de mantenimiento exigido por la autoridad competente |
| Mantener y comprobar los cepillos autolimpiantes |
Revise y mantenga el cepillo autolimpiante cada 18 meses |
Nota: sólo se recomienda la frecuencia de mantenimiento indicada en la tabla anterior.
Método de mantenimiento
1) superficie del sensor: limpie la superficie del sensor con agua del grifo. Si quedan residuos, limpie con un paño suave húmedo. Para suciedad persistente, agregue un poco de detergente doméstico al agua del grifo para limpiar.
2) comprobar el cable del sensor: el cable no debe estar tensado cuando está funcionando normalmente, de lo contrario es fácil romper el cable dentro del cable y causar que el sensor no pueda funcionar normalmente.
3) comprobar si la ventana de medición del sensor está sucia y si el cepillo de limpieza es normal.
4) comprobar si el pincel del sensor está dañado.
5) después de 18 meses de uso continuo, volver a la fábrica para sustituir el dispositivo de sellado dinámico.
Puntos de atención
La sonda contiene componentes ópticos y electrónicos sensibles. Asegúrese de que la sonda no sea golpeada por ninguna maquinaria pesada. No hay partes dentro de la sonda que requieran mantenimiento del usuario.
6.2 Calibración de los sensores
Calibración de la turbidez
Calibración cero: tomar la cantidad correcta de líquido de turbidez cero con el Big Beaker, poner el sensor en la solución verticalmente,y calibrar el punto cero después de 3 ~ 5 minutos de estabilización numéricaApéndice de referencia de las instrucciones.
Calibración de pendiente: el sensor se coloca en una solución en solución estándar de 100 NTU durante 3 ~ 5 minutos después de la estabilización numérica.
Calibración del bacalao
Khp (ftalato de hidrógeno de potasio, C8H5KO4) es un reactivo químico común, que se puede utilizar para preparar una solución estándar de DCO.
Preparación de la solución estándar
1 pesa con precisión 0,8503 g KHP en un matraz de 1000 ml. Llena con agua destilada o desionizada hasta el nivel más alto.
2 verter 100 ml de la solución en un matraz de 1000 ml, luego llenar al máximo con agua destilada o desionizada.La solución con una concentración de 5 mg/l se preparó por el mismo método..
Conservar la solución estándar concentrada (paso 2.1) en un frasco de vidrio negro y a baja temperatura para evitar su descomposición.2) debe utilizarse dentro de las 24 horas siguientes a la preparación..
Calibración (2 puntos de calibración)
1 el sensor se colocó en una solución de 5 mg/L COD y se confirmó que todas las vías de luz estaban sumergidas en agua > 2 cm sin burbujas.d. el número de
2 colocar el sensor en una solución de COD de 100 mg/l y calibrar la pendiente de acuerdo con el comando del apéndice.
Nota: 1. El KHP tiene un riesgo cancerígeno, por favor use guantes cuando opere, evite el contacto con la piel.
2Cuando calibre, calibre primero la temperatura, luego calibrela turbidez, y luego calibrar la COD.
3Si la pendiente está calibrada y el valor del sensor no cambia en un plazo de 3 minutos, apague y vuelva a encender.
Puntos a destacar
Para proteger el sensor del sol
Por favor no toque el sensor con su mano.
La superficie del sensor estará libre de burbujas de aire durante la medición y la calibración.
Evite aplicar directamente cualquier tensión mecánica (presión, arañazos, etc.) al sensor durante su uso.
6.3 Preguntas frecuentes
| Las preguntas |
Causa probable |
Solución |
| No se puede conectar la interfaz o no se muestran los resultados de las mediciones |
El controlador no se conecta al cable |
Conecte el controlador al cable |
| Fallo del cable |
Póngase en contacto con nosotros. |
| El valor de medición es demasiado alto, demasiado bajo o sigue siendo inestable |
La ventana del sensor está conectada a algo. |
Limpiar la superficie de la ventana del sensor |
| Daño por autolimpieza del sensor |
Cambia el cepillo de limpieza |
7Calidad y servicio
7.1 Garantía de la calidad
Los departamentos de inspección de calidad tienen procedimientos de inspección estandarizados, con equipos y medios de prueba avanzados y perfectos, y en estricto cumplimiento de las reglas de inspección,Envejecimiento de 72 horas de los productos para realizar experimentos, experimentos de estabilidad, no dejen una fábrica de productos no calificados.
El destinatario devolverá el lote del producto con una tasa de no conformidad del 2% y el coste total será asumido por el proveedor.La norma de compensación se refiere a la descripción del producto proporcionada por el proveedor..
Garantizar la cantidad y la rapidez de entrega.
7.2 Repuestos
Este producto incluye:
1 sensor
1 ejemplar del manual de instrucciones
Certificado 1
7.3 Compromisos de servicio postventa
Nuestra empresa proporciona servicio postventa durante un año desde la fecha de venta, pero no incluye daños causados por uso inadecuado. Si se necesita reparación o ajuste, por favor, devuélvalo a su propio costo.,la empresa reparará los daños del instrumento de forma gratuita.
