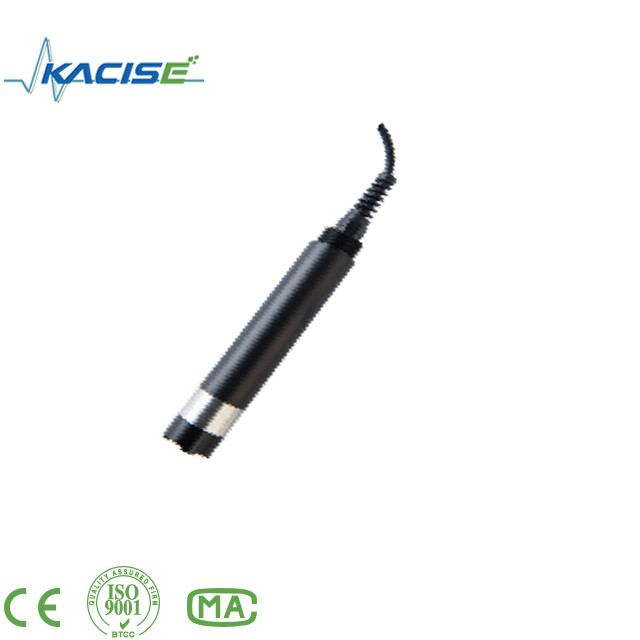

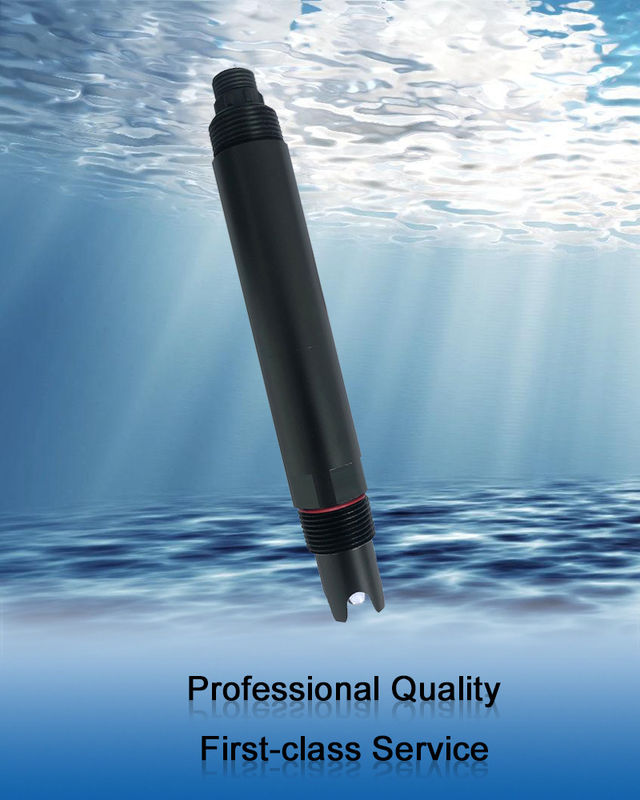

KPH601 Salida de señal del sensor PH en línea: RS-485 (Protocolo Modbus/RTU) Amplificador diferencial de doble alta impedancia

1.Entorno de aplicación

Se utiliza para el monitoreo de la calidad del agua en el medio ambiente, solución ácida/alcalina/salina, proceso de reacción química y proceso de producción industrial.puede satisfacer los requisitos de medición del pH en línea para la mayoría de las aplicaciones industriales.


2. Características

• La salida de señal es RS-485 (protocolo Modbus/RTU).
• Conexión conveniente a dispositivos de terceros como PLC, DCS, ordenadores de control industrial, controladores de uso general, instrumentos de grabación sin papel o pantallas táctiles.
• Duplo amplificador diferencial de alta impedancia con fuerte antiinterferencia y respuesta rápida.
• La sonda de pH patentada, la solución de referencia interna, se filtra extremadamente lentamente del puente de sal microporoso a una presión de al menos 100 kpa (1 Bar),y su sangrado hacia adelante continúa durante más de 20 mesesEste sistema de referencia es muy estable y la vida útil del electrodo se prolonga en un factor de dos en comparación con los electrodos industriales convencionales.
• Fácil de instalar: 3/4 hilos de tubería NPT para una fácil instalación sumergible o instalación en tuberías y tanques.
• Grado de protección IP68.

3.Las condiciones técnicasEl SLas especificaciones

Nota:El conector del sensor es M16-5 de núcleo impermeable de unión de cabeza masculina.

4.Instalación y- ¿ Por qué?de energía eléctricaC. LasEnlace

4.1 Instalación

Nota: El sensor no debe instalarse al revés ni horizontalmente cuando esté instalado, al menos en un ángulo de 15 grados o más.

4.2 EléctricoConexión

a) Línea roja - cable de alimentación (12 ~ 24 V)
b) Línea negra - tierra (GND)
c) Línea azul - 485A
d) línea blanca - 485B
e) alambre desnudo - alambre blindado
Una vez terminado el cableado, debe comprobarse cuidadosamente para evitar conexiones incorrectas antes de encender.

Especificación del cable: teniendo en cuenta que el cable está inmerso en agua (incluida la del mar) durante mucho tiempo o expuesto al aire, el cable tiene cierta resistencia a la corrosión.El diámetro exterior del cable es Φ6 mm y todas las interfaces son impermeables.

5.Mantenimiento

5.1 Uso yMantenimiento

Cuando se mida el sensor de pH, debe limpiarse en agua destilada (o agua desionizada),y el papel filtrante debe utilizarse para absorber la humedad para evitar la introducción de impurezas en el líquido a ensayar. 1/3 del sensor debe insertarse en la solución a ensayar.
El sensor debe lavarse cuando no esté en uso, insertarse en una funda protectora con una solución de cloruro de potasio de 3,5 mol/l o insertarse en un recipiente con un 3.Solución de cloruro de potasio de 5 mol/l.
Compruebe si el terminal está seco. Si está manchado, limpiarlo con alcohol absoluto y séquelo. Evite la inmersión prolongada en agua destilada o solución proteica y evite el contacto con grasa de silicona.Con un sensor más largo, su película de vidrio puede volverse translúcida o con depósitos, que pueden lavarse con ácido clorhídrico diluido y enjuagarse con agua.debe calibrarse con el medidor para calibrar.
Cuando la calibración y la medición no puedan realizarse mientras el sensor se mantiene y se mantiene de la manera anterior, el sensor ha fallado.

                                                  El pH del tampón estándar Rla eferenciaCuadro

La lectura real y el estándar del instrumento a veces tienen un error de ± 1 palabra.

5.2 Calibración

Nota: El sensor ha sido calibrado antes de salir de fábrica. Si el error de medición no se excede, no debe calibrarse arbitrariamente.
a) Calibración cero
Utilice 250 ml de agua destilada en un cilindro de medición, vierta en un vaso, añada un paquete de polvo de calibración con pH=6.86, mezclar uniformemente con una varilla de vidrio hasta que el polvo esté completamente disuelto, configurar la solución con pH=6.86, coloque el sensor en la solución, espere 3 ¢5 minutos, después de que el valor esté estable, vea si el valor mostrado es 6.86En caso contrario, deberá realizar una calibración cero.

b) Calibración de pendiente
Para la solución ácida: tomar 250 ml de agua destilada en un cilindro de medición, verter en un vaso, añadir un paquete de polvo de calibración con pH=4.00, mezclar uniformemente con una varilla de vidrio hasta que el polvo se disuelva por completo y configurar la solución a pH=4.00En la solución, esperar de 3 a 5 minutos.00En caso contrario, se requiere la calibración de la pendiente.
Para la solución alcalina: tomar 250 ml de agua destilada en un cilindro de medición, verter en un vaso, añadir un paquete de polvo de calibración con pH=9.18, mezclar uniformemente con una varilla de vidrio hasta que el polvo se disuelva por completo y configurar la solución a pH=9.18En la solución, esperar de 3 a 5 minutos.18En caso contrario, se requiere la calibración de la pendiente.

6.Calidad yEl SServicio

6.1 CalidadSeguridad y seguridad

• El departamento de inspección de calidad tiene procedimientos de inspección estandarizados, equipos y medios de prueba avanzados y perfectos, y estrictamente de acuerdo con las regulaciones,para realizar un ensayo de envejecimiento y de estabilidad del producto durante 72 horas, y no permitir que un producto no calificado salga de la fábrica.
• La parte receptora devuelve directamente el lote del producto con una tasa de fallo del 2% y todos los costes incurridos son a cargo del proveedor.La norma de referencia se refiere a la descripción del producto proporcionada por el proveedor..
• Garantizar la cantidad de mercancías y la rapidez del envío.

6.2 Accesorios yEl Sel parePlas artes
Este producto incluye:

• 1 sensor
• Polvo de calibración 3 envases
• 1 ejemplar del manual
• 1 certificado

6.3 Servicios posteriores a la ventaEl SServicioC. Lasel compromiso
La empresa proporciona un servicio local de posventa en el plazo de un año a partir de la fecha de venta, pero no incluye los daños causados por un uso inadecuado.Pero el costo del envío debe ser concebidoSi se daña en el camino, la compañía reparará los daños del instrumento de forma gratuita.
