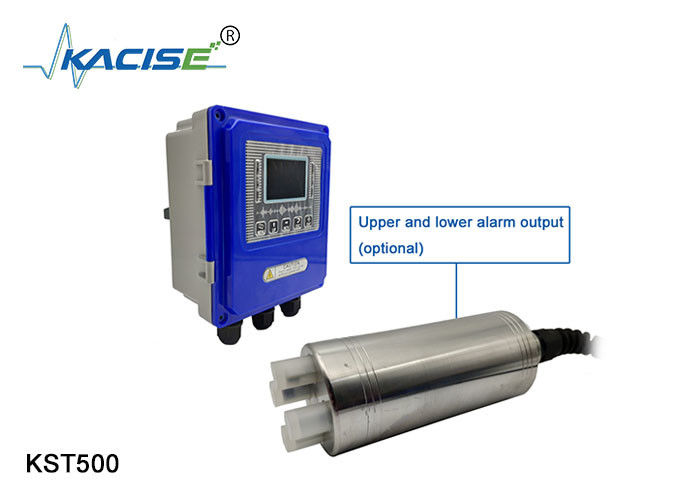

Medidor de turbidez en línea de tratamiento de agua equipado con comunicación 485 y salida 4 - 20mA
Producción Introducción
El medidor de turbidez de tratamiento de agua en línea es un dispositivo de vanguardia diseñado para un monitoreo eficiente de la calidad del agua.que permite una fácil integración en varios sistemas de control industrialLa salida de 4 a 20 mA proporciona señales analógicas precisas y estables, garantizando resultados fiables de medición de la turbidez.ya que ayuda a mantener la producción de agua de alta calidad, salvaguardando tanto los procesos industriales como la salud pública.
Aplicaciones típicas
Se utiliza para medir la turbidez del agua durante el tratamiento de aguas residuales municipales, aguas residuales industriales y lodos industriales.
Medida de la turbidez del agua de refrigeración del filtro en las plantas de agua.
Medición de la turbidez del agua y de los efluentes de los tanques de sedimentación;proceso de producción industrial,
Calidad del agua de refrigeración circulante.
● Usando tecnología de detección de luz dispersa y de luz transmitida
● Función opcional de autolimpieza (lavado con aire o agua)
● Operación del menú inteligente chino/inglés
● Función de registro/carga de datos
● Varias funciones de calibración automática
● Tres conjuntos de interruptores de control de relé
● Límites altos y bajos, control de la histeresis
● 4-20MA / RS485 varios modos de salida de señal
● Se puede configurar la protección con contraseña para evitar errores de funcionamiento no relacionados con el personal.
Principio de medición
El sistema óptico del turbidímetro consta de una lámpara de incandescencia de tungsteno, un detector de 90° para el control de la luz dispersa y un detector de luz de transmisión.El microprocesador del turbidímetro calcula la relación de la señal del detector de 90° y el fotodetector de transmisión.The ratio calculation technique can correct the interference caused by chromaticity and light-absorbing substances (such as activated carbon) and compensate the influence caused by the fluctuation of light intensityEl sistema óptico del turbidímetro también requiere reducir la luz a la deriva y mejorar la precisión del ensayo.
Después de que la onda de luz enviada por el transmisor en el sensor del turbidímetro pasa a través de la absorción, reflexión y dispersión de los objetos medidos en el proceso de transmisión,una parte de la luz transmitida puede iluminar el detector en la dirección de 180° y una parte de la luz dispersa se dispersa hacia el detector en la dirección de 90°La intensidad de luz recibida en el detector de dirección de 180° y 90° tiene cierta relación con la turbidez de las aguas residuales medidas.Así que la turbidez de las aguas residuales se puede calcular midiendo la intensidad de la luz transmitida y la luz dispersa.
Características:
1El uso de la tecnología de compensación mutua de varios rayos puede eliminar los errores de medición causados por la luz de las ventanas, así como los cambios de temperatura y los componentes.
Envejecimiento de las piezas y otros efectos

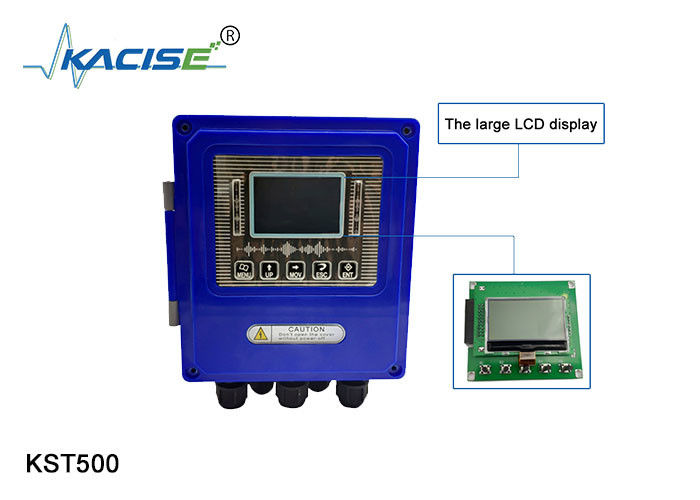

2. pantalla LCD, operación de menú chino, rendimiento estable, alta fiabilidad, operación conveniente para los trabajadores
3El sensor de inserción es fácil de instalar, tiene una alta precisión, buena repetibilidad y una fuerte capacidad antiinterferencia
4Apoyo a la comunicación 485 con salida analógica de 4-20 mA/apoyo al protocolo HART/NB.GPRS.LORA (opción de función)
5- Serie completa de productos, con sensores correspondientes para diferentes rangos de concentración y un amplio rango de medición.
Los sensores del medidor de turbidez se dividen principalmente en tres categorías según los diferentes rangos de medición.
El sensor de entrada de cuatro rayos es adecuado para la medición de altos valores de turbidez.
La transmisión y recepción de la señal son relativas, utilizando el método de compensación de varios haces para calcular el valor de turbidez actual,
| PN |
Rango de acción |
Resolución |
Precisión |
| El KST500 |
0.1-5000NTU |
0.1NTU/1NTU |
Calibración con una precisión del 2% |
| El KST600 |
0 a 10 g/l |
0.01 g/l |
Calibración con una precisión del 2% |
| El KST700 |
0 a 50 g/l |
0.01 g/l |
Calibración con una precisión del 2% |
| El KST800 |
0 a 200 g/l |
0.01 g/l |
Calibración con una precisión del 2% |
También se puede utilizar para medir la concentración de lodo, soportar diferentes unidades, diferentes rangos de personalización.
Diagrama de la estructura del medidor de turbidez
Parámetros técnicos del medidor de turbidez
| Clasificación |
Desempeño |
Parámetro |
| Anfitrión |
Válvula de alimentación |
AC220V o DC24V (elegir una de las dos) |
| Consumo de energía |
< 2W |
| Muestra |
Display LCD chino/LCD a color TFT (versión personalizada) |
| Rango de medición |
El valor de las emisiones de gases de efecto invernadero se calculará en función de las emisiones de gases de efecto invernadero.
El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero.
|
| Resolución |
0.01 NTU,0.1 NTU, 1 NTU,0.01 mg/l |
| Precisión |
Precisión de calibración del 2-3% |
| Temperatura de funcionamiento |
Transmisor -10 ~ 65 °C |
| El material |
El PVC |
| Nivel de protección |
I65/IP67 (versión personalizada) |
| Salida de la señal |
485 comunicación/4-20mA salida analógica/suporte protocolo HART/NB.GPRS.LORA
Comunicación (opción de función)
|
| Método de instalación |
Montura de pared |
| Sensor de la misma |
Válvula de alimentación |
El valor de las emisiones de CO2 |
| Nivel de protección |
el número de IP68 |
| Temperatura |
0 a 60 °C |
| Material del sensor |
Acero inoxidable 304 (tipo de entrada), PVC (tipo de circulación) |
| Duración del cable |
Estándar de 10 metros (extensible) |
| Temperatura de funcionamiento |
0 a 60 °C |
| Temperatura de almacenamiento |
-10 a 60 °C |
| Método de instalación |
Instalación de caída de soporte / instalación montada en la pared con flujo |
Tabla de selección de información de pedido
| Información sobre los pedidosEl SeleccionesT.capaz de |
| KXTX00 |
Analisador de pH/ORP |
| Fuente de alimentación |
El valor de las emisiones de CO2 |
| Accesorios para el transporte de vehículos |
| Duración del cable |
5 metros |
| 10 metros |
| 15 metros |
| 20 metros |
| Compensación de la temperatura |
Sensor sin compensación de temperatura |
| Sensor con compensación de temperatura |
| Salida de la señal |
Sólo 4-20mA |
| Sólo 485 |
| También con 4-20mA, salida de señal 485 |
| Señales personalizadas especiales |
| KLT500-DC24V--5m-Sensor sin compensación de temperatura-Sólo 485 |
Anfitrión de baja turbidez, con adaptador DC 24V, cable entre el anfitrión y el sensor, La longitud del cable es de 5 metros, el sensor está equipado sin compensación de temperatura, y es sólo 485 comunicación. |
