| Lugar de origen: | China (continental) |
| Nombre de la marca: | Kacise |
| Certificación: | certificate of explosion-proof, CE |

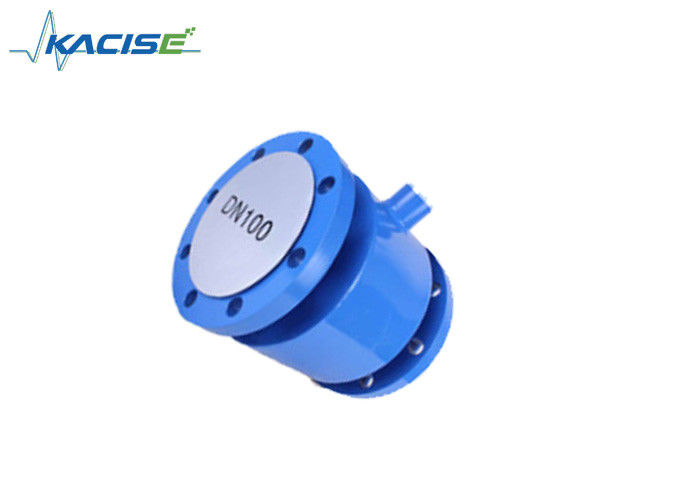

| Número de modelo: | GXEFM2000 |
| Cantidad de orden mínima: | 1pcs |
|---|---|
| Precio: | Negotiable |
| Detalles de empaquetado: | cada unidad tiene caja individual y todas las cajas se embalan en paquetes estándar o los clientes p |
| Tiempo de entrega: | 5-8 días del trabajo |
| Condiciones de pago: | L/C, D/A, T/T, D/P, Western Union, MoneyGram |
| Capacidad de la fuente: | 1000 piezas por semana |
| Tipo: | GXEFM2000 | Gama del uso: | Líquidos eléctricamente conductores |
|---|---|---|---|
| Principio de medición: | La ley de Faraday | Valor medido primario: | Velocidad de flujo |
| Valor medido secundario: | Flujo de volumen | Producto: | Medidor de flujo electromagnético |
| Alta luz: | metro de flujo de las aguas residuales,metro electromágnetico de la corriente |
||
Descripción:
1. Estructuras simples, empresa, ningunas piezas del mueble y vida larga de la operación. (Garantía en 1 año)
2. Ningunas piezas flúidas de interceptación, ninguna pérdida de presión y obstrucción flúida.
3. Ninguna inercia mecánica, respuesta rápida y buena estabilidad, uso en el examen automático, ajuste y controlar.
4. Exactitud de medición no influenciada por parámetros físicos tales como estilo, temperatura, viscosidad, densidad y presión.
Parámetros
| Diámetro del tubo | DN6~DN2600 | |
| Exactitud | 0,3% (opción), 0,5%, 1,0% de F.S. | |
| Repetibilidad | Debajo de 0,25% | |
| Poder | CA: 220V, 50-60Hz; DC: +24V (opción) | |
| Señales de salida | 4~20mA, pulso, 0~5V | |
| Conexión del conducto | M20 * hilo 1,5 | |
| Interfaz de comunicaciones | RS-232; RS-485; CIERVO | |
| Presión de la operación | 1.0MPa, 1.6MPa, 4.0MPa, 16MPa (especial) | |
| Temperatura flúida | -20°C~80°C, 80°C ~130°C, 130°C ~180°C dependiendo del material de la guarnición | |
| Temperatura ambiente | Transductor -15°C ~50°C del sensor -40°C ~80°C. | |
| Humedad ambiente | ≤ 85%RH (en 20C) | |
| Tamaño del mercado del cable | M20×1.5 | |
| Fuente de alimentación | El 220VAC±10%, 50-60Hz±1Hz, el 24VDC±10%, poder de batería (3-5years) | |
| Consumo de energía | ≤ 15W | |
| Grados de la protección | Tipo remoto: sensor IP68, transductor IP65. | |
| Materiales | Electrodo | 316L (acero inoxidable), Hastelloy C, Hastelloy B, titanio, tantalio, etc. |
| Trazador de líneas | PTFE, rubb suave er, caucho duro, F46, FS, PUR. | |
| Tubo de medición | SS 304, acero de carbono | |
| Reborde | El carbono roba, SS304 | |
| Anillo de tierra | 316L (acero inoxidable), HC, Ti, TA, Cu. | |
| Conexión del reborde |
Estándar nacional GB9119-88 (DIN2051, BS4504), JIS, ANSI. Tornillo. Tri abrazadera para el uso sanitario Tipo de la inserción. |
|
| protección de la Ex-prueba | Ib ii BT2 de Exde | |
| Control de calidad |
ISO9001-2008, CE |
|
Sistema de medición
| Principio de medición | La ley de Faraday |
| Gama del uso | Líquidos eléctricamente conductores |
| Valor medido | |
| Valor medido primario | Velocidad de flujo |
| Valor medido secundario | Flujo de volumen |
Diseño
| Características | Sensor sin necesidad de mantenimiento completamente soldado con autógena |
| Versión del reborde con el tubo de flujo sin reducción en la sección de paso | |
| Grados estándar así como de alta presión | |
| La gama del diámetro grande de DN15~3000 con los trazadores de líneas rugosos aprobó para el agua potable | |
| Longitudes específicas de la industria de la inserción | |
| Construcción modular | El sistema de medida consiste en un sensor de flujo y un convertidor de señal. Está disponible como compacto y como versión separada |
| Versión compacta | Con el convertidor 511B: poder 110~240Vac |
| Con el convertidor 521B: corriente continua de 18~36V | |
| Con W800L/W800W: Poder de batería | |
| Versión remota |
En la versión del soporte de la pared con el convertidor 211B (110~240Vac o 221B convertidor 18~36V DC |
| Con el convertidor de W800F: Poder de batería | |
| Gama de la medida | -12… +12m/s /-40.. +40ft/s |
Exactitud de medición
| Condiciones de referencia | Condiciones de flujo similares a EN 29104 |
| Medio: agua | |
| Conductividad eléctrica: ≥300μs/cm | |
| Temperatura: +10~+30℃/+50~+80℉ |
| Setion de la entrada: ≥5DN | |
| Presión de funcionamiento: 1Bar/14.5psig | |
| Exactitud del metro de flujo | Estándar: 0,5% de la tarifa |
| Opcional: 0,2% de la tarifa |
Condiciones de funcionamiento
| Temperatura | |
| Temperatura de proceso | Trazador de líneas de goma duro: -5~+60℃ |
| Trazador de líneas del polipropileno: -5~+90℃ | |
| Trazador de líneas de PTEF: -5~+120℃ | |
| Temperatura ambiente | Estándar (con la vivienda de aluminio del convertidor) |
|
-20~+60℃ (proteja las eléctricas contra la uno mismo-calefacción con temperatura ambiente sobre 55℃ |
|
| Temperatura de Stroage | -20~70℃ |
| Presión | |
| EN 1092-1 | DN2200~3000: PN2.5 |
| DN1200~2000: PN6 | |
| DN200~1000: PN10 | |
| DN65~150: PN16 | |
| DN10~50: PN40 | |
| La otra presión a petición | |
| Longitud de la inserción del ISO | Opcional para DN15~600 |
| ASME B16.5 | 1~24”: 150lb RF |
| La otra presión a petición | |
| JIS | DN10~1000/2~40": 10K |
| La otra presión a petición | |
| Caída de presión | Insignificante |
| Flúido | |
| Condición física | Líquidos conductores |
| Conductividad eléctrica | ≥5μs/cm |
| Contenido de gas permitido (volumen) | el ≤5% |
| Contenido sólido permitido | el ≤70% |
Condiciones de la instalación
| Instalación | Tome el cuidado que el sensor de flujo siempre está llenado completamente |
| Para la información detallada vea el capítulo “precauciones para la instalación” | |
| Sentido de chorro | Delantero y reverso |
| La flecha en el sensor de flujo indica el sentido de chorro positivo | |
| Funcionamiento de la entrada | ≥5 DN |
| Funcionamiento del mercado | ≥2 DN |
Conexión de proceso
| Reborde | |
| EN1092-1 | DN25~3000 en PN6~40 |
| ASME | 1~120" en 150 libras RF |
| JIS | 25~1000 en 10~20k |
| Diseño de superficie de la junta | RF |
| Otros tamaños o grados de la presión a petición | |
