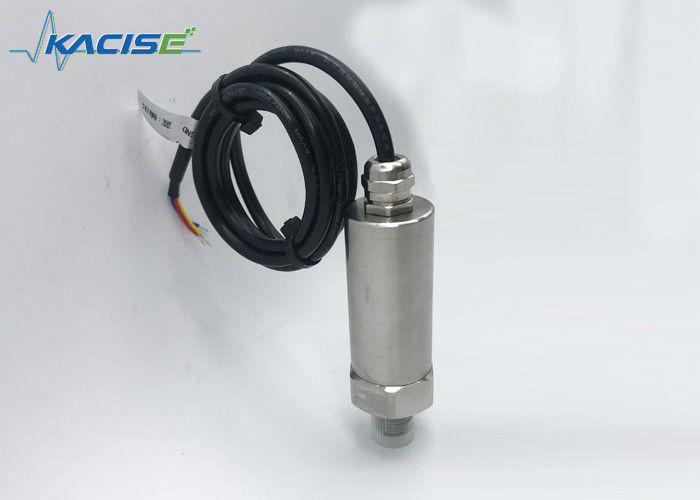

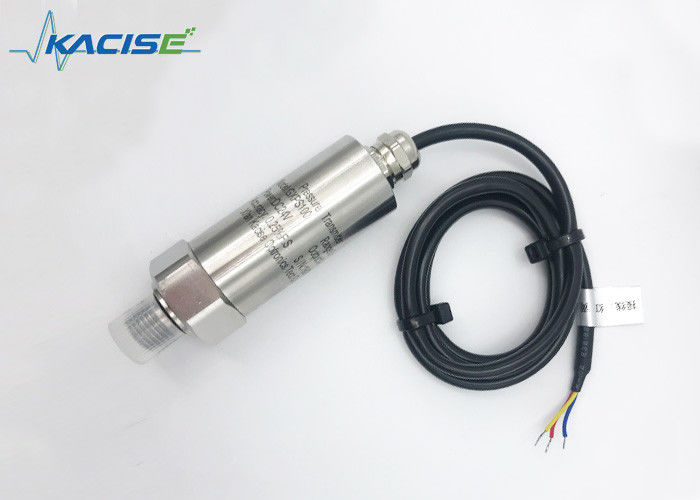

Transmisor de presión piezoresistivo universal GXPS100
Características
☆Exactitud: 0,5%F.S.
☆Importa el núcleo de alta calidad
☆Rango de presión y señal de salida múltiples
☆Varios conectores y puertos de presión
☆Extensión de corriente de línea 2 no polar
☆ Salida de CC y CA
☆ Certificado CE, intrínsecamente seguro para prevenir la explosión
Aplicación
☆Instalación de almacenamiento de gas
☆ Máquina de refrigeración
☆Hidráulico y lubricación
☆Alimentación con agua a presión constante
☆Presión en la tubería
☆Presión del recipiente
☆Petroquímica
☆Control de procesos industriales
Introducción
El transmisor de presión de la serie GXPS100 es de uso civil e industrial de gran volumen,
productos rentables, ampliamente utilizados en la detección de presión de gases y líquidos, como el agua,
aceite, líquidos y gases corrosivos leves.
El producto utiliza una estructura de acero inoxidable de 1Cr18Ni9Ti, importa el
marca famosa de difusión del cuerpo del núcleo de presión lleno de aceite, sensor dedicado
circuito amplificador de instrumentación que puede facilitar la calibración de su escala cero y completa.
Interfaz electrónica y definición de señales
| Señales de salida |
| Dos cables |
4 ~ 20 mA |
| Tres hilos |
0 ~ 5 V,0.5~4.5V, 1~5V, 0~10V ((DC) |
| 2 cables |
3 cables |
El cable |
- ¿ Por qué no? |
Conector |
| El poder |
El poder |
El rojo |
1 |
1 |
| Producción |
Producción |
Azul/verde |
2 |
2 |
| |
Terreno de potencia |
Negro |
3 |
3 |
Parámetro
| Especificación. |
Valor |
| Rango de presión |
0 ~ 0,2MPa...... 60MPa
2 bar... 600 bar
29 psi... 8700 psi
20000MmH20... 6118000mmH2O es la cantidad de dióxido de carbono que contiene.
1.97atm... 592atm
|
| Presión de carga |
1.5 veces el valor nominal de la presión (1.5X) |
| Presión de ruptura |
3 veces el valor nominal de la presión (3X) |
| Precisión |
± 0,5%F.S ((PT 300 o MARS para una mayor precisión están disponibles) |
| Estabilidad |
Valor típico 0,25% F.S., valor máximo: 0,4% F.S. |
| Temperatura de funcionamiento |
-40°C a 120°C |
| Temperatura de compensación |
-10°C ~ 70°C |
| Compatibilidad media |
Todo medio cáustico compatible con 1Cr18Ni9Ti |
| Rendimiento eléctrico |
2 sistemas de cableado |
Sistema de 3 cables |
| Señales de salida |
4 ~ 20 mA |
0 a 5 V |
1 a 5 V |
0.5 ~ 4.5V |
0 a 10 V |
| Fuente de alimentación |
10 ~ 30 Vdc |
8 ~ 30 Vdc |
5V (relación) |
11 ~ 30 Vdc |
| Presión de carga |
(U-10)/0.02 (Ω) |
¥100kΩ |
| El aislamiento |
El valor de las emisiones de CO2 será el valor de las emisiones de CO2. |
| Fuerza eléctrica |
500 V@60 segundos |
| Vibración/impacto |
10g/5~2000Hz, ejes X/Y/Z20g seno 11 ms |
| Presión duradera |
2 por 106círculo de presión @25°C |
| Rango de visualización |
-999~1999@(PT110&PT111) y también |
| Capacidad de contacto |
24V, 1A)@PT111 |
| Conexión eléctrica |
Hirsmann, tapones de aire, cable fijo, cable a prueba de agua |
| Puerto de presión |
M20 por uno.5, G1/4, G1/2, R1/2, NPT1/2 en el caso de los vehículos de las categorías M1 y N2 |
| Tipo de presión |
G, S |
Tiempo de respuesta: 10 ms |
| Certificado |
Modo intrínsecamente seguro E, CE |
| EMI/EMC |
El valor de las emisiones de CO2 de los combustibles fósiles y de los combustibles fósiles se calculará en función de las emisiones de CO2. |
Información sobre los pedidos
Tipo GX-Rango de salida-Puesto de potencia-presión-Conexión eléctrica-Largo del cable-Paquete
1.Tipo: PS100=tipo universal, PS100E=modo intrínsecamente seguro, indicador PS110=PS100+
2.Rango: 0~0,2...60MPa, 0~2bar...600bar= el límite superior del rango
3. Salida:: A=4~20mA, V=0~5Vdc, V05=0,5~4,5Vdc, V1=1~5Vdc, V2=0~10Vdc
4. Potencia: 5Vdc, 24Vdc, 6~24Vdc, 10~30Vdc, 11~30Vdc
5Puerto de presión: M=M20×1.5, G=G1/4, G2=G1/2, R2=R1/2, N2=NPT1/2 y el valor de las emisiones de CO2 es el valor de las emisiones de CO2
6. Conexión eléctrica: H=DIN43650-A, GX=GX16-7, C=salidas fijas del cable, CW=salidas de unión impermeables
7.Duración del cable: XX m=XX metros 1-150 m
8Envase: Bb, espuma
Por ejemplo, GXPS100-3MPa- A-0,5-DC24-P-Espuma
PS100, el rango de prueba es de 0-3MPa, la precisión es de 0,5%, fuente de alimentación 24Vdc 4-20mA salida, puerto de presión con M20X1.5, envasado en espuma.
