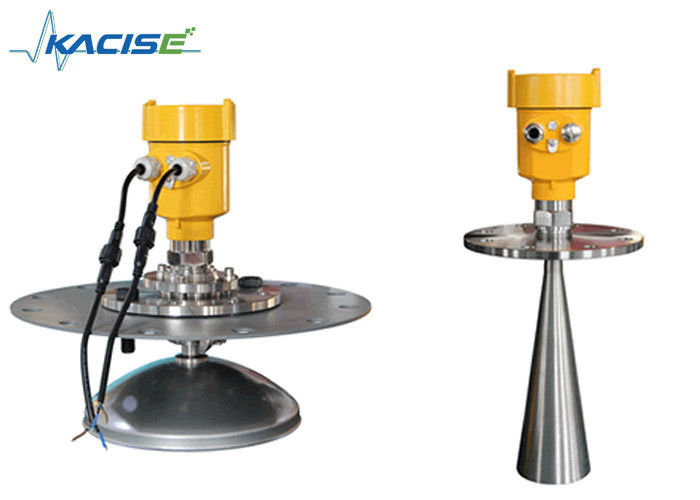

Medidor de nivel de radar de alta frecuencia 26G para material sólido Rango de 80 metros
1. Introducción
Esta serie de medidor de nivel de radar adoptó un sensor de radar de alta frecuencia 26G, el rango de medición máximo puede alcanzar hasta 80 metros. La antena se optimiza aún más el procesamiento, los nuevos microprocesadores rápidos tienen mayor velocidad y eficiencia, se puede hacer el análisis de la señal, la instrumentación se puede utilizar para el reactor, el silo sólido y el entorno de medición muy complejo.
2. Principio
El pulso de microondas de la antena del transmisor de nivel de radar es estrecho, la antena de transmisión hacia abajo. La exposición de microondas a la superficie media se refleja nuevamente por el sistema de antena que recibe, envía la señal al circuito electrónico automáticamente convertida en señales de nivel (debido a que la velocidad de propagación de microondas, la onda electromagnética para alcanzar el objetivo y la reflejada de nuevo al receptor esta vez es casi instantáneo)
A Rango establecido B Ajuste bajo C Alto D Área ciega
Especificaciones técnicas y selecciones de modelos:
Aplicación: material sólido, polvo fuerte, fácil de cristalizar, ocasión de condensación
Rango de medición: 80 metros.
Conexión de proceso: brida universal
Temperatura media: -40 ℃ ~ 250 ℃
Presión de proceso: -0.1 ~ 0.1MPa
Precisión: ± 15 mm
Grado de protección: IP67
Rango de frecuencia: 26 GHz
Salida de señal: 4 ... 20 mA / HART (dos hilos / cuatro) RS485 / Modbus
Grado a prueba de explosiones: Exia ⅡC T6 Ga / Exd ia IIC T6 Gb
Medición de datos: fondo de rosca de tornillo o la superficie de sellado de la brida
N ota: Asegúrese de que el medidor de nivel de radar del nivel más alto no pueda ingresar al área ciega de medición (la Figura D se muestra a continuación)
Las características del medidor de nivel de radar 26G:
Tamaño de antena pequeño, fácil de instalar; Radar sin contacto, sin desgaste, sin contaminación.
Casi sin corrosión, efecto burbuja; Casi no se ve afectado por el vapor de agua en la atmósfera, la temperatura y la presión cambian.
Un ambiente de polvo serio en el trabajo del medidor de alto nivel tiene poco efecto.
Una longitud de onda más corta, el reflejo de la inclinación de la superficie sólida es mejor.
El ángulo del haz es pequeño, la energía se concentra, puede mejorar la capacidad del eco y evitar interferencias.
El rango de medición es menor, ya que una medición arrojará buenos resultados.
Alta relación señal / ruido, el estado de fluctuación de nivel puede obtener un mejor rendimiento.
Alta frecuencia, medición de constante dieléctrica sólida y baja de la mejor opción.
La conexión eléctrica
El voltaje de la fuente de alimentación:
(4 ~ 20) mA / HART (sistema de dos cables)
La fuente de alimentación y la señal de corriente de salida comparten un cable blindado de dos núcleos. El rango de tensión de alimentación ver datos técnicos. Para un tipo intrínsecamente seguro, debe existir una barrera de seguridad entre la fuente de alimentación y el instrumento.
(4 ~ 20) mA / HART (sistema de cuatro cables)
Fuente de alimentación separada y la señal de corriente, respectivamente, utilizando un cable blindado de dos núcleos. El rango de tensión de alimentación ver datos técnicos.
RS485 / Modbus
La fuente de alimentación y la línea de señal Modbus se separan respectivamente utilizando un cable blindado de dos núcleos, el rango de voltaje de la fuente de alimentación se ve en los datos técnicos.
3. Tamaño de la apariencia:
Modo de conexión
Diagrama de cableado de dos cables de 24 V de la siguiente manera:
La conexión de cuatro hilos de 220 V es la siguiente:
