Transmisor de presión inalámbrico universal impermeable para el control de procesos industriales

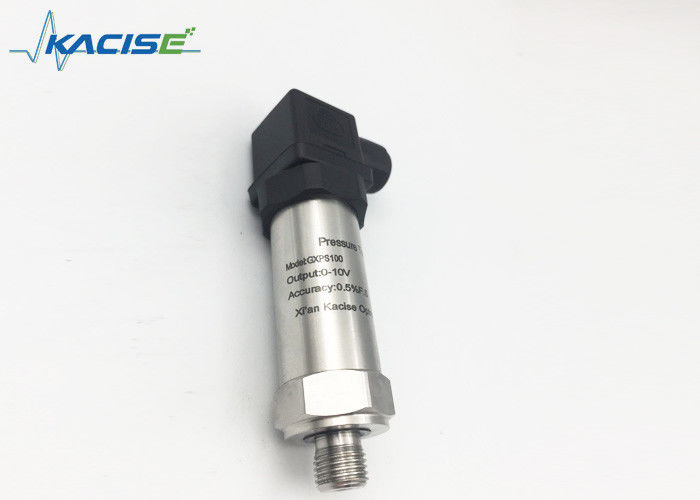

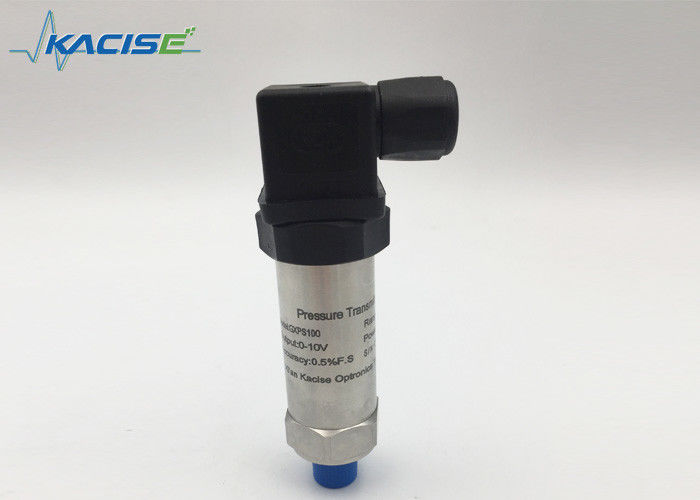

Transmisor de presión piezoresistivo universal GXPS100
1. Características
☆ Precisión predeterminada: 0,5% F.S.
☆ Núcleo lleno de aceite de silicio difuso
☆ Rango de presión y señal de salida múltiples
☆ Varios conectores y puertos de presión
☆ Salida de corriente de línea 2 no polar
2Aplicación
☆ Instalación de almacenamiento de gas
☆ Máquina de refrigeración
☆ Hidráulico y lubricación
☆ Suministro de agua a presión constante
☆ Presión de las tuberías
☆ Presión del recipiente
☆ Petroquímica
☆ Control de procesos industriales
3. Introducción
El transmisor de presión de la serie GXPS100 es un producto de alto volumen, uso civil e industrial, rentable.Líquidos y gases corrosivos leves.
El producto utiliza una estructura de acero inoxidable 1Cr18Ni9Ti y una marca internacional de difusión de cuerpo de núcleo de presión lleno de aceite.
4. Parámetro
| Especificación. |
Valor |
| Rango de presión |
0 ~ 0,2MPa...... 60MPa
2 bar... 600 bar
29 psi... 8700 psi
20000MmH20... 6118000mmH2O es la cantidad de dióxido de carbono que contiene.
1.97atm... 592atm
|
| Presión de carga |
1.5 veces el valor nominal de la presión (1.5X) |
| Presión de ruptura |
3 veces el valor nominal de la presión (3X) |
| Precisión |
± 0,5%F.S ((PT 300 o MARS para una mayor precisión están disponibles) |
| Estabilidad |
Valor típico 0,25% F.S., valor máximo: 0,4% F.S. |
| Temperatura de funcionamiento |
-40°C a 120°C |
| Temperatura de compensación |
-10°C ~ 70°C |
| Compatibilidad media |
Todo medio cáustico compatible con 1Cr18Ni9Ti |
| Rendimiento eléctrico |
2 sistemas de cableado |
Sistema de 3 cables |
| Señales de salida |
4 ~ 20 mA |
0 a 5 V |
1 a 5 V |
0.5 ~ 4.5V |
0 a 10 V |
| Fuente de alimentación |
10 ~ 30 Vdc |
8 ~ 30 Vdc |
5V (relación) |
11 ~ 30 Vdc |
| Presión de carga |
(U-10)/0.02 (Ω) |
¥100kΩ |
| El aislamiento |
El valor de las emisiones de CO2 será el valor de las emisiones de CO2. |
| Fuerza eléctrica |
500 V@60 segundos |
| Vibración/impacto |
10g/5~2000Hz, ejes X/Y/Z20g seno 11 ms |
| Presión duradera |
2×106 círculo de presión @25°C |
| Rango de visualización |
-999~1999@(PT110&PT111) y también |
| Capacidad de contacto |
24V, 1A)@PT111 |
| Conexión eléctrica |
Hirsmann, tapones de aire, cable fijo, cable a prueba de agua |
| Puerto de presión |
M20 por uno.5, G1/4, G1/2, R1/2, NPT1/2 |
| Tipo de presión |
G, S |
Tiempo de respuesta: 10 ms |
| Certificado |
Modo intrínsecamente seguro E, CE |
| EMI/EMC |
El valor de las emisiones de CO2 de los combustibles fósiles y de los combustibles fósiles se calculará en función de las emisiones de CO2 de los combustibles fósiles. |
5Información sobre el pedido
GX-T.Puerto ype-rango-salida-potencia-presión-conexión eléctrica
Tipo de vehículo:PS100 = tipo universal, PS100E = modo intrínsecamente seguro, PS110 = indicador PS100+
Rango de acción:0~0,2...60MPa, 0~2bar...600bar= el límite superior del rango
Producción:A=4~20mA, V=0~5Vdc, V05=0.5~4.5Vdc, V1=1~5Vdc, V2=0~10Vdc
La potencia:5Vdc, 24Vdc, 10 ~ 30Vdc
Puerto de presión:M=M20 por 1.5, G=G1/4, G2=G1/2, R2=R1/2, N2=NPT1/2 y el valor de las emisiones de CO2 es el valor de las emisiones de CO2
Conexión eléctrica:H=DIN43650-A, C=cable fijo
6Interfaz electrónica y definición de señales
