Calibración automática Fácil de instalar Sensor de nivel para variedad Control de medición exacto de líquido
1. Introducción

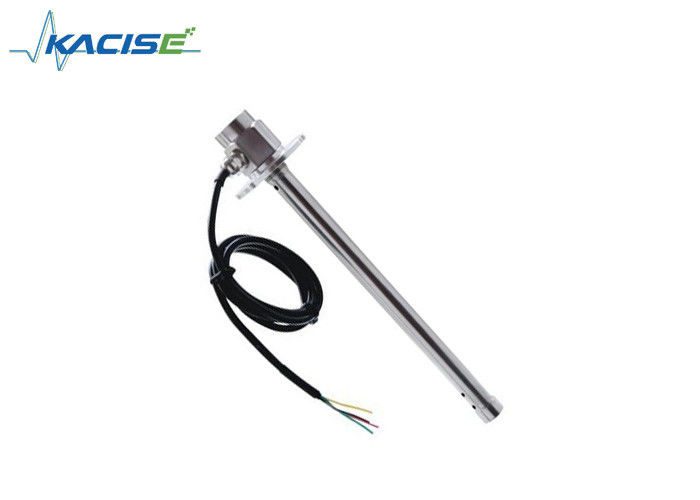

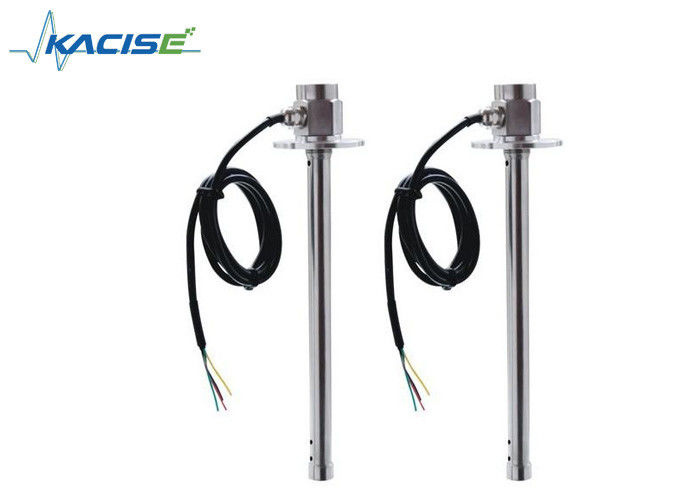

El sensor de nivel de la serie KCF406 es de acuerdo con el principio de capacitancia, utilizando un condensador de RF para cambiar la tecnología de medición para realizar la medición de la altura del líquido.señal de salida con cambio de alto nivel y cambio continuo, sin pasos, alta precisión, alta fiabilidad. Los componentes elásticos, no es ninguna parte móvil, resistencia al impacto, fácil instalación, se puede instalar en todas las ocasiones para gasolina, diesel,nivel de aceite del aceite hidráulico y otros líquidos diversos para una medición y control precisos.
Esta serie de sensores es un instrumento de medición de nivel de medición, tiene la resolución muy alta y la precisión de la medición.no existe la deriva de temperaturaEs decir, con un sensor, no importa que el medio medido sea agua o gasolina o diesel, no importa cómo cambie la temperatura,Puede corregir el nivel de salida de señal muy precisa. resuelto a fondo el etanol y la gasolina, el combustible de metanol, y otros medios difíciles el problema de la medición,y resuelve las diferentes áreas para el aceite diferente y la temperatura de la etiqueta grandes diferencias del problema de error de mediciónEn la actualidad, la tecnología en China es única en el nivel líder internacional.
2. Parámetro
| Especificación. |
Valor numérico |
NoO sea |
|
Fuente de alimentación
|
5 V de corriente continua |
4.5V a 9V |
| El valor de las emisiones de CO2 será el siguiente: |
9V a 36V |
| Temperatura de funcionamiento |
-35°C ~ 75°C |
Personalizable |
| Rango de medición |
100 mm hasta 1500 mm |
Personalizable |
| Rango de presión: |
0.1MPa ¥0.4MPa |
Personalizable |
| Temperatura de almacenamiento |
-40°C ≈ 85°C |
|
| Diámetro de la sonda |
Φ 16 |
Personalizable |
| Instalación |
El hilo/la brida |
|
| Grado a prueba de explosión |
ExdIIC T5 y sus derivados |
|
| Precisión |
± 0,5% |
|
| Salida digital |
Se aplicarán las siguientes medidas: |
|
|
Salida analógica
|
4 ′ 20 mA |
Personalizable |
| El valor de las emisiones de CO2 de los motores de combustión renovable es el valor de las emisiones de CO2 de los motores de combustión renovable. |
Personalizable |
3Interfaz electrónica y definición de señales
Salida digital: alambre rojo, negro, verde y amarillo.
Salida de voltaje analógico: alambre rojo, alambre negro, alambre verde.
Salida de corriente analógica: cable rojo, cable negro.
| C. Lascapaz de |
DDescripción de la conexión |
Las notas |
| El rojo |
24 V más |
|
| Negro |
24 V- |
|
| Amarillo |
Se aplican las siguientes medidas: |
Terminal de recepción de RXD |
| El azul |
Se aplicará el método de ensayo. |
Terminal de envío TXD |
4Proceso de calibración
El sensor adopta la tecnología de la microcomputadora, sin calibración puede aplicarse directamente a todo tipo de medición de líquido corrosivo débil
5. Instalación
1Antes de la instalación, compruebe los accesorios: brida, anillo de goma, anillo O y tornillos.
2. Ponga la raíz del sensor en el anillo O;
3Aplicar sellador resistente al aceite en los dos lados del anillo de goma, luego poner la brida del accesorio y la brida del tanque agujero a agujero, utilizar los tornillos para fijar las dos bridas juntas.Se turnan para apretarlos con fuerza simétrica.
4Coloca el sensor en el tanque por el orificio de la brida, aprétalo con una llave inglesa.
5. cableado del cable de alimentación y de la línea de comunicación, respectivamente, según la definición.
6Inspeccione la línea, si son normales, encender el sensor, estará funcionando normalmente.
7La posición de instalación del sensor debe estar lo más cerca posible del tanque central, reduciendo así el impacto en las fluctuaciones del nivel de aceite.
