Lugar de origen: | China |
Nombre de la marca: | KACISE |
Certificación: | CE |
Número de modelo: | KLD-2601 |
Cantidad de orden mínima: | 0-100 |
---|---|
Precio: | Negotiable |
Detalles de empaquetado: | cartón/caso de madera, o peticiones de los clientes |
Tiempo de entrega: | 5-8 días laborables |
Condiciones de pago: | L/C, D/A, D/P, T/T, Western Union, MoneyGram, PayPal |
Capacidad de la fuente: | 10000pcs/month |
Gama de medición: | 10 metros | Conexión de proceso: | hilo/reborde |
---|---|---|---|
Temperatura media: | -40℃ ~ 130℃ | Presión de proceso: | -0.1~0.3 MPa |
Precisión: | ±5mm | Grado de la protección: | IP67 |
Rango de frecuencias: | 26GHz | Grado a prueba de explosiones: | Ia IIC T6 GB del Ⅱ C T6 GA Exd de Exia |
Alta luz: | Transmisor llano ultrasónico,sensor llano líquido ultrasónico |

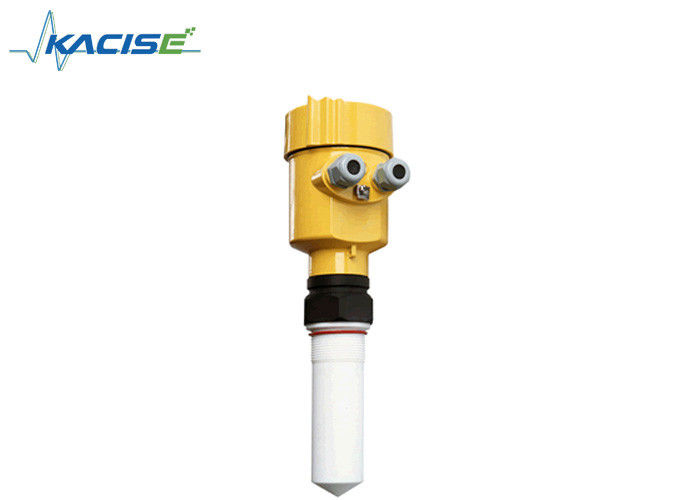

No metro del nivel flúido del radar del contacto para medir constante dieléctrica sólida y baja
Descripción del producto
Este sensor de radar de alta frecuencia adoptado metro 26G del nivel del radar, la gama máxima de la medida puede alcanzar hasta 80 metros. La antena es transformación posterior optimizada, los nuevos microprocesadores rápidos tiene velocidad más alta y la eficacia puede ser análisis hecho de la señal, la instrumentación se puede utilizar para el reactor, el silo sólido y el ambiente muy complejo de la medida
Principio
El pulso llano de la microonda de la antena de transmisor del radar es estrecho, la antena hacia abajo de la transmisión. La exposición de la microonda a la superficie media es reflejada detrás por el sistema de la antena recibe, envía otra vez la señal al circuito electrónico convertido automáticamente en señales llanas (porque la velocidad de la propagación de la microonda, onda electromagnética para alcanzar la blanco y reflejados de nuevo al receptor este vez es casi instantánea)
De la gama B un alto D ángulo muerto bajo determinado del ajuste C
Medida del dato: Parte inferior de la rosca de tornillo o la superficie de lacre del reborde
Nota: Asegúrese de que el metro del nivel del radar el del más alto nivel no pueda entrar en el ángulo muerto de medición (figura D mostrada abajo).
Las características del metro del nivel del radar 26G
Pequeño tamaño de la antena, fácil instalar; Radar sin contacto, ningún desgaste, ninguna contaminación.
Casi ninguna corrosión, efecto de la burbuja; casi no afectado por el vapor de agua en la atmósfera, la temperatura y cambios de la presión.
El ambiente serio del polvo en el trabajo de alto nivel del metro tiene poco efecto.
Una longitud de onda más corta, la reflexión de la inclinación superficial sólida es mejor.
El ángulo de haz es pequeño, la energía se concentra, puede aumentar la capacidad del eco y evitar interferencia.
La gama de medición es más pequeña, porque una medida rendirá buenos resultados.
El alto ratio señal/ruido, el estado de la fluctuación llana puede obtener mejor rendimiento.
De alta frecuencia, medida de la constante dieléctrica sólida y baja de la mejor opción.
Parámetros técnicos
Vivienda | ||
Sello entre la vivienda y vivienda de la cubierta |
Goma de silicona | |
Ventana de la vivienda | Policarbonato | |
El terminal de tierra | Acero inoxidable | |
El voltaje de fuente de alimentación | ||
De dos hilos | El de tipo standard | (16 ~ 26) V DC |
De seguridad inherente | (21,6 ~ 26,4) V DC | |
Disipación de poder | 22.5mA/1W máximos | |
Ondulación permisible | - <100hz> | Uss |
- herzios (100~100K) | Uss | |
Los parámetros del cable | ||
Entrada/enchufe del cable | 1 entrada del cable M20xl.5 | |
1 enchufe ciego | ||
Terminal | ² del corte transversal 1.0m m del conductor | |
Salida | La señal de salida | (4 ~ 20) mA |
Protocolo de comunicación | CIERVO | |
Resolución | 1.6μ A | |
Señal de la falta |
Salida actual constante; 20. 5mA, 22mA, 3.9mA |
|
El tiempo integral | (0 ~ 50) s, ajustables | |
Zona ciega | los extremos de la antena | |
Gama de medición máxima | los 80m | |
Frecuencia microondas | 26GHz | |
Interfaz de comunicaciones | Protocolo de comunicación del CIERVO | |
El intervalo de la medida | cerca de 1 segundo (dependiendo de los ajustes del parámetro) | |
Tiempo del ajuste | cerca de 1 segundo (dependiendo de los ajustes del parámetro) | |
Resolución de pantalla | 1 milímetro | |
Almacenamiento de funcionamiento y temperatura del transporte |
(- ℃ de 40~100) | |
Temperatura de proceso (la temperatura de la pieza de la antena) | (- ℃ de 40~250) | |
Presión | Max.4MPa | |
Sísmico | ² mecánico de la vibración l0m/s, (10 ~ 150) herzios |
Instrucciones de Safty
¡Observe por favor los requisitos eléctricos locales del código!
Cumpla por favor con los requisitos locales para la salud y las normas de seguridad de los personales.
Todos los componentes eléctricos de la operación del instrumento se deben terminar por el entrenamiento formal de profesionales.
Compruebe por favor el letrero del instrumento para proporcionar la reunión de las especificaciones de producto sus requisitos.
Asegúrese de por favor que el letrero del voltaje y del instrumento de la fuente de alimentación en los requisitos.
Grado de la protección
Este instrumento cumple los requisitos de la clase IP66/67 de la protección, asegura por favor la cabeza impermeable del lacre del cable. El diagrama siguiente
Cómo instalar para cumplir los requisitos de IP67
Asegúrese de por favor que la cabeza del lacre no sea dañada. Asegúrese de por favor que el cable no sea dañado.
Asegúrese de por favor que el cable para el uso con la especificación eléctrica de la conexión.
Telegrafíe en el interfaz eléctrico antes de que sus curvados hacia abajo, se aseguren de que el agua no fluirá en la cáscara, vean el ①
Apriete la cabeza del sello del cable, vea el ②
El interfaz eléctrico no utilizará por favor el enchufe ciego firmemente, considera el ③
Comisión del instrumento
Hay tres clases de método del depuración
1) exhibición/teclado
2) depuración del anfitrión
3) programador del PDA del CIERVO
Tamaño del aspecto
Linearidades del metro
Ángulo 20° de la emisión
La precisión considera la carta
Selección modelo del producto
Licencia | |||||
Estándar de P (No-explosión-prueba) | |||||
I de seguridad inherente (Exib IIC T6 GA) | |||||
A prueba de explosiones de seguridad inherente y aislada de D (Exd (ia) IIC T6 GB) | |||||
Tipo/material/temperatura de la antena | |||||
Cuerno/PTEE/-40 del lacre de F… ℃ 130 | |||||
Conexión/material de proceso | |||||
″ A del ½ del hilo G1 de G | |||||
″ NPT del ½ del hilo 1 de N | |||||
Un reborde DN50/PP | |||||
Reborde DN80/PP de B | |||||
Reborde DN100/PP de C | |||||
Aduana del Special de Y | |||||
Longitud de la conexión del buque | |||||
Una conexión 100m m | |||||
B modifica para requisitos particulares | |||||
La unidad electrónica | |||||
2 (4~20) mA/24V DC/de dos hilos | |||||
3 (4~20) mA/24V DC/CIERVO de dos hilos | |||||
4 (4~20) CAs mA/220V/de cuatro cables | |||||
5 RS485/Modbus | |||||
Shell/grado de la protección | |||||
L aluminio/IP67 | |||||
Acero inoxidable/IP67 de G | |||||
Línea del cable | |||||
M M20x1.5 | |||||
″ NPT DEL ½ DE N | |||||
Exhibición del campo/el programador | |||||
A con | |||||
X fuera |
