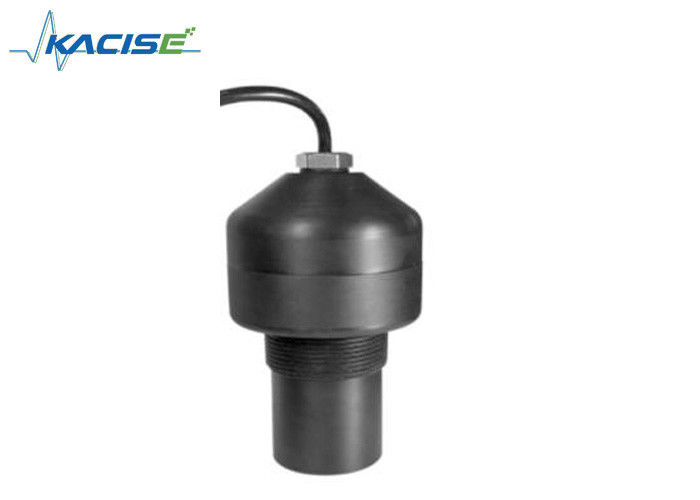

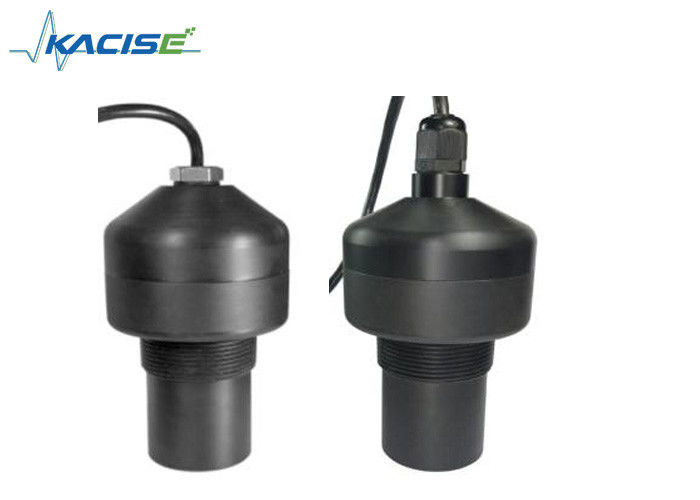

El sensor de nivel de agua con una clasificación de protección IP68 es adecuado para los ambientes de aguas residuales
Introducción
Presentamos nuestro sensor de nivel de agua, con una clasificación de protección IP68, puede resistir la intrusión de polvo y agua de manera efectiva, diseñado específicamente para ambientes de aguas residuales.mide con precisión el nivel del agua incluso en condiciones adversasFácil de instalar y muy confiable, es la opción perfecta para aplicaciones relacionadas con aguas residuales.
Parámetros
| Rango de medición |
1 metro, 2 metros, 3 metros, 4 metros, 5 metros, 6 metros, 7 metros, 8 metros |
| Producción de medición |
distancia entre la superficie emisora de la sonda y la superficie media |
| El hilo del sensor |
diferentes hilos en función del rango de medición |
| Rango de la zona ciega |
diferentes zonas ciegas en función del rango de medición |
| Tensión de alimentación |
DC 24V, salida 1 vía 4-20mA o protocolo RS485 MODBUS de 1 vía |
| Tensión de alimentación |
DC 12V, salida de un solo sentido con protocolo RS485 MODBUS; |
| Muestra |
No se muestra |
| Duración predeterminada del cable |
1 metro |
| El cable |
4 pines |
|
Medio ambiente de trabajo
La temperatura
|
-20 ~ +60 °C |
|
Medio ambiente de trabajo
presión
|
una presión atmosférica estándar |
|
Medio ambiente de trabajo
humedad
|
≤ 90% RH sin condensación |
Características
Alto grado de protección: IP68 Tiempo de respuesta corto
Configuración de direcciones a través de RS485
Salida: analógica o RS485, relacionada con el voltaje de alimentación
Nota
4-20mA de salida: para conectar a tierra de manera fiable la línea azul (mA??);
Por favor conecte el terminal de puesta a tierra a una tierra real, como un tubo de metal que pasa a través del agua, o una barra de metal que se inserta en el suelo.
1No se alinee con la conexión a tierra del gabinete eléctrico, sino que se conecte por separado a un poste de metal o a una tubería de metal insertada bajo tierra.
2La pintura o el óxido de la tubería metálica o de la barra metálica deben ser raspados.
Salida RS485: para conectar la línea negra a tierra de forma fiable;
Por favor conecte el terminal de puesta a tierra a una tierra real, como un tubo de metal que pasa a través del agua, o una barra de metal que se inserta en el suelo.
1No se alinee con la conexión a tierra del gabinete eléctrico, sino que se conecte por separado a un poste de metal o a una tubería de metal insertada bajo tierra.
2La pintura o el óxido de la tubería metálica o de la barra metálica deben ser raspados.
El cableado
1. cableado de 4 ~ 20mA
La fuente de alimentación: línea roja: 24VDC + línea negra: 24VDC
4 ~ 20mA: línea amarilla: mA + línea azul: mA
2. 485 cableado de comunicaciones
La fuente de alimentación: línea roja: 24VDC + línea negra: 24VDC
485 Comunicación: Línea azul: T/R+ Línea amarilla: T/R
3. 485 cableado de comunicaciones
La fuente de alimentación: línea roja: 12VDC+ línea negra: 12VDC
485 Comunicación: Línea azul: T/R+ Línea amarilla: T/R
