Fácil de instalar medidor de flujo de tubería de ultrasonido medidor de flujo
Introducción

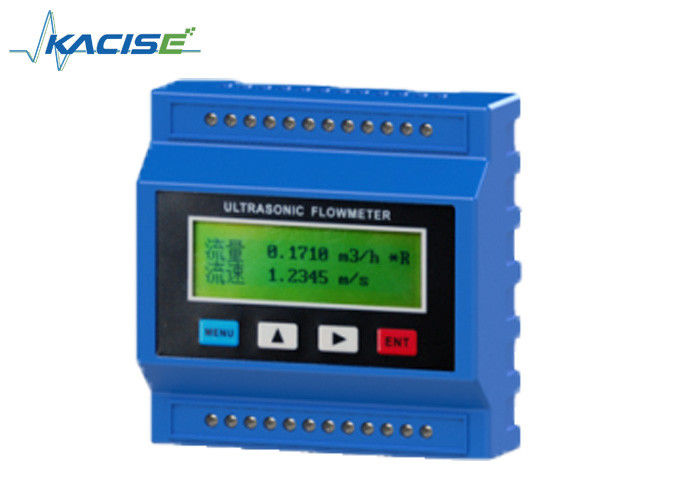

El módulo de medidor de caudal KUFM2000 tiene un volumen pequeño, una función general y un bajo costo.Función general y bajo coste El módulo del medidor de caudal KUFM2000 tiene un volumen pequeño, la función general y el bajo coste.

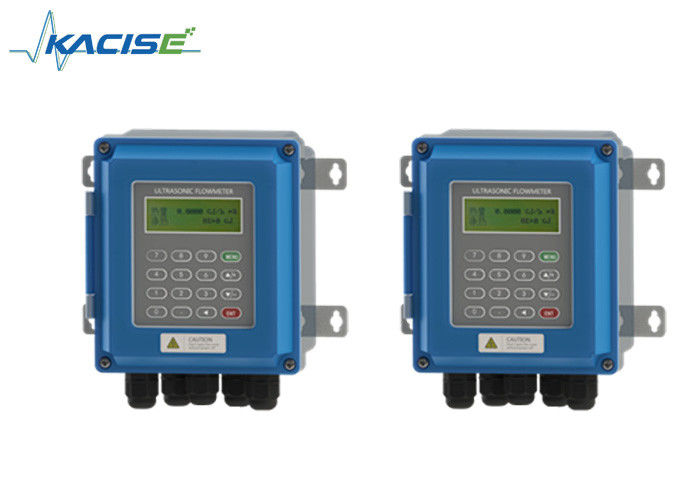

El medidor de caudal ultrasónico de tipo de inserción de la serie KUF2000 consta del medidor y del transductor de inserción. Instale el transductor abriendo dos orificios en la tubería.No hay necesidad de cortar el agua con la herramienta especializadaLos transductores están en contacto directo con el fluido, lo que hace que la medición sea más estable y fiable.
Si se conecta el transductor de temperatura Pt100, puede realizar la medición de calor/energía.
Condiciones de trabajo
| |
Unidad principal |
Sensor de la misma |
| Protección |
Protección IP30 |
Protección IP68 |
| Humedad |
≤ 80% de HRC |
| Temperatura |
-20 a 60 °C |
-30 a 160 °C |
Parámetros básicos
| Precisión |
± 1% |
| Rango de velocidad |
0 ~ ± 10 m/s, medición bidireccional |
| Tamaño del tubo |
DN50 a DN6000 |
| Temperatura |
- 30 ~ 160 °C |
| Tipo de líquido |
Un solo líquido puede transmitir ondas de sonido.
agua de mar, aguas residuales, petróleo, productos químicos, alcohol, etc.
|
| Material de las tuberías |
Acero carbono, acero inoxidable 304, acero inoxidable 316.
La norma de las bridas GB/T9119-2000, GB/T81-94
|
| Salida de la señal |
1 vía de salida 4-20mA ((impedencia 0 ~ 1K, precisión 0,1%)
Salida de pulso OCT de 1 vía ((Ancho de pulso 6 ~ 1000 ms)
Salida de relé de una vía
|
| Entrada de la señal |
3 vía de entrada de 4-20mA, para lograr la medición de calor mediante
conectando una resistencia de platino PT100.
|
| Interfaz |
RS485, soporte para MODBUS |
| Almacenamiento de datos |
Tarjeta SD para almacenar regularmente los resultados preestablecidos (opcional) |
| Fuente de alimentación |
DC8~36V o AC10~30V |
Sensores de inserción opcionales
Sensor de inserción estándar
Adecuado para la tubería se puede soldar directamente, como el acero al carbono y el inoxidable.
espesor de la tubería ≤ 2 0
Rango de medición: DN50~DN6000
Rango de temperatura: -30 ~ + 160 °C
Sensor de inserción extendido
No se pueden soldar directamente, como las tuberías de cemento, hierro fundido, PVC, acero o material compuesto.
espesor de la tubería ≤ 7 0
Rango de medición: DN50~DN6000
Rango de temperatura: -30 ~ + 160 °C
Sensor de inserción paralela
Adecuado para la instalación de espacio insuficiente.
Apto para tuberías soldadas o no soldadas.
espesor de tubería ilimitado, profundidad de inserción = 1/3 del diámetro interno.
Rango de medición: DN80~DN6000
Rango de temperatura: -30 ~ + 160 °C
Accesorios opcionales
Clampada para tuberías
Utilizando una abrazadera de tubería, el sensor de inserción se puede instalar sin soldadura. No es necesario cortar el agua durante la instalación. Especialmente adecuado para tubos de cemento, tubos de hierro fundido, PVC,tubo de cobre o material compuesto.
