Lugar de origen: | China (continental) |
Nombre de la marca: | KACISE |
Certificación: | CE |
Número de modelo: | ROB100 |
Cantidad de orden mínima: | 1 Piece / Pieces |
---|---|
Precio: | Negotiable |
Detalles de empaquetado: | peticiones del cartón o de los clientes disponibles |
Tiempo de entrega: | 5 días laborables después del pago |
Condiciones de pago: | Carta de crédito, D/A, D/P, T/T, Western Union, MoneyGram |
Capacidad de la fuente: | 1000 pedazos / pedazos por semana |
Nombre: | Sensor de la inclinación de la alta precisión | El tipo: | Serie ROB100 |
---|---|---|---|
Características: | Alta precisión y estabilidad a largo plazo | Estándar: | Sección 2 |
Alta luz: | inclinómetros y sensores de la inclinación,sensor inclinable electrónico |
Utilizando la tecnología de los sistemas microelectromecánicos (MEMS), este enfoque avanzado integra perfectamente las mediciones de velocidad angular y aceleración lineal.El sistema combinado resultante permite medidas completas, incluyendo el ángulo de rodadura, el ángulo de inclinación, la aceleración tridimensional y la velocidad angular tridimensional.
Los datos obtenidos relacionados con el ángulo de inclinación y la desviación de la velocidad angular se someten a un proceso preciso de estimación y corrección, facilitado por la aplicación del algoritmo de filtro de Kalman.Este método garantiza la determinación precisa y fiable de los ángulos de orientación y las velocidades angulares, demostrando ser particularmente eficaz en aplicaciones donde la medición precisa del movimiento y la orientación es crítica.
Introducción

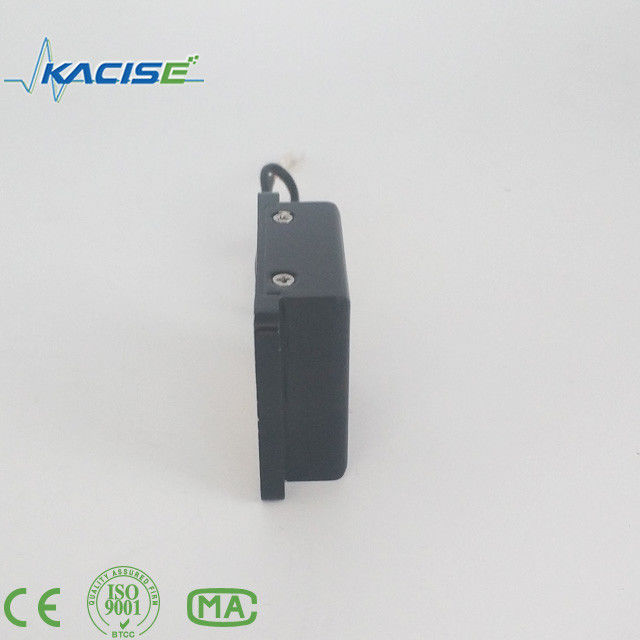

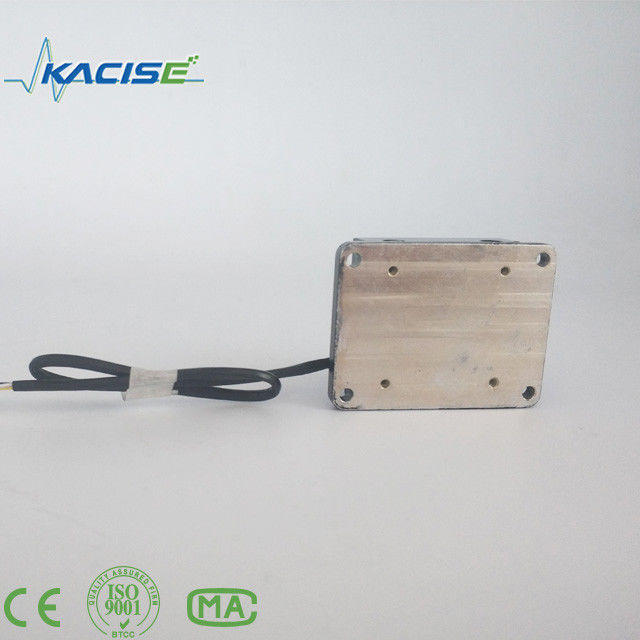

El sensor de inclinación de la serie ROB100, diseñado por Xi'an Kacise Optical Co., Ltd.,es un dispositivo basado en MEMS rentable diseñado específicamente para medir el ángulo entre la superficie medida y el plano horizontalIncorporado con un sistema de control MCU, este sensor garantiza la compensación de temperatura en todo su rango de temperatura operativa (-45°C~+85°C).el sensor se somete a dos rondas de corrección de no linealidad.

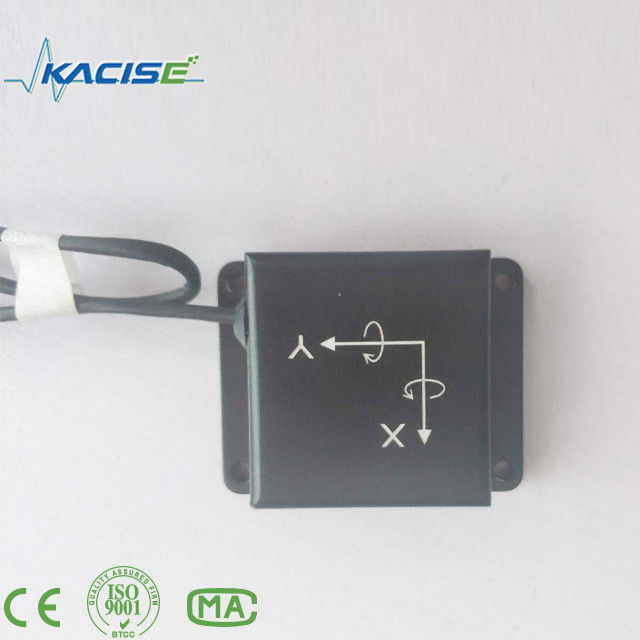

En el caso de la variante del sensor de inclinación de doble eje, el ROB100 emplea un método de cálculo sofisticado basado en los ángulos de inclinación y rodamiento, según lo definido por el sistema de navegación inercial.Este enfoque trasciende una simple combinación mecánica de dos ejes, satisfaciendo los diversos requisitos de medición en diversos campos de control.
Funcionando según el principio de la gravedad sensible de la tierra, el sensor proporciona una salida en tiempo real del ángulo de posición actual con respecto al plano horizontal.y el sensor muestra una resistencia robusta a las interferencias electromagnéticas externas, lo que lo hace adecuado para una operación prolongada en entornos industriales exigentes.y otros campos donde la medición precisa de la actitud es crucial.
Si bien el sensor es particularmente adecuado para mediciones dinámicas en condiciones estáticas o de cambio lento, no se recomienda para aplicaciones que impliquen cambios dinámicos rápidos.Esto delinea sus casos de uso óptimos y subraya su eficacia en escenarios que requieren mediciones precisas y estables de la actitud.
Características
Corrección de señal, compensación y reducción de ruido basada en microprocesadores en todo el rango de temperatura (-45 °C ~ +85 °C).
Sistema de control MCU con compensación de temperatura incorporada para una mayor precisión.
Sensor de inclinación de doble eje que emplea un método de cálculo sofisticado para los ángulos de inclinación y rodadura.
Utiliza el principio de la gravedad sensible de la tierra para la salida de ángulo de posición en tiempo real.
Fácil de instalar y resistente a las interferencias electromagnéticas externas.
Adecuado para el funcionamiento a largo plazo en ambientes industriales adversos.
Ideal para aplicaciones de control de automatización industrial, medición de plataformas y campos relacionados que requieren una medición precisa de la posición.
Aplicación
L Medición de inclinación, sistema de control estable
L Estabilidad y control de la plataforma, guía y navegación inercial
Principales indicadores de rendimiento técnico
Desempeño | |
Rango de medición del ángulo (°) |
Eje X ± 90° Eje Y ± 90° |
Resolución (°) | ≤ 002 |
el desplazamiento cero ((°) | ≤ 02 |
Cero repetibilidad | ≤ 005 |
Error no lineal | ≤ 01 |
ancho de banda (Hz) | ≥ 10 Hz |
horario estable (seg) | 1 |
Indicadores medioambientales | |
temperatura de almacenamiento (°C) | -55°C ≈ 100°C |
Temperatura de funcionamiento (°C) | -45°C ≈ 85°C |
Impacto (g) | 20000 |
Indicador eléctrico |
Dimensiones (mm):
