Lugar de origen: | China |
Nombre de la marca: | Kacise |
Certificación: | CE / ISO / Explosion-proof |
Número de modelo: | KTF |
Cantidad de orden mínima: | 1 |
---|---|
Precio: | Negotiable |
Detalles de empaquetado: | cartón/caja de madera |
Tiempo de entrega: | 5~8 días laborables |
Condiciones de pago: | L/C, D/A, T/T, Western Union, MoneyGram |
Capacidad de la fuente: | 5000e |
DN (milímetro): | DN10 - DN200 | Presión: | 1,6 Mpa, 2.5Mpa, 4.0Mpa, 6.3Mpa, especial |
---|---|---|---|
Mediano: | aceite pesado, líquidos de gran viscosidad del aceite, de gasolina y aceite, químicos y betún | Comunicación: | RS-485 /MODBUS |
Precisión: | 0,5% o 0,2% | Producción: | Pulso, 4-20mA salida analógica, RS485, ciervo |
El material: | Arrabio el acero inoxidable de acero | Fuente de alimentación: | Batería de litio de 12-24VDC /3.6V |
Viscosidad media: | 300-2000mPa.S | Ex-prueba: | ExmdΙΙBT4 |
Alta luz: | metro de flujo de combustible diesel,metro de flujo a prueba de explosiones |

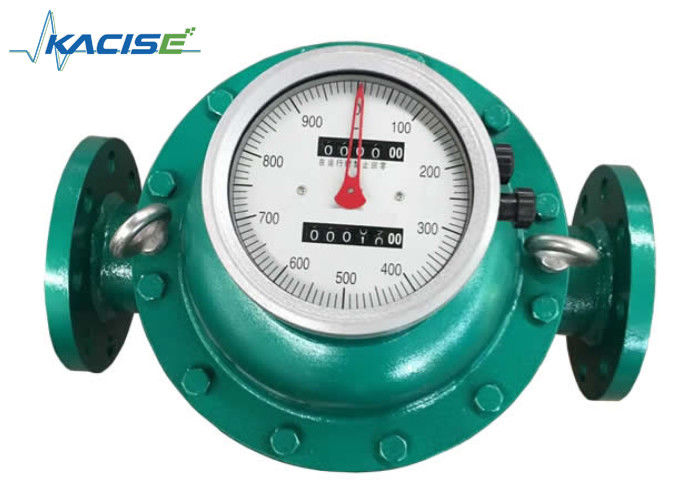

Medidor de flujo de engranaje oval Medidor de flujo de bitúmen de alta viscosidad Medidor de flujo líquido
Descripción
El medidor de flujo de engranaje elíptico es un dispositivo de medición de flujo de desplazamiento positivo diseñado para el monitoreo preciso y constante del flujo de líquido en tuberías, ya sea continuo o intermitente.Especialmente adecuado para medir medios de alta viscosidad como el aceite pesado, el alcohol polivinílico y la resina, divide eficientemente el fluido en porciones de volumen conocidas a través de un elemento mecánico de medición.El volumen total del fluido se determina entonces en función del número de veces que la cámara de medición llena y descarga estas porciones de volumen sucesivamente y repetidamente.
Este medidor de caudal de engranaje oval está especialmente diseñado para medir los caudales de líquido con una viscosidad que oscila entre 300 y 2000 mPa·s,que funcionan en tuberías sometidas a ciertas condiciones de presión y temperaturas que van desde -10°C hasta +100°CSus ventajas incluyen una estructura simple, alta fiabilidad, precisión y un bajo requisito de tuberías. Puede acomodar una amplia gama de viscosidad y velocidad de flujo, por lo que es una opción versátil..
El medidor de flujo de engranaje oval, particularmente en el contexto de la industria petrolera, exhibe una repetibilidad y durabilidad excepcionales.químico, la medicina, el transporte y la alimentación, mostrando su adaptabilidad y fiabilidad en diversas aplicaciones.
Características
- ¿Qué quieres decir?Ventaja del medidor de caudal de engranaje oval
- ¿Qué quieres decir?Tamaño compacto, fácil mantenimiento
- ¿Qué quieres decir?Fácil de leer y operar en pantalla mecánica
- ¿Qué quieres decir?Instalación horizontal o vertical
- ¿Qué quieres decir?Baja pérdida de presión
Especificaciónel
Nombre de la producción | DN15 Medidor de flujo de bitumen oval mecánico de China de bajo flujo |
Mediano | El medio principal es el petróleo |
Precisión | 00,5% o 0,2% |
Producción | Impulso de salida, 4 ~ 20mA Salida y sin salida |
El material | Materiales de hierro fundido, acero fundido o acero inoxidable |
Muestra | Display LCD o Display mecánico local |
Función | Volver a la función cero |
Accesorios | "Y"Filtro o filtro cuadrado |
Temperatura | -20 a 100 °C |
La viscosidad | 0Los componentes de las máquinas de ensayo y de ensayo deberán tener un valor de ensayo superior a 0,6 MPa. |
Principio de trabajo
Insatallación
Diámetro | Material del instrumento | - ¿ Qué? | H. | B. El trabajo | A. No | D | D1 | No | Fr |
DN10 | De hierro fundido | 150 | 100 | 210 | 165 | 90 | 60 | 4 | 14 |
DN15 | De hierro fundido | 170 | 118 | 226 | 175 | 95 | 65 | 4 | 14 |
Acero fundido | 200 | 138 | 232 | 180 | 105 | 75 | 4 | 14 | |
Acero inoxidable | 245 | 120 | 226 | 172 | 95 | 65 | 4 | 14 | |
DN20 | De hierro fundido | 200 | 150 | 238 | 180 | 105 | 75 | 4 | 14 |
Acero fundido | 250 | 164 | 220 | 160 | 125 | 90 | 4 | 18 | |
Acero inoxidable | 236 | 150 | 238 | 225 | 105 | 75 | 4 | 14 | |
DN25 | De hierro fundido | 260 | 180 | 246 | 194 | 115 | 85 | 4 | 14 |
Acero fundido | 300 | 202 | 252 | 185 | 135 | 100 | 4 | 18 | |
Acero inoxidable | 287 | 195 | 246 | 232 | 115 | 85 | 4 | 14 | |
DN40 | De hierro fundido | 245 | 180 | 271 | 200 | 145 | 110 | 4 | 18 |
Acero fundido | 300 | 202 | 293 | 208 | 165 | 125 | 4 | 23 | |
Acero inoxidable | 265 | 178 | 349 | 265 | 145 | 110 | 4 | 18 | |
DN50 | De hierro fundido | 340 | 250 | 372 | 285 | 160 | 125 | 4 | 18 |
Acero fundido | 384 | 262 | 394 | 312 | 195 | 135 | 4 | 23 | |
Acero inoxidable | 265 | 178 | 349 | 265 | 180 | 125 | 4 | 18 | |
DN 65 | De hierro fundido | 420 | 325 | 433 | 360 | 195 | 160 | 8 | 18 |
Acero inoxidable | 365 | 260 | 436 | 319 | 180 | 145 | 4 | 18 | |
DN 80 | De hierro fundido | 420 | 325 | 433 | 360 | 195 | 160 | 8 | 18 |
Acero fundido | 450 | 337 | 452 | 332 | 510 | 170 | 8 | 23 | |
DN100 | De hierro fundido | 515 | 418 | 458 | 380 | 220 | 180 | 8 | 18 |
Acero fundido | 555 | 442 | 478 | 310 | 250 | 200 | 8 | 25 | |
DN 150 | De hierro fundido | 540 | 510 | 557 | 400 | 280 | 240 | 8 | 23 |
Acero fundido | 540 | 510 | 557 | 347 | 300 | 250 | 8 | 26 | |
DN200 | De hierro fundido | 700 | 650 | 720 | 476 | 335 | 295 | 12 | 23 |
Acero fundido | 650 | 650 | 720 | 476 | 360 | 310 | 12 | 26 |
