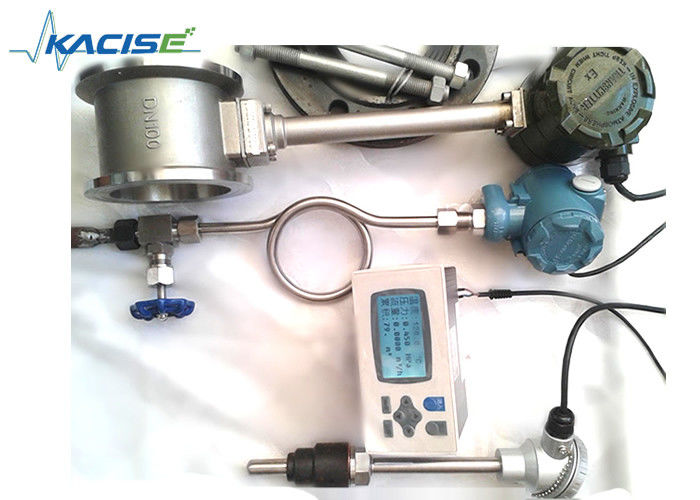

Metro de flujo remoto de vórtice de la exhibición/del control 4 - 20mA comunicación de la salida RS485 para la exhibición del LCD del gas natural

Metro de flujo remoto de vórtice de la exhibición/del control 4 - 20mA comunicación de la salida RS485 para la exhibición del LCD del gas natural

  • Metro de flujo remoto de vórtice de la exhibición/del control 4 - 20mA comunicación de la salida RS485 para la exhibición del LCD del gas natural
  • Metro de flujo remoto de vórtice de la exhibición/del control 4 - 20mA comunicación de la salida RS485 para la exhibición del LCD del gas natural
Metro de flujo remoto de vórtice de la exhibición/del control 4 - 20mA comunicación de la salida RS485 para la exhibición del LCD del gas natural
Datos del producto:
Lugar de origen: China
Nombre de la marca: KACISE
Certificación: ISO / CE / Explosion-proof
Número de modelo: Serie de KVF
Pago y Envío Términos:
Cantidad de orden mínima: 1PC
Precio: Negotiable
Detalles de empaquetado: Cartón/caja de madera
Tiempo de entrega: 7 días laborables
Condiciones de pago: Carta de crédito, D/A, D/P, T/T, Western Union, MoneyGram
Contacto
Descripción detallada del producto
Presión: 1,6 Mpa, 2.5Mpa, 4.0Mpa (especiales) Diámetro: DN15 ~ DN1800
temperatura: -20°C - °C +160 Fuente de alimentación: 24VDC, 220VAC
Comunicación: RS-485/MODBUS, CIERVO Precisión: el ±1.0% (estándar)
Señales de salida: 4~20mA Instalación: Reborde, abrazadera encendido, hilo, inserción
Mediano: El vapor, vapor saturado, CO2, aire, compases ventila, el otro steanm Lenguaje: Ingles chino
Alta luz:

metro de flujo del aire comprimido

,

tipo metro de la inserción de flujo

Display LCD Remote Display and Control 4-20MA Ventilador de flujo de vórtice de gas natural a vapor6.jpgIntroducción



Un medidor de flujo de vórtice es un medidor de flujo de volumen que utiliza el principio del vórtice de Karman para medir el flujo de volumen de gas, vapor o líquido.Puede medir el flujo de volumen en condiciones estándar o el flujo de masaEste tipo de medidor de flujo se utiliza comúnmente para medir el flujo de fluidos en tuberías industriales, incluidos gases, líquidos y vapor.



Las características clave de los medidores de flujo de vórtice incluyen baja pérdida de presión, un amplio rango de medición, alta precisión y una sensibilidad mínima a la densidad, presión, temperatura, viscosidad del fluido,y otros parámetros durante las mediciones del caudal de volumen en condiciones de funcionamientoComo no hay partes mecánicas móviles, estos medidores de caudal ofrecen una alta fiabilidad y requieren un mantenimiento mínimo.Los medidores de flujo de vórtice suelen emplear sensores de tensión piezoeléctricos, ofrecen una alta fiabilidad y funcionan en un rango de temperatura de -40°C a 350°C. Ofrecen tanto señales analógicas estándar como salidas de señales digitales de pulso,hacerlos compatibles con ordenadores y otros sistemas digitalesLos medidores de flujo de vórtice se consideran instrumentos de medición avanzados e ideales.



Los medidores de caudal de vórtice de la serie KVF vienen en especificaciones que van desde DN15 hasta DN600.Se clasifican en medidores de flujo de vórtice de tubo completo y medidores de flujo de vórtice de enchufe en función de las características estructuralesDependiendo de las señales de salida, pueden dividirse en sensores de modo de salida de pulso y transmisores con salida de corriente estándar.Estos instrumentos ofrecen ventajas tales como un amplio rango de medición de flujo, alta precisión, estructura simple, pérdida de presión mínima y ausencia de partes móviles, lo que los hace adecuados para medir el flujo instantáneo y total de fluido en tuberías cerradas.



Medidor de caudal de vórtice de estructura

Metro de flujo remoto de vórtice de la exhibición/del control 4 - 20mA comunicación de la salida RS485 para la exhibición del LCD del gas natural 1

F: el precioLas especies



1Simple y firme, sin partes móviles, alta fiabilidad, el funcionamiento a largo plazo es muy estable
2. Cero deriva, alta precisión
3La pérdida de presión es pequeña, fácil de mantener.
4- Rango de medición, hasta 1: 15
5. amplia gama de aplicaciones, se puede medir el flujo de gas, líquido, vapor
6Amplio rango de temperaturas de funcionamiento: -40 °C a 350 °C
7. señal de impulso de salida o señal de corriente, fácil de usar con el ordenador y otros sistemas digitales



Parámetros



Diámetro del tubo DN15 a DN1800
Materiales de los medidores 1Cr18Ni9Ti
Presión nominal (Mpa) 1.6Mpa; 2.5Mpa; 4.0Mpa
Temperatura media medida (°C) -40 ~ + 250 °C; -40 ~ + 350 °C
Condiciones ambientales Temperatura: -10~+55°C, humedad 5%~90%, presión: 86~106Kpa
Clase de precisión líquido: lectura ± 0.5
Para medir el gas o el vapor: lectura ± 1.0, ± 1.5
Ratio de reducción 1:10;1:15
Coeficiente de pérdida de presión Cd < 2.6
Señales de salida 4-20mA o pulso
Fuente de alimentación

el sensor: +12VDC, +24VDC

Transmisor: +24VDC

Display en el sitio: batería de 3,2 V

Líneas de transmisión de señales STVPV3×0.3 ((tres cables), 2×0.3 ((dos cables)
Instalación Clasificación de las partes de los componentes de las válvulas de frenado
Distancia de transmisión ≤ 500 m
Interfaz de línea de señal Hombre de hilo M20 × 1.5
Niveles de explosión ExdIIBT6
Clase de protección Protección IP65
Permitir la aceleración de las vibraciones 1.0g























































Selección del modelo



KVF                     Parámetros
Diámetro nominal DNXX                   DN15 a DN1800 (mm)
Estructura F: el precio                 Tipo remoto con pantalla
Y                 Tipo compacto con pantalla
Precisión A. No               Tipo de tubería: clase 1.0
B. El trabajo               Tipo de inserción: clase 2.5
Presión nominal 16             1.6Mpa
En el caso de los productos             Personalización
Temperatura máxima del medio M.           < 250 °C
H.           > 250 °C
Otras funciones P         Con compensación de presión
T.         Con compensación de temperatura
PT (en inglés)         Con compensación de presión y temperatura
El poder 1       12 ~ 28VDC
2       85 ~ 265VAC (Display remoto)
3       3Batería de litio de 6 V (en exhibición en el lugar)
Producción A. No     4 a 20 mA
M.     Pulso de tensión
H.     HART
R1     Se trata de un sistema de seguridad.
R2     Se trata de un sistema de seguridad.
Instalación 1   Las demás
2   Freno de sujeción
3   Inserción
4   El hilo
5   Clampada
A prueba de explosión A. No No hay prueba de explosión
B. El trabajo Prueba de explosión intrínseca
G. A prueba de fuego



Paquete



Metro de flujo remoto de vórtice de la exhibición/del control 4 - 20mA comunicación de la salida RS485 para la exhibición del LCD del gas natural 2

Aplicación



Metro de flujo remoto de vórtice de la exhibición/del control 4 - 20mA comunicación de la salida RS485 para la exhibición del LCD del gas natural 3
