Lugar de origen: | Shaanxi, China (continente) |
Nombre de la marca: | KACISE |
Certificación: | CE |
Número de modelo: | GXPS400M |
Cantidad de orden mínima: | 1piece |
---|---|
Detalles de empaquetado: | cada unidad tiene caja individual y todas las cajas se embalan en paquetes estándar o los clientes p |
Capacidad de la fuente: | 2000 pedazos/pedazos por la semana negociable |
Gama de presión: | 0~1 ...... 200mH20 | Exactitud: | 0.1%F.S, 0.25%F.S, 0.5%F.S |
---|---|---|---|
Temperatura de funcionamiento: | -40°C~85°C | Señal de salida: | 4~20mA 0/1~5Vdc 0~10V |
Fuente de alimentación: | 10~30Vdc 6~24Vdc/ac 11~30Vdc/ac | Compatibilidad media: | Todo el medio cáustico compatible con 1Cr18Ni9Ti |
Alta luz: | sensor de la presión de la alta exactitud,Transmisor de presión piezorresistivo |
Introducción
El sensor llano líquido entrado es una clase de sensor de la presión para medir el nivel líquido. De acuerdo con el principio que la presión hidrostática medida es proporcional a la altura del líquido, la presión estática se convierte en señal eléctrica usando el elemento sensible difundido aislado del silicio o el sensor piezosensible capacitivo de cerámica, y después se convierte en señal eléctrica estándar con la remuneración de temperatura y la corrección linear. Es generalmente conveniente para la medida llana líquida de diversos medios en producto petroquímico, metalurgia, energía eléctrica, abastecimiento farmacéutico, drenaje de agua y, protección del medio ambiente y otros sistemas e industrias.
De acuerdo con el principio que la presión hidrostática medida es proporcional a la altura del líquido, el zambullida-tipo transmisor del nivel de líquido utiliza el efecto piezorresistivo del silicio difundido o del sensor de cerámica para convertir la presión estática en una señal eléctrica. Después de la remuneración de temperatura y de la corrección linear. Convertido a la salida actual estándar de la señal de 4-20 MADC. La pieza del sensor del transmisor del nivel de introducción de datos se puede poner directamente en el líquido, la pieza del transmisor se puede fijar por el reborde o el soporte, la instalación y el uso es muy convenientes.

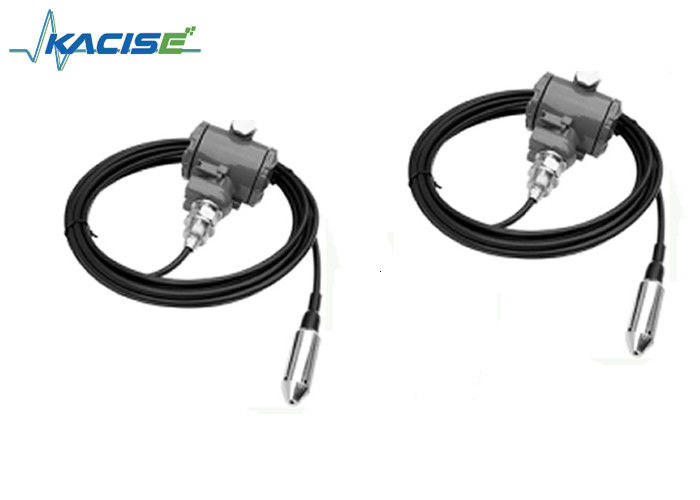

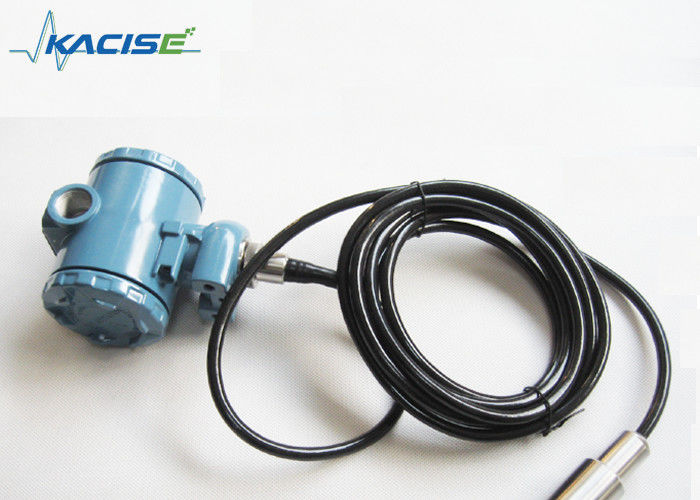

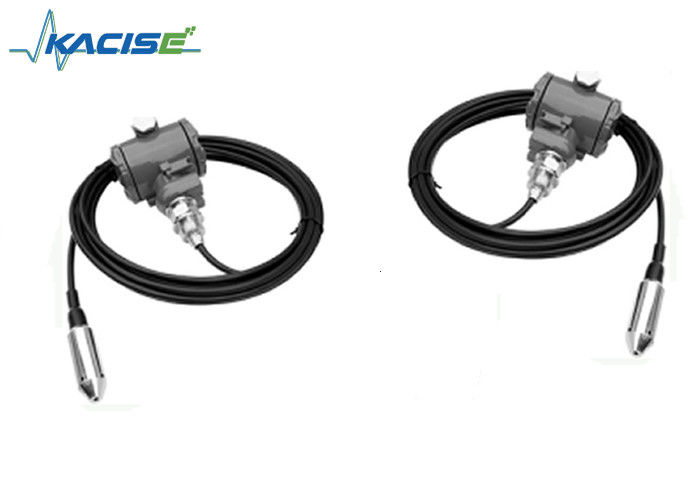

El transmisor del nivel de la serie de GXPS400M es una estabilidad altamente confiable, alta, alta exactitud, transmisor llano tamaño pequeño, partido. Ampliamente utilizado en la detección de un tubo de diámetro bajo y el nivel líquido en la altura del líquido del depósito. Por ejemplo el agua, aceite, líquidos suavemente corrosivos.
El producto utiliza la estructura de acero inoxidable 1Cr18Ni9Ti con base aceite-llenada importación de la presión, enfoque dedicado y el circuito de la conversión del transmisor de V/de I, que puede facilitar su calibración cero y completa y regulación programable cero y del palmo externa.
La abrasión, el aceite, el ácido y el álcali resistentes, cable respirable especial de alta resistencia se pueden utilizar dependiendo de la configuración del sitio.
El certificado de seguridad inherente; a prueba de explosiones; Certificado del CE.
No polaridad; ventaja de la salida de la circulación de la salida de dos hilos y trifilar del voltaje para la CA y DC.
Uso
Característica
Definición electrónica del interfaz y de las señales
Cubierta posterior dentro de la definición terminal de la conexión | ||||
Marca | + | - | ||
Actual | 24Vdc | 4~20mA | Protegido | |
Voltaje | 24V (+) | Vout | 24V (-) | Protegido |
Parámetro
Espec. | Valor | |||
Gama de presión |
0~1 ...... 200mH20 9.8KPa… 1900KPa 0.09bar… 19.6bar 0.09atm… 19.3atm 1.4psi… 284psi 2.8inchHg… 579inchHg |
|||
Presión de la carga | presión del valor nominal de 1,5 veces | |||
Presión de la ruptura | presión del valor nominal de 3 veces | |||
Exactitud | 0.1%F.S, 0.25%F.S, 0.5%F.S | |||
Estabilidad | Valor típico 0.1%F.S/year, máximo 0,2% F.S | |||
Temperatura de funcionamiento | -40°C~85°C | |||
Temperatura de la remuneración | -10°C~70°C | |||
Compatibilidad media | Todo el medio cáustico compatible con 1Cr18Ni9Ti | |||
Funcionamiento eléctrico | sistema de 2 alambres | sistema de 3 alambres | ||
Señal de salida | 4~20mA | 0/1~5Vdc | 0~10V | |
Fuente de alimentación | 10~30Vdc | 6~24Vdc/ac | 11~30Vdc/ac | |
Presión de la carga | (U-10)/0,02 (Ω) | >100kΩ | ||
Aislamiento | >el 100M Ω@50V | |||
Fuerza eléctrica | 500V@60 segundo | |||
Vibración/impacto | 10g/5~2000Hz, seno 11ms de las hachas X/Y/Z20g | |||
Conexión eléctrica | Impermeabilice el cable outlet+ dos ring+ rectangular que sella el pegamento del sello gum+ de ring+; IP68 | |||
Puerto de presión | Tipo sumergible, dimensión M27×1.5 de la conexión del manantial de la caja que transmite | |||
Tipo de la presión | G | Tiempo de respuesta: 10ms | ||
EMI/EMC | EMI: EN50081-1/-2; EMC: EN50082-2 | |||
Información el ordenar
Longitud-paquete puerto-eléctrico del cable de conexión de la GX-Tipo-Gama-Salida-Poder-presión
