| Lugar de origen: | China |
| Nombre de la marca: | Kacise |
| Certificación: | Intrinsically safe, explosion proof, CE certificate |
| Número de modelo: | GXPS800 |
| Cantidad de orden mínima: | 1 Piece / Pieces |
|---|---|
| Precio: | negotiable |
| Detalles de empaquetado: | cada unidad tiene caja individual y todas las cajas se embalan en paquetes estándar o los clientes p |
| Condiciones de pago: | Carta de crédito, D/A, D/P, T/T, Western Union, MoneyGram |
| Capacidad de la fuente: | 2000 pedazos/pedazos por semana |
| Gama de presión: | -0,1… - 0.01MPa ...... 200MPa | Exactitud: | ±0.1%F.S, ±0.25%F.S, ±0.5%F.S |
|---|---|---|---|
| Señal de salida: | 4~20mA 0~20mA 0~10mA 0~5V 0~10V | Fuente de alimentación: | 12~30Vdc 12~30Vdc |
| Gama de la exhibición: | -999~1999 | Temperatura de funcionamiento: | -50°C~150°C |
| Alta luz: | sensor de la presión de la alta exactitud,Transmisor de presión piezorresistivo |
||
Uso
Característica
Introducción
El transmisor de presión es un dispositivo que convierte la presión en señal neumática o la señal eléctrica para el control y la transmisión remota.
Puede convertir los parámetros físicos de la presión tales como gas y líquido detectados por el sensor de la célula de carga en señales eléctricas estándar (tales como 4~20mADC, etc.) de suministrar los instrumentos secundarios tales como alarma del indicador, registrador, regulador, etc. para la medida, indicación y ajuste de proceso.

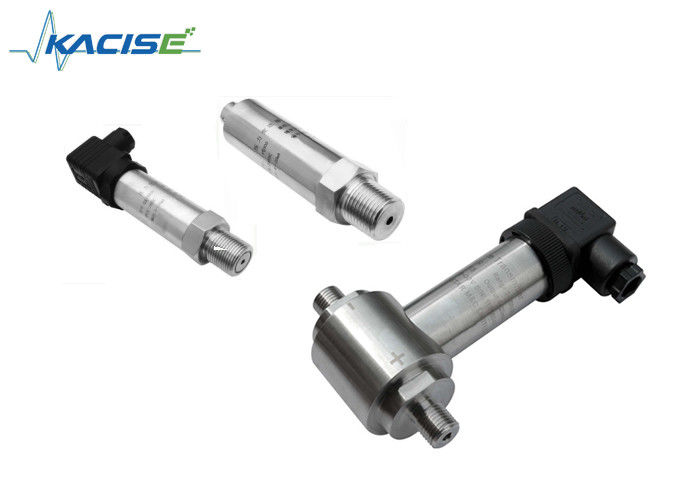

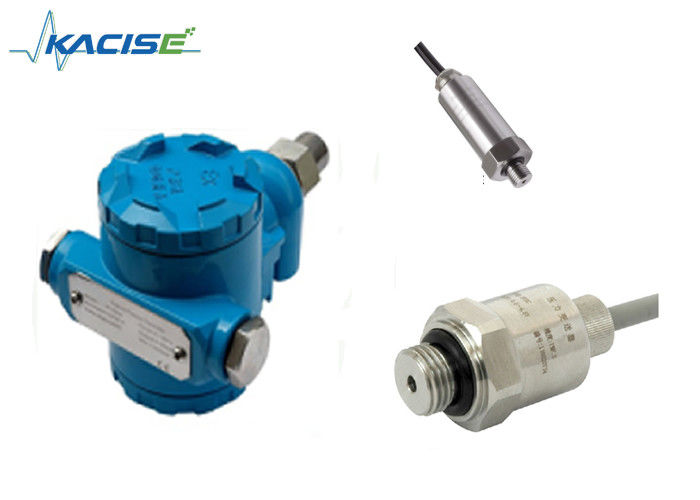

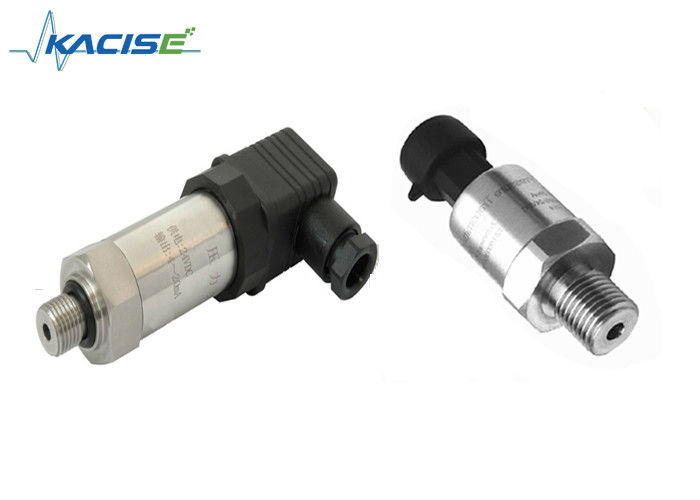

La serie GXPS800 farfulló el transmisor de presión de la película es una gama da alta temperatura, grande, productos de la alta precisión. Ampliamente utilizado en el gas, detección líquida de la presión, tal como agua, aceite, líquidos corrosivos suaves y gases.
Definición electrónica del interfaz y de las señales
| Conexión eléctrica | |||||
| alambre 2 | alambre 3 | alambre 4 | Cable | Hirschmann | Enchufe del aire |
| Poder | Poder | Power+ | Rojo | 1 | 1 |
| Salida | Salida | Output+ | Azul | 2 | 2 |
| Tierra del poder | Poder - | Negro | 3 | 3 | |
| Salida | Verde | ||||
| Protegido | protegido | Protegido | Amarillo | 4 | |
Parámetro
| Espec. | Valor | ||||
| Gama de presión | -0,1….- 0.01MPa ...... 200MPa | ||||
| Presión de la carga | presión del valor nominal de 2 veces (1.5X) | ||||
| Presión de la ruptura | presión del valor nominal de 4 veces (3X) | ||||
| Exactitud | ±0.1%F.S, ±0.25%F.S, ±0.5%F.S | ||||
| Estabilidad | Valor típico 0.25%F.S/year, máximo 0,4% F.S | ||||
| Temperatura de funcionamiento | -50°C~150°C | ||||
| Temperatura de la remuneración | -20°C~120°C | ||||
| Compatibilidad media | Todo el medio cáustico compatible con 1Cr18Ni9Ti | ||||
| Funcionamiento eléctrico | 2 sistema del alambre del alambre system3/4 | ||||
| Señal de salida | 4~20mA, 0~20mA, 0~10mA, 0~5V | 0~10V | |||
| Fuente de alimentación | 12~30Vdc, 0-30VDC, 1-5V, 0.5-3V | ||||
| Presión de la carga | (U-10)/0,02 (Ω) | >20kΩ | |||
| Aislamiento | >el 100M Ω@50V | ||||
| Fuerza eléctrica | 500V@60 segundo | ||||
| Vibración/impacto | 10g/5~2000Hz, seno 11ms de las hachas X/Y/Z20g | ||||
| Presión durable | 2×106pressure círculo @25°C | ||||
| Conexión eléctrica | Hirsmann, enchufes del aire, cable fijo, cable a prueba de agua | ||||
| Gama de la exhibición | -999~1999 | ||||
| Puerto de presión | M20×1.5, G1/4, G1/2, R1/2, NPT1/2, NPT1/4 | ||||
| Tipo de la presión | G, S | Tiempo de respuesta: 10ms | |||
| EMI/EMC | EMI: EN50081-1/-2; EMC: EN50082-2 | ||||
