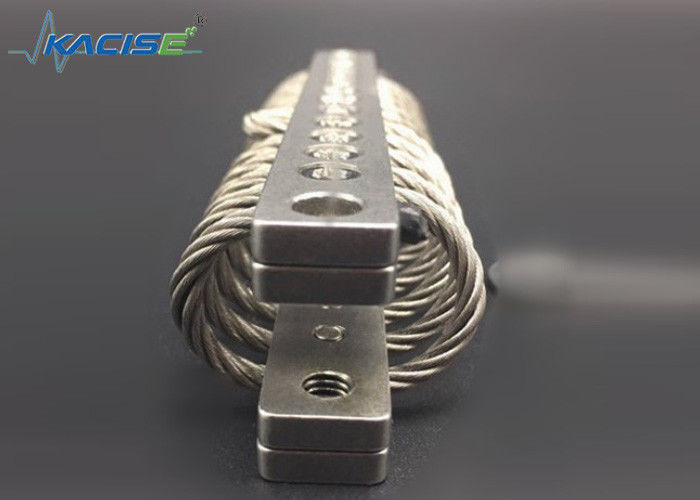

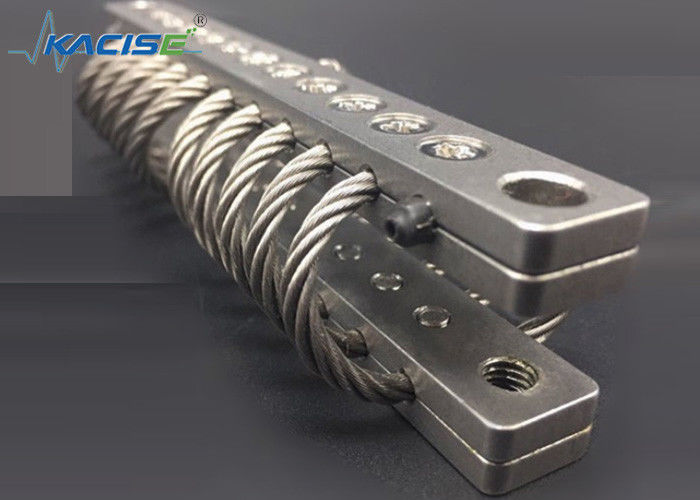

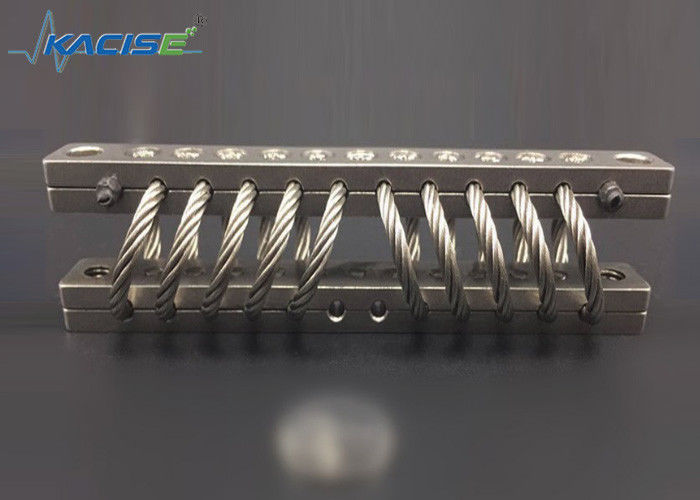

Aisladores industriales de la cuerda de alambre que humedecen/material del acero inoxidable superficie/304 de la madera contrachapada y de la aleación de aluminio 6061-T6

Aislador inoxidable integrado abejón de la cuerda de alambre de acero del control del choque de vibración del gabinete de la electrónica de la cámara del UAV JGX-040-0

1. Descripción de producto

El aislador de vibración de la cuerda de alambre es marco de acero de acero de carbono o inoxidable y el estándar del cable de acero inoxidable según el ciertos cálculo y diseño del módulo de elástico y fabricación de dispositivo de la vibración y de la amortiguación de choque. Puede absorber con eficacia la vibración y la energía del impacto, el dispositivo de protección, reduce ruido. El propósito de proporciona la alta confiabilidad de la vida y de sistema del equipo. Nuestra compañía produce el aislador de vibración de la cuerda de alambre de acero puede absorber con eficacia la vibración y el impacto, reduce ruido. Utilizamos los materiales y el tratamiento de superficie, métodos del control de calidad, las propiedades del producto sí mismo, garantizamos los productos en la temperatura alta-baja, el ambiente químico de la corrosión, las propiedades fuertes de la oxidación-reducción, mucho el polvo y el ambiente de la alta fricción, excelente rendimiento, estable y confiable. Mi compañía ampliamente utilizada en aislador de vibración de la cuerda de alambre, el transporte comercial, la aviación de la navegación, la ingeniería química, la construcción de la defensa nacional y otros campos.

Actualmente, el aislador común de la cuerda de alambre tiene espiral, el arco y anillo, y así sucesivamente. Pero cualquier manera, se hacen de las cuerdas de alambre de acero inoxidables heridas o dobladas. Sus ventajas comunes son que el equipo tiene un efecto de protección de tres vías, puede trabajar confiablemente en el ambiente de alta temperatura y duro, tienen una gama que lleva ancha, un almacenamiento ilimitado y una vida de servicio. En términos de resistencia de impacto, puede alcanzar la atenuación máxima del impacto en el espacio más pequeño, y su deformación permisible vertical puede alcanzar 40 ~60% de la altura del aislador. Se utilizan en el transporte de un poco de equipo, substituyendo el empaquetado a prueba de golpes plástico y de goma original. Los portadores de Rocket y del misil también lo utilizaron. En el lado de la nave, ha pasado los ensayos de un impactador ligero, de un impactador pesado y de una plataforma flotante del impactador, cumpliendo los requisitos de MIL-S-901 y de MIL-STD-167. Los aisladores del cable metálico tienen buenos durabilidad y cansancio. Han probado un aislador del cable metálico de 2.4m m por 150 horas, 7 millones de veces en 13Hz, amplitud del ± 1.5m m, y los resultados están muy bien. También entran 25g a un aislador de vibración con un diámetro de la cuerda de 1.5m m, y realizan la prueba de vibración de la frecuencia de barrido hasta 10kHz. El efecto del aislamiento de vibración es el 95%, que prueba que el aislador de la cuerda puede aislar pequeña amplitud y ruido estructural.

2. Materiales y productos de los finales

Material de la cuerda de alambre utilizamos el acero inoxidable del estándar internacional 304, material de la madera contrachapada, allí somos tres materiales para el acero ordinario, el acero inoxidable 304 y los materiales de la aleación de aluminio 6061-T6 tres. Todas las superficies se tratan con madera contrachapada para asegurar conformidad con industria relevante y estándares militares. La cuerda de alambre galvanizada en baño caliente superficial opcional o los materiales de revestimiento superficiales tales como nilón puede aumentar con eficacia funcionamiento de producto en ambientes duros.
3. Detalles

Diagrama esquemático



Parámetros técnicos


Diámetro de la cuerda de alambre

el diámetro de la cuerda 016-Wire es 1.6m m
el diámetro de la cuerda 024-Wire es 2.4m m
el diámetro de la cuerda 032-Wire es 3.2m m
el diámetro de la cuerda 048-Wire es 4.8m m
el diámetro de la cuerda 064-Wire es 6.4m m
el diámetro de la cuerda 095-Wire es 9.5m m
el diámetro de la cuerda 127-Wire es 12.7m m
el diámetro de la cuerda 159-Wire es 15.9m m
el diámetro de la cuerda 222-Wire es 22.2m m
el diámetro de la cuerda 286-Wire es 28.6m m
el diámetro de la cuerda 318-Wire es 31.8m m

Lazo de la cuerda de alambre

0-10 lazos de la cuerda de alambre
8 -- 8 lazos de cuerda de alambre
6 -- 6 lazos de cuerda de alambre

4. Modelo Number Ordering Code



Modelo de la tablilla

Vacío: El defecto del material del acero de carbono
C1A: La superficie del blanco galvanizado
C2B: La superficie de azul y blanco galvanizada
C2C: La superficie del color galvanizado
C2D: La superficie del verde caqui galvanizado
C2E: La superficie del oro galvanizado
: estabilización superficial de acero inoxidable 304
B: estabilización superficial de acero inoxidable 316
L: El gris anodizó 6061 - aleación de aluminio T6
P: 6061 - superficie de la aleación de aluminio T6 difícilmente
CXX: Los clientes modificaron la adquisición para requisitos particulares

5. Característica


• Ningún arrastramiento o envejecimiento.
• El alto humedecer interno.
• Gama de temperaturas ancha misma.
• Gran variedad de colocaciones posibles.
• Creación de un prototipo rápida y económica.
• Construcción extremadamente rugosa y vida útil larga.
• Aislamiento combinado excelente del choque y de vibración.
• No afectado por los agentes químicos, agua de mar, ozono, rayos ULTRAVIOLETA,…
