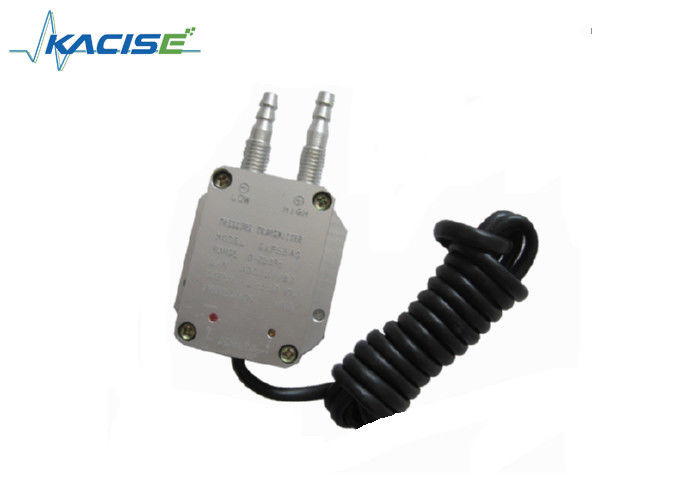

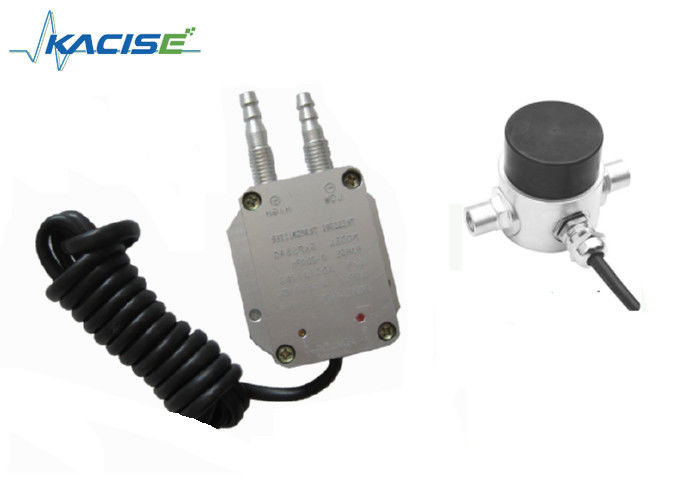

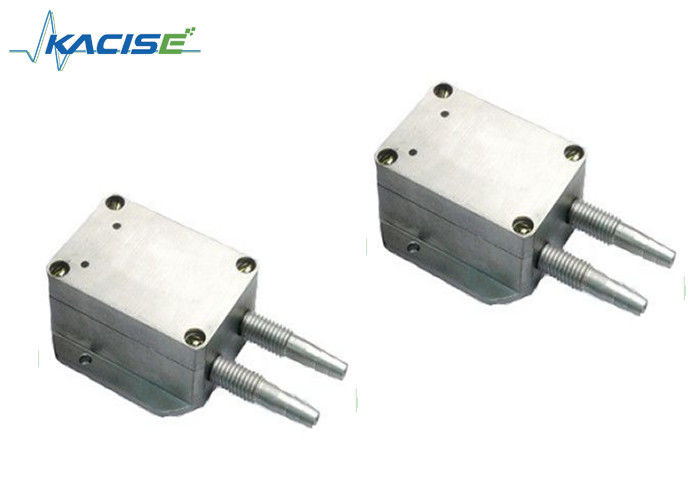

Sensor de presión de alta sensibilidad y precisión Mini Outline Certificación CE
Introducción

El transmisor de presión diferencial de presión de viento GXPS540 adopta un diafragma de alta precisión y alta estabilidad y se ensambla mediante técnicas de aislamiento de tensión.Por medio de una compensación de temperatura y amplificación de señal de estricta precisión, transferir la presión de micro diferencial, la presión del aire, el flujo y otros parámetros a una salida de señal confiable de 4 ~ 20mA o 1 ~ 5V.

Características- ¿ Qué?

• Alta sensibilidad
• Alta precisión y alta estabilidad
• Mini contorno, fácil de instalar

Interfaz electrónica y definición de señales


Parámetro


Dimensión

Hay 2 tornillos de tipo ranura ajustables en el GXPS540.

Z es para ajuste cero.

S es para ajuste de rango completo (si el rango no se cambia, no es necesario ajustar).

Nota: Si el rango es < 1KPa, la colocación puede afectar al punto cero.

Aplicación

• Calderas
• Precipitador de polvo
• Presión del conducto de aire
• Diferencial y presión negativa

Información sobre los pedidos


GX-- Rango de salida - Precisión - Potencia - Estructura - Duración del cable - Paquete

• Rango de acción: 0~±5kPa......10000kPa = el límite superior del rango
• Producción:: A=4~20mA, V=0~5Vdc, V1=1~5Vdc. V2=0~10Vdc
• Precisión:0.25 = ± 0,25% F.S., 0,5 = ± 0,5% F.S.,
• El poderEl valor de las emisiones de dióxido de carbono se calcula en función de las emisiones de dióxido de carbono.
• Puerto de presión: GF=G1/4 hilo femenino, G=G1/4, NF=NPT1/4 hilo femenino, N=NPT1/4
• Conexión eléctrica:C=cable, CW=salidas de conexión impermeables
• Duración del cable: XXm=XX metros 1-150m
• Presión estática:3, 5, 10 veces la presión nominal, 20MPa (nota: presión en la tubería)
• Paquete: Bb, espuma
