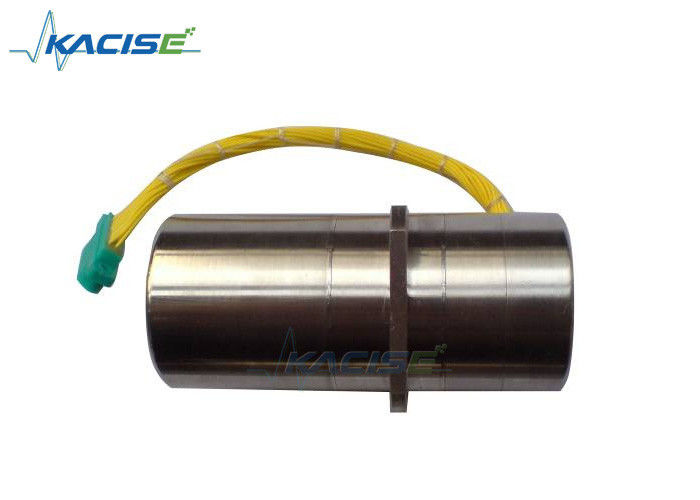

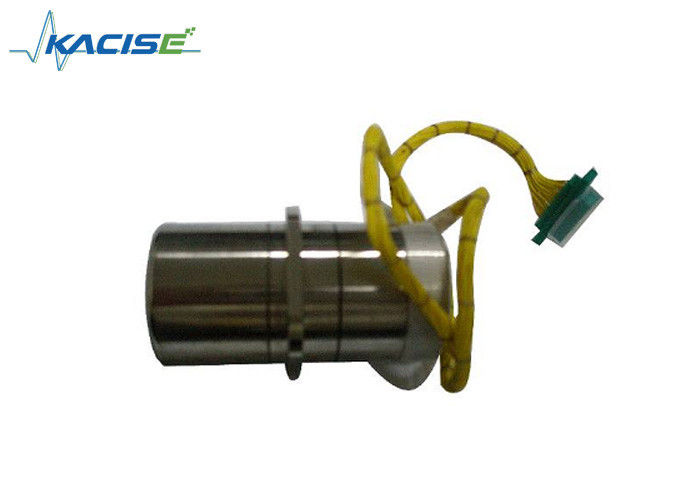

Peso ligero dinámicamente adaptado flexible del giroscopio de Kacise para el espacio aéreo

Peso ligero dinámicamente adaptado flexible del giroscopio de Kacise para el espacio aéreo

  • Peso ligero dinámicamente adaptado flexible del giroscopio de Kacise para el espacio aéreo
  • Peso ligero dinámicamente adaptado flexible del giroscopio de Kacise para el espacio aéreo
  • Peso ligero dinámicamente adaptado flexible del giroscopio de Kacise para el espacio aéreo
  • Peso ligero dinámicamente adaptado flexible del giroscopio de Kacise para el espacio aéreo
Peso ligero dinámicamente adaptado flexible del giroscopio de Kacise para el espacio aéreo
Datos del producto:
Lugar de origen: Shaanxi, China (continente)
Nombre de la marca: KACISE
Número de modelo: KTG-30
Pago y Envío Términos:
Cantidad de orden mínima: 1 Piece / Pieces
Precio: Negotiable
Detalles de empaquetado: peticiones del cartón o de los clientes disponibles
Tiempo de entrega: 5 días laborables después del pago
Condiciones de pago: L/C, D/A, D/P, Western Union, MoneyGram
Capacidad de la fuente: 1000 pedazos/pedazos por la semana negociable
Contacto
Descripción detallada del producto
Deriva al azar: ≤0.03°/h Poder (1 fase): 7&16000V y herzios
Estabilidad de la deriva: ≤0.2°/h No lineal: ≤0.1%F
Tarifa de seguimiento máxima: ≥60°/S Ancho de banda: ≥60Hz
Alta luz:

sensor del giroscopio de los mems

,

módulo del sensor del giroscopio

Giroscopio dinámicamente adaptado flexible de alta precisión tamaño pequeño ligero de Kacise para el espacio aéreo

Característica


  • Ligero
  • Tamaño pequeño
  • Vida de servicio larga
  • Amplio rango dinámico
  • Alta confiabilidad
  • Uso amplio y etc.


Introducción

KTG-30 se ha utilizado en la navegación de la nave, la artillería y otros sistemas para encontrar rápidamente el norte.

Parámetro


ParámetroEspec.VauleUnidad
PoderPoder (fase 3)20&500V y herzios
Poder (1 fase)7&16000V y herzios
funcionamientoDeriva al azar≤0.03°/h
Estabilidad de la deriva≤0.2°/h
No lineal≤0.1%FS
Tarifa de seguimiento máxima≥60°/S
Deriva No-G-sensible≤12°/h/g
Deriva G-sensible≤3°/h/g
Ancho de banda≥60Herzios
Factor de posicionamiento de Torquer≥670°/h/mA
tecnológicoTarifa de la sincronización10000r/min
Tiempo de sincronización≤25S
Pendiente de la salida21±2milivoltio ‘
Torquer primario50±3Ω
esfuerzo de torsión secundario2±0.5Ω
FísicoPeso<130>g
DimensionesΦ29×53milímetro
Reborde30×30milímetro

Trabajo
ambiente

Temperatura-30~85
Vibración5g
Choque≥50g



Instalación


Los productos se deben instalar para asegurarse que ese eje de X (y) y el eje de referencia de la medida, coincide el error de la instalación debe ser menos de 5'.

Operación


  • Solamente los productos que hacen juego el poder apropiado y la placa de circuito bloqueada del lazo para trabajar correctamente, placa de circuito de la necesidad, explican por favor por adelantado.
  • Cuando el producto bajo uso normal, usted debe girar el poder de encender el motor, sobre 30s, y entonces el lazo de la en-cerradura, de modo que los productos en estado del lazo cerrado; el cierre, desconexión cerró el lazo de modo que el producto esté en la operación de anillo abierto, y después desconecta la fuente de alimentación.
  • El producto activado, cerrado en 40s, debe evitar sacudir el producto, el proceso de instalación debe ser luz, se enciende para arriba, la no-colisión del producto, percusión.
  • El producto en el uso del proceso se prohíbe estrictamente para tirar del enchufe.
  • El producto en el uso del proceso, no puede cortocircuitar entre la fuente de la alimentación externa.
  • La anormalidad ocurre durante uso, debe cortar inmediatamente la corriente, aislamiento de fallas, si la falta interna del producto, el cliente notifica puntualmente a mi compañía, mi compañía organizada por la reparación.



Dimensión


Peso ligero dinámicamente adaptado flexible del giroscopio de Kacise para el espacio aéreo 0Peso ligero dinámicamente adaptado flexible del giroscopio de Kacise para el espacio aéreo 1

Definición del conector


El tipo del zócalo: J30J-15T (cable length160~175mm)


Pin no.Definición de funciónObservación
1Salida de la señal de X-AXIS
2TierraPara el poder y las señales de la excitación
3bobina del esfuerzo de torsión de X-AXIS (el extremo)
4Un poder del conductor del motor de la faseAllí-fase 20V, 500Hz
5Fuente de alimentación de la excitación del sensorSingal-phase7V, 16KHz
6Salida de la señal de Y-AXIS
7bobina del esfuerzo de torsión de Y-AXIS (el principio)
8Poder del conductor del motor de la fase de BAllí-fase 20V, 500Hz
9DC+15VPoder para el preamplificador
10DC-15VPoder para el preamplificador
11bobina del esfuerzo de torsión de X-AXIS (el principio)
12FALTA DE INFORMACIÓN
13FALTA DE INFORMACIÓN
14Poder del conductor del motor de la fase de CAllí-fase 20V, 500Hz
15bobina del esfuerzo de torsión de Y-AXIS (el extremo)

NOTA: Lo mismo se aplica a J30J-21T, si el uso el otro zócalo, explica por favor por adelantado.
