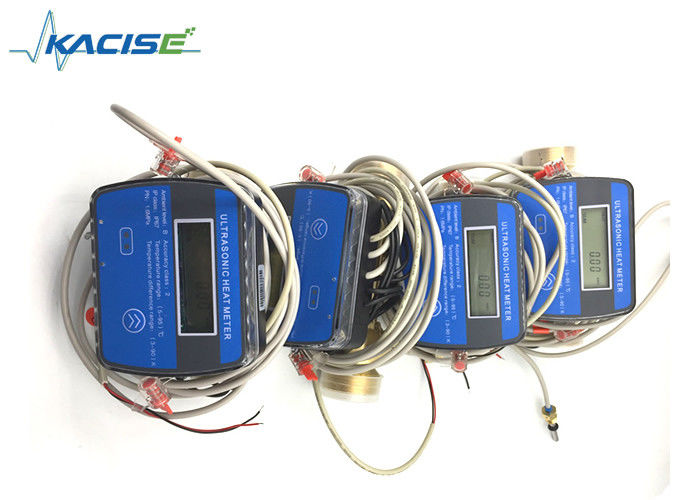

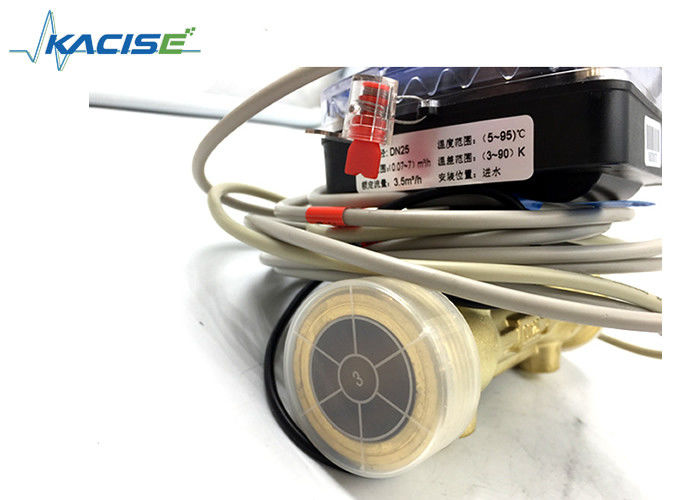

Medidor de calor de ultrasonido Btu Meter de calor de ultrasonido para residencia / apartamentos / edificios
Características
☆ Mide el calor.
☆ Mostrar la temperatura del agua de suministro/retorno y la temperatura diferencial.
☆ Misión de flujo de pila de visualización e instantaneoel medidor de flujo.
☆ Display de tiempo de funcionamiento.
☆ Medición y visualización del frío (para el medidor de calor ultrasónico de calor/frío)
Descripción
Ultrasonic flowmeter is a kind of flowmeter developed based on the principle that the propagation velocity of ultrasonic wave in the flowing medium is equal to the vector sum of the average velocity of the measured medium and the velocity of sound wave in the stationary mediumSe compone principalmente de un transductor y un transductor.
KACISE KUHM2100 serie medidor de agua ultrasónica adopta la tecnología no magnética más avanzada, que tiene las ventajas de alta precisión, funcionamiento estable, fácil mantenimiento,fuerte resistencia a la corrosión, larga vida útil, hermosa apariencia, seguridad y asequible.
Puede utilizarse ampliamente en la medición y el control de procesos industriales, en lugar de un medidor de flujo mecánico para mejorar la precisión y fiabilidad de la medición,en lugar de todo tipo de medidores de flujo de alto rendimiento.
Se utiliza ampliamente en el sistema de calor con gestión de suministro de calor concentrado, gestión de recolección de datos domésticos separados.
Los diferentes modos de comunicación son opcionales según las necesidades de los usuarios.
Especificaciónel
| Diámetro nominal |
DN15 |
DN20 |
DN25 |
DN32 |
DN40 |
| Dimensión (longitud en mm) |
110 |
130 |
160 |
180 |
200 |
| Flujo máximo (m)3/h) |
3 |
5 |
7 |
12 |
20 |
| Flujo normal (m)3/h) |
1.5 |
2.5 |
3.5 |
6 |
10 |
| Flujo mínimo3/h) |
0.03 |
0.05 |
0.07 |
0.12 |
0.2 |
| Lectura del caudal máximo |
999999.99 (m)3) |
| Lectura de calor máximo |
Se aplicará a los vehículos de motor de motor de motor |
| Fuente de alimentación |
3.6VDC |
| Duración de la batería |
> 6 años (batería de litio) |
| Clase de precisión |
Clasificación 2 |
| Modo de comunicación |
Interfaz infrarroja, M-BUS/RS485 |
| Pérdida de prensa |
≤ 0,025 Mpa (bajo caudal normal) |
| Clasificación IP |
IP 68 |
| Rango de temperatura |
(4 a 95) °C |
| Rango de diferencia de temperatura |
(3 a 70) k |
| Diferencia de temperatura de inicio |
0.01k |
| Sensor de temperatura |
Pt 1000 |
| Temperatura ambiente |
+5°C - +55°C |
| Nivel del ambiente |
Nivel A |
| Instalación |
Instalación horizontal y vertical |
| Monitoreo |
8 dígitos |
| Duración del sensor de temperatura |
1.5m |
| Corriente de trabajo |
45 uA |
| Almacenamiento de datos |
Almacenar datos históricos hasta los últimos 24 meses |
Instalación y cuidados
El medidor de calor tanto se puede instalar en el tubo de flujo de entrada o tubo de flujo de retorno (fabrica por defecto instalado en el tubo de entrada, si es necesario instalar en el tubo de retorno,debe estar claramente indicado antes de la fábrica durante la producción). Al instalar, debe prestar atención a que la dirección de flujo del medio sea la misma que la flecha en el cuerpo de la tubería del medidor de calor.
Nota especial: independientemente del medidor de calor instalado en el tubo de entrada o en el tubo de retorno, el sensor de temperatura debe estar correctamente conectado (etiqueta roja para el tubo de entrada, etiqueta azul para el tubo de retorno)
Problemas comunes del instrumento
El medidor no puede funcionar normalmente.
◇ No hay queSistema de calefacción en funcionamiento o no;
◇ No hay queLa válvula de globo está abierta por completo o no;
◇ No hay quela tubería está bloqueada o no;
◇ No hay queel sello de plomo esté completo o no;
◇ No hay queLa batería está bien o no;
◇ El medidor de calor no cuenta
①, instalación invertida del medidor de calor
②Los cables del transductor están rotos.
③, el filtro se bloquea en el tubo de suministro de calor de la habitación de los residentes
◇ ¿Cómo se determina si el filtro se bloquea?
La temperatura de entrada es normal, la temperatura de retorno es demasiado baja, la diferencia de temperatura entre el flujo de entrada y el flujo de retorno es superior a 10°, el caudal es demasiado bajo.3/h), o ahora el caudal, por lo general el filtro está bloqueado, o el usuario no utiliza.
Solución:Cerrar la válvula (válvula de flujo de entrada y de retorno), retirar el filtro, para observar si el filtro es negro, limpiar el filtro y su interior, luego instalar el filtro, abrir las válvulas de tubería,esperar 3 minutos para comprobar si el caudal y la temperatura. es normal.
◇ Los datos del medidor de calor son anormales o saltan
①, la posición de la instalación no es correcta, el nivel del agua baja
②, las tuberías rectas delanteras y traseras son demasiado cortas, la curva es demasiado grande, el diámetro del tubo delantero es
cambiando más grande.
◇ El medidor de calor tiene cantidad de flujo, no hay calor, o el calor es muy grande
①Sin calor se suele invertir la instalación de sensores de temperatura de flujo de entrada y vuelta.
②El calor es muy grande, porque el sensor de temperatura mide la temperatura incorrectamente, la diferencia de temperatura es muy grande.
◇ El medidor de calor tiene una temperatura anormal, o la temperatura es 0.
①, el cable del sensor de temperatura está roto
②La carcasa de acero inoxidable del sensor está rota.
Especificación técnica
| Diámetro |
Flujo mínimo |
Cantidad de flujo |
Flujo máximo |
Duración |
| Se aplicará el procedimiento siguiente: |
Se aplicará el método siguiente: |
El valor de las emisiones de gases de efecto invernadero se calculará en función de la temperatura del aire. |
En el caso de los |
| DN15 |
0.03 |
1.5 |
3 |
110 |
| DN20 |
0.05 |
2.5 |
5 |
130 |
| DN25 |
0.07 |
3.5 |
7 |
160 |
| DN32 |
0.12 |
6 |
12 |
180 |
| DN40 |
0.2 |
10 |
20 |
200 |
| Precisión de las mediciones |
La Comisión ha adoptado una decisión sobre la aplicación de la presente Decisión.Clasificación 2 |
| Conexión |
DN15~DN40 Conexión roscada/DN50~DN300 Conexión de brida |
| Pérdida de presión |
≤ 0,02 MPa |
| Presión de trabajo máxima (MWP) |
1.6MPa |
| Rango de medición del caudal |
1:100 |
| Sensor de temperatura |
1.5m estándar un par de sensor de temperatura PT1000 (el cable de longitud puede ser cambiado) |
| Almacenamiento de datos |
Almacenamiento continuo de registros de 18 meses |
| Protección de apagado |
Después de apagado, el medidor podría guardar todo el registro de antes de la tasa de flujo y el tiempo correspondiente, después de que la energía de vuelta, que la función de medición de recuperación automáticamente, y asegurar la continuación del tiempo |
| Transmisión a distancia |
Se aplicará el procedimiento siguiente: |
| Fuente de alimentación |
Batería de litio de alta potencia |
| Clase de protección |
IP67 (IP68 debe modificarse) |
| Clase ambiental |
Clase B |
| Rango de temperatura |
(5 ̊95) °C |
| Diferencia de temperatura |
(3 ~ 90) K |
| Modo de instalación |
Flujo de entrada o flujo de retorno ((Por defecto es Flujo de entrada, para el flujo de retorno debe indicarse al ordenar) |
| Posición de la instalación |
En el caso de las máquinas de la categoría M2 |
| Persistencia |
Ciclo de servicio ≥ 6 años |
| Muestra |
Display LCD de 8 bits |
| Disturbio antimagnético |
Cuando la intensidad de la interferencia del campo magnético no sea superior a 100 ka/m, no debe afectar a la medición del medidor de agua ni a las características de transmisión remota |
