Lugar de origen: | China |
Nombre de la marca: | Kacise |
Certificación: | CE / ISO / Explosion-proof |
Número de modelo: | KTF |
Cantidad de orden mínima: | 1 |
---|---|
Precio: | Negotiable |
Detalles de empaquetado: | cartón/caja de madera |
Tiempo de entrega: | 5~8 días laborables |
Condiciones de pago: | L/C, D/A, T/T, Western Union, MoneyGram |
Capacidad de la fuente: | 5000e |
Medio: | diesel, aceite, líquido, combustible diesel, aceite, agua pura, comida, aceite | Presión: | 1.6MPa; 2.5MPa; 4.0MPa; los 6.4M |
---|---|---|---|
Instalación: | Hilo; Tubo; Telecontrol; Inserción, reborde | Comunicación: | RS-485 /MODBUS |
Exactitud: | /1.0 1,5% % | Salida: | CIERVO /4-20mA /RS485 /Pulse |
Material: | Steel/SS316L inoxidable /316 | Fuente de alimentación: | Batería de litio de 12-24VDC /3.6V |
Clase de la protección: | IP65 o IP68 | ||
Alta luz: | metro de flujo de combustible diesel,metro de flujo a prueba de explosiones |

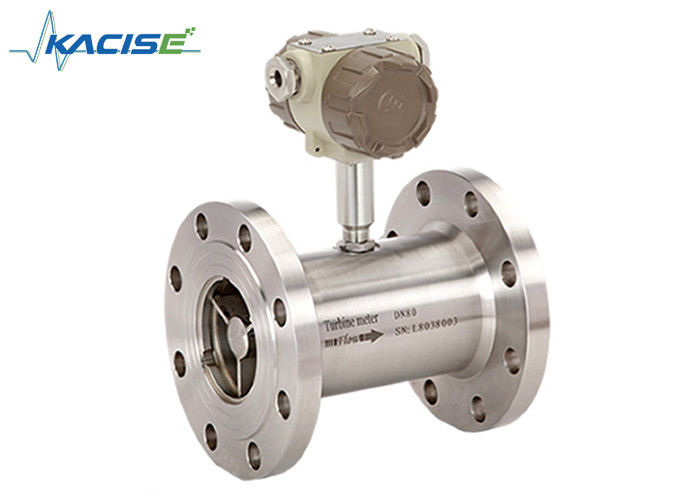

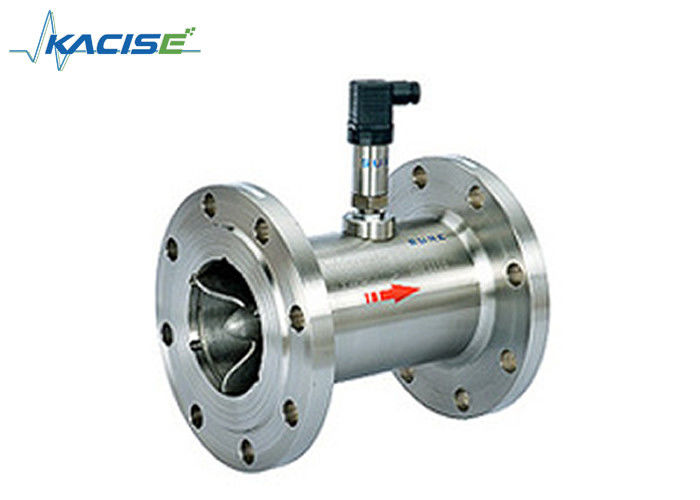

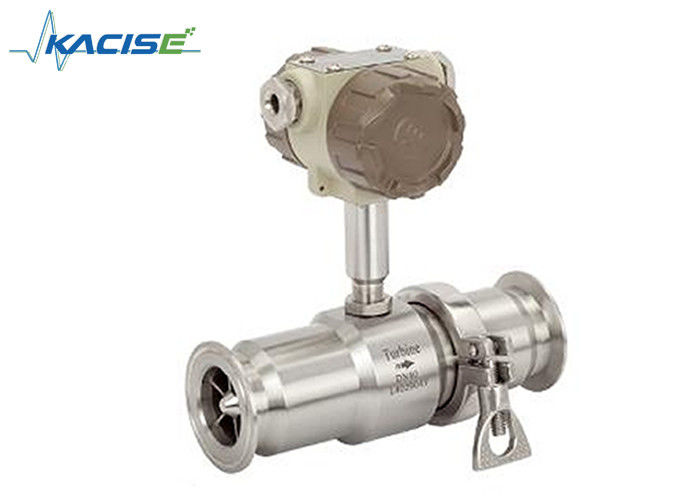

el carburante-aceite diesel de la Ex-prueba/el aceite vegetal/la palma engrasan el flujómetro solvente de acero inoxidable de la turbina del reborde 24VDC
Descripción
El flujómetro de la turbina es una clase de flujómetro de la velocidad con la función de la remuneración de la temperatura y de la presión. Pertenece a una clase de flujómetro de la velocidad. Su principio de trabajo es como sigue: el poder del líquido que fluye conduce la cuchilla de turbina para girar, y su velocidad de rotación es aproximadamente proporcional al flujo de volumen. El flujómetro de la turbina es ampliamente utilizado en petróleo, industria química, energía eléctrica, red del tubo de gas, gas urbano y otros campos, y es ampliamente utilizado en el acuerdo comercial debido a su alta exactitud de medición, buena repetibilidad y estabilidad, amplia gama, respuesta rápida fluir los cambios, capacidad antiinterferente fuerte, transmisión fácil de la señal y otras características.
El flujómetro de la turbina de KXTUF es un nuevo tipo de instrumento inteligente basado en el desarrollo de tecnología monopastilla del microordenador del sensor de flujo de la turbina e integración de la pantalla de visualización, con alta confiabilidad, alta precisión, protección antiinterferente, contra la luz, bajas ventajas costo, es ampliamente utilizado medir el flujo del líquido cerrado de la tubería, hecho del material 1Cr18Ni9Ti, resistencia a la corrosión, ningunas otras impurezas, puede realizar el control cuantitativo, alarma excesiva y otras funciones, son un flujómetro ideal. Los objetos de la medida son petróleo, líquido orgánico, gas de petróleo licuado, gas natural, gas, líquido de la baja temperatura.
Características
Alta exactitud del ☆, generalmente hasta ±1%R, ±0.5%R, alta exactitud hasta 0.2%R
repetibilidad del ☆Good, repetibilidad a corto plazo hasta 0,05% ~ 0,2%, en el acuerdo comercial es la opción preferida del metro de flujo.
Salida del ☆ de la señal de la frecuencia del pulso, conveniente para el totalizador y la conexión con PC; ningún cambio cero e interferencia fuerte resisten
El ☆ que la señal de alta frecuencia (3~4KHz) se puede obtener, la resolución de la señal es fuerte.
Amplio diámetro hasta 1:20, pequeño calibre 1 de la gama del ☆, medio y grande: 10.
Estructura compacta del ☆ y mantenimiento conveniente
Especificaciones
Paremeter | Valor | Unidad | |
Diámetro |
Hilo | 4, 6, 10, 15, 20, 25, 32, 40 | milímetro |
Reborde (abrazadera) | 15, 20, 25, 32, 40, 50, 65, 80, 100, 125.150, 200 | milímetro | |
Exactitud | ±1, ±0.5, ±0.2 (modificados para requisitos particulares) | %R | |
Ratio de la gama | 1:10, 1:15, 1:20 | ||
Material del sensor | 304, 316 (L) etc. de acero inoxidable. | ||
Funcionamiento ambiente |
Temporeros medios. | -20~120 | °C |
Temporeros ambiente | -10~55 | °C | |
Humedad relativa | el 5%~90% | ||
Presión atmosférica | 86~106 | KPa | |
Salida de la señal |
Sensor: señal de la frecuencia del pulso, level≤0.8V eléctrico bajo, ≥8V de alto nivel Transmisor: de dos hilos, señal actual de 4-20 mA DC |
||
Interfaz del Comm | RS485 | ||
Fuente de alimentación
|
Sensor: +12V DC, +24V DC (opcional) Transmisor: +24V DC Tipo local de la indicación: célula incorporada del litio 3V o externo de +24VDC |
|
|
Alambre de la transmisión de la señal | STVPV3×0.3 (3 alambre), 2×0.3 (alambre 2) |
|
|
Distancia de transmisión | No más que 1000 | m | |
Línea de señales interfaz |
Tipo básico: Conector de Hausman o alambre de 3 bases; Tipo a prueba de explosiones: M20 × 1,5 (f) |
||
grado de la Explosivo-prueba |
Tipo básico: prueba de la no-explosión; tipo a prueba de explosiones: ExdIIBT6 |
||
Nivel de la protección | IP65 |
Información el ordenar
Modelo | Observaciones | |||||||
KTF | ||||||||
DN | 4 | 4 milímetros | ||||||
6 | 6 milímetros | |||||||
10 | 10 milímetros | |||||||
15 | 15 milímetros | |||||||
20 |
|
20 milímetros | ||||||
25 | 25 milímetros | |||||||
32 | 32 milímetros | |||||||
40 | 40 milímetros | |||||||
50 | 50 milímetros | |||||||
65 | 65 milímetros | |||||||
80 | 80 milímetros | |||||||
100 | 100 milímetros | |||||||
125 | 125 milímetros | |||||||
150 | 150 milímetros | |||||||
200 | 200 milímetros | |||||||
Tipo | N | Tipo del sensor: +12V o 24V poder, señal de pulso del sistema del alambre de la salida 3 | ||||||
Tipo del transmisor: el poder de +24V, hizo salir 2 el alambre 4-20 mA | ||||||||
B | Tipo elegante: célula del litio, indicador local, sin salida de la señal | |||||||
C | Tipo elegante: poder de +24V, indicador local, 2 salida del alambre 4-20mA/pulse | |||||||
C1 | Tipo elegante: poder de +24V, indicador local, comunicación RS485 | |||||||
protocolo | ||||||||
C2 | Tipo elegante: poder de +24V, indicador local, protocolo del CIERVO | |||||||
Exactitud | 05 |
|
0,5 | |||||
10 | 1,0 | |||||||
02 | 0,2 (pedido especial, plazo de expedición largo) | |||||||
Gama | W | Gama de medición extendida | ||||||
S | Gama de medición estándar | |||||||
Material del cuerpo | S | 304 SS | ||||||
L | 316 (l) SS | |||||||
A prueba de explosiones | N | No a prueba de explosiones | ||||||
E | A prueba de explosiones, ExdIIBT6 | |||||||
Grado de la presión | N | Normal | ||||||
H (x) |
Alta presión |
