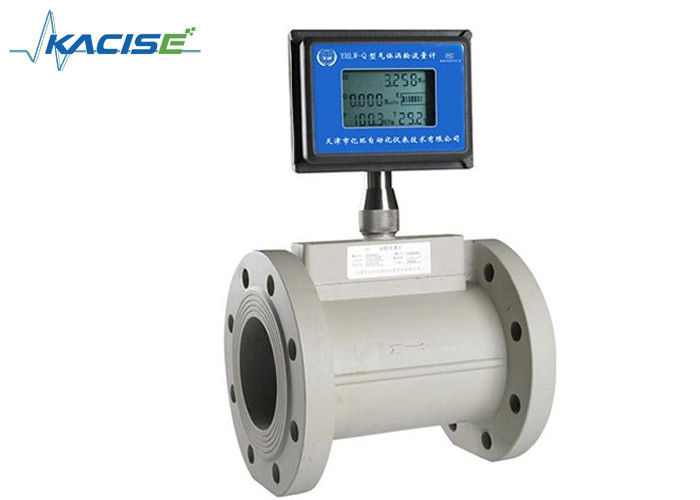

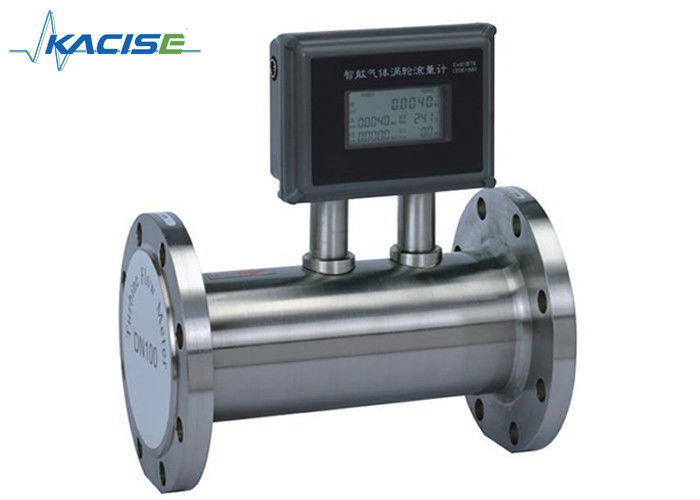

Medidor de caudal de GLP de alta precisión Medidor de caudal de gas natural Medidor de caudal de gas de cocina Medidor de caudal de gas de alimentación doble Medidor de caudal de turbina
Descripción
El medidor de caudal de la turbina es un medidor de caudal de velocidad equipado con capacidades de compensación de temperatura y presión, clasificándolo dentro de la categoría de medidores de caudal de velocidad.Su principio de funcionamiento consiste en la rotación de las palas de la turbina impulsadas por la potencia del fluido que fluyeEste caudalímetro se aplica ampliamente en sectores como el del petróleo, la industria química, la energía eléctrica, la industria de la construcción y la industria de la construcción.redes de tuberías de gas, distribución de gas urbano, y se utiliza con frecuencia en la liquidación comercial debido a sus atributos de alta precisión de medición, fiable repetibilidad y estabilidad, amplio rango de medición,respuesta rápida a las variaciones de flujo, una resistencia robusta a las interferencias y una transmisión de señales perfecta.
El medidor de turbinas de gas de la serie KTFG funciona basándose en la medición de la velocidad del gas.donde las paletas de alisado eliminan el remolino no deseadoLas fuerzas dinámicas del fluido que fluye inducen la rotación en el rotor de la turbina.con una longitud superior o igual a 20 mm,La rueda de la turbina incorpora palas helicoidales en un ángulo conocido con respecto al flujo de gas.y el gas acondicionado y acelerado imparte velocidad angular a la rueda de la turbina en proporción a la velocidad del gas.
Ampliamente utilizado para medir el gas natural, el gas de carbón, el gas licuado y el gas de hidrocarburos ligeros.el medidor de flujo de la serie KTFG de turbinas de gas es experto en proporcionar mediciones precisas y confiables del flujo de gas en diversas aplicaciones.
Características
☆ Instrumento dedicado para la medición de gases
☆ Instrumento dedicado para el sistema de reciclaje de petróleo y gas
☆ Alta precisión: ±1,5%, ±1,0% o ±0,75%
☆ Buena repetición
☆ Temperatura de ensayo, presión y caudal del gas medido; seguimiento y compensación automáticos del caudal; indicación del volumen total del gas en estado estándar; consulta en tiempo real de temperatura, presión,hora y fecha, etc.
☆ Sensor de presión y temperatura incorporado, alto rendimiento de seguridad, estructura compacta y hermosa vista
☆ Bajo consumo de energía, más de 3 años de vida útil para una célula de litio de 3V 10AH
☆ Factor del instrumento, valor del caudal total mantenido durante 10 años después de apagado
Especificaciónel
|
PArámetros
|
Dla inscripción
|
|
DN (mm) y conexión
|
25, 40, 50, 65, 80, 100, 125, 150, 200, 250, 300 conexión por brida 25,
Conexión de 40 hilos
|
| Precisión |
±1,5%, ±1,0% o ±0,75% (se requiere un pedido especial) |
| Proporción de alcance |
1:10; 1:20; 1:30 |
|
|
Material del instrumento
|
Cuerpo: SS304; impulsor: ABS anticorrosivo o aleación de aluminio de alta calidad; indicador: aluminio fundido
|
| Temperatura media (°C) |
-30 °C ~ +80 °C / -86 °F ~ +176 °F |
|
Condiciones ambientales
|
Temperatura: -20°C ~ +60°C / -68°F ~ +140°F Humedad relativa: 5% ~ 90%,
Presión atmosférica: 86 ~ 106 KPa
|
|
Señales de salida
|
Sensor: señal de frecuencia de pulso, nivel bajo inferior a 0,8 V, nivel alto superior a 8 V
Transmisor: dos alambres de señal de corriente continua de 4 a 20 mA
|
|
Fuente de alimentación
|
Sensor: +12V CC, +24V CC (opcional) Transmisor: +24V CC
Tipo de indicación local: pila de litio incorporada de 3 V
|
| Línea de transmisión de señal |
STVPV3 × 0,3 (3 alambres), 2 × 0,3 (2 alambres) |
| Distancia de transmisión |
No más de 1000 m |
| Interfaz de línea de señal |
M20×1,5 F) |
| Grado a prueba de explosiones |
ExdIIBT6 |
| Nivel de protección |
Protección IP65 |
Información sobre los pedidos
El modelo debe seleccionarse de acuerdo con la presión nominal, la presión media máxima, la temperatura media, los componentes medios, el rango de flujo y la salida de señal.
El rango de flujo de trabajo debe ser del (20% al 80%) Qmax.
Salida de señal estándar: salida de señal de pulso (ws) 3 alambres, salida de señal de flujo estándar (tarjeta IC) o RS485.
salida de comunicación; especifique al ordenar.
| M.elEl |
Rlas marcas |
| El KTFG |
|
|
|
|
|
|
|
|
El tipo
|
No |
|
|
|
|
|
Tipo de sensor: +12V o 24V, salida de señal de pulso de 3 cables |
| A. No |
|
|
|
|
|
Tipo de transmisor: +24V, salida 2 cables 4-20 mA |
| B. El trabajo |
|
|
|
|
|
Tipo inteligente: pila de litio, indicación local sin salida |
| C. Las |
|
|
|
|
|
Tipo inteligente: +24V, indicación local, salida de dos cables 4-20mA |
|
El S
|
|
|
|
|
|
Tipo inteligente: compensación T & P integrada, indicación local con señal remota |
|
DN
|
25 |
|
|
|
|
DN 25 mm |
| 40 |
|
|
|
|
DN 40 mm |
| 50 |
|
|
|
|
DN 50 mm |
| 65 |
|
|
|
|
DN 65 mm |
| 80 |
|
|
|
|
DN 80 mm |
| 100 |
|
|
|
|
DN 100 mm |
| 125 |
|
|
|
|
DN 125 mm |
| 150 |
|
|
|
|
DN 150 mm |
| 200 |
|
|
|
|
DN 200 mm |
| 250 |
|
|
|
|
DN 250 mm |
| 300 |
|
|
|
|
DN 300 mm |
|
Rango de acción
|
En el caso de los Estados miembros |
|
|
|
Rango de extensión, véase el cuadro 2 |
| S (x) |
|
|
|
Rango estándar, véase el cuadro 2 |
|
Material del cuerpo
|
El S |
|
|
Acero inoxidable |
| - ¿ Qué? |
|
|
De aleación de aluminio |
| T. |
|
|
Personalizado |
|
Material del impulsor
|
El S |
|
ABS anticorrosivo |
| - ¿ Qué? |
|
De aleación de aluminio |
| T. |
|
Personalizado |
|
Mediano
|
No |
No hay estructura especial |
| A. No |
Dedicado al oxígeno |
| B. El trabajo |
Dedicado al aire comprimido |
Aplicación
