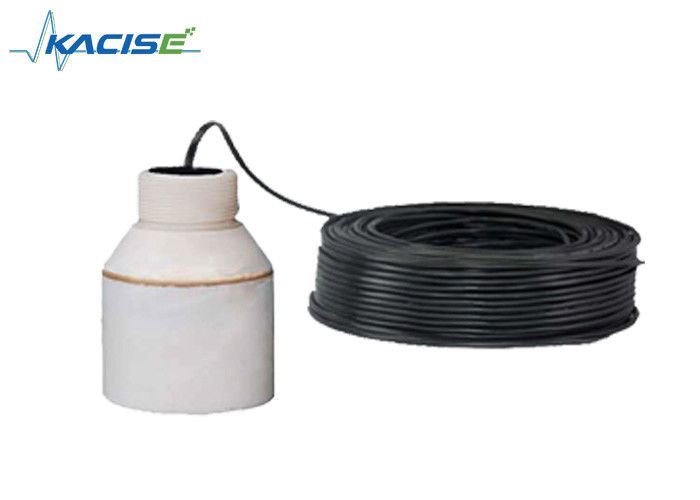

RS485 tipo partido alta exactitud del metro ultrasónico del nivel flúido para el tratamiento de aguas

4 ~ 20mA Tipo compacto Medidor de nivel ultrasónico 5-60M medidor de nivel ultrasónico

Brida de instalación

El método de instalación es el mismo que la medición de líquidos. Puede instalarse en la brida que une el tubo conectado del contenedor. El eje debe apuntar a la salida del contenedor o perpendicular a la superficie del medio, la sonda debe poder salir del tubo conectado.

El medidor de diferencia de nivel ultrasónico que tiene menú chino e inglés y simple

Configuración, puede satisfacer diferentes necesidades del cliente. Normalmente, después de seguir las instrucciones de instalación, luego establezca varios parámetros, comenzará a funcionar.

Operación simple:

1. Clave: nuestros productos se pueden depurar a través de tres teclas en el panel. Entonces, el valor medido se muestra por LED.

2. Después de encender nuestro producto, presione la tecla ELEGIR durante dos segundos e ingrese al menú de primer nivel.

3.El valor de altura de las entradas de la sonda (No.1) a la "referencia cero 1", la posición de "referencia cero 1" se puede encontrar en la tabla de la estructura en el menú. (La altura de la sonda es la distancia desde la superficie de lanzamiento de sonda al fondo).

4.El valor de altura de las entradas de la sonda (No.2) a la "referencia cero 2". La posición "referencia cero 2" se puede encontrar en la foto de estructura del menú.

5.Configure "4mA" corresponde al valor de diferencia y "20mA corresponde al valor de diferencia.

4mA corresponde al valor de diferencia: la salida es 4mA, cuando el valor de diferencia es igual a

fijando el valor.

20mA corresponde al valor de diferencia: la salida es 20mA, cuando el valor de diferencia es igual a

fijando el valor.

"Como el valor de la diferencia corresponde y" 20mA corresponde el valor de la diferencia, por favor

Compruebe la foto de la estructura del menú.

O n e . A pp li c a ti o n

El medidor de diferencia de nivel ultrasónico (material, líquido) se utiliza para medir las diferencias de altura de nivel o nivel de material en los dos contenedores diferentes.

Th r ee W ir i n g

Cableado eléctrico del medidor de diferencia de nivel ultrasónico.

Terminal del medidor de diferencia de nivel ultrasónico

Instrucciones de cableado

Puesta a tierra: la primera terminal a tierra del instrumento debe estar conectada a tierra en realidad. No compartir el

Terminal de tierra con otros dispositivos. Recoge la 4ta terminal. Transductor: Rojo: Transn transductor n

Azul: temperatura n + sensor de temperatura +

Negro: cable de tierra GND

sonda única: n = 1, sondas dobles, n = 1,2 Corriente: “corriente ＋” conecte mA n +;

“Current m” conecta mA n- / GND

sonda simple: n = 1, sondas dobles, n = 1,2 Relé: RLlnA y RLnB muestran abiertas;

RLnA y RLnC muestran cerrado. Sonda única: n = 1,2 sondas dobles, n = 1,2,3,4

Alimentación: alimentación CA conectar L, N alimentación CC: 24 V + conectar 24 VCC +,

GND conectar 24VDC-

Nota:

① El retardo 1 se usa para la alarma de la sonda1, el retardo 2 se usa para la alarma de la sonda2.

El retardo 3 y el retardo 4 se utilizan para la alarma de diferencia.

② ★ La salida de mA1 + y mA- es la diferencia de corriente.

La salida predeterminada de mA2 + y mA- es la corriente de la sonda 2 o elija la corriente de la sonda 1. (seleccione entre "9 modos de trabajo" ------- "2 la salida de mA 2")

★ Como modo de funcionamiento de doble nivel de material, la salida de mA 1+ y mA － es la corriente de la sonda 1. La salida de mA2 + y mA－ es la corriente de la sonda 2.

Tarjeta de recibo de garantía del medidor de nivel ultrasónico y medidor de diferencia de nivel ultrasónico

Instrucciones de la tarjeta de garantía del medidor de nivel ultrasónico.

1, política de garantía:

1. Por favor, muestre la tarjeta de garantía, cuando el usuario necesite mantenimiento. Dentro del período de garantía, la falla causada por el uso normal puede disfrutar del mantenimiento gratuito de acuerdo con la tarjeta de garantía.

2. El período de garantía: el período de garantía del producto comienza a partir de la fecha de aceptación dentro de los 12 meses.

La siguiente situación sin garantía gratuita:

1. Producto u otros componentes más allá del período de garantía.

2. Debido a que el entorno de uso no puede cumplir con los requisitos del producto, como resultado, el hardware no funciona.

3. Debido a la falta de energía en el entorno o la presencia de objetos extraños en los dispositivos, como resultado, puede provocar la falla o el daño.

4. Debido a la falta de seguimiento de acuerdo con el manual de operación y las consideraciones, como resultado, liderar la falla.

5. Debido a factores de fuerza mayor tales como rayos, agua, fuego y otros factores naturales, como resultado, lideran la falla.

6. Debido a reparaciones no autorizadas, modificaciones no autorizadas, abuso, como resultado, lideran el fallo.

Notas de restricción:

1. Por favor, mantenga estas instrucciones de la tarjeta de garantía segura, perdida sin pago.

La autoridad para la interpretación de esta tarjeta de garantía pertenece a nuestra compañía, tenemos el derecho de modificar el contenido de esta tarjeta sin previo aviso.

Instalación

Estructura del producto
