Lugar de origen:
China (continental)
Nombre de la marca:
KACISE
Certificación:
CE
Número de modelo:
KUM
Documento:
4~20mA tipo remoto indicador llano ultrasónico llano ultrasónico del metro los 5-60M

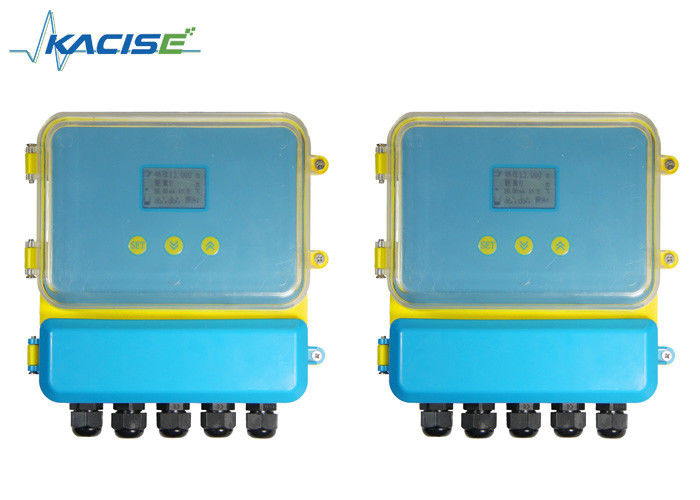

Descripción de producto
El tipo partido metro llano ultrasónico es un equipo del bajo costo para el líquido del campo de la industria, la mezcla y la medida llana sólida. La unidad principal está instalada por separado con el sensor, él es más conveniente para el tanque, el compartimiento de almacenamiento y la instalación del soporte.
Es ampliamente utilizada en el tratamiento de aguas, la industria fabril municipal del proyecto, de la sustancia química, metalúrgica y de la maquinaria.
Parámetros
| Función | Tipo partido |
| Gama | los 5m, 10m, el 15m, los 20m, los 30m, los 40m, los 50m, los 60m |
| Exactitud | 0.5%-1% |
| Resolución | 3m m o 0,1% (que son más grandes) |
| Exhibición | Pantalla LED inglesa |
| Salida analógica | 4~20mA/510Ωload de cuatro cables |
| Salida de Digitaces | RS485, RS232 (opcionales) |
| Salida de la retransmisión | CA 250V/5A o DC 30V/5A de 4 maneras (opcional) |
| Fuente de alimentación | Defecto: 24VDC, opcional: 220V el AC+15% 50Hz |
| Temperatura del ambiente | LED: -20~+60℃, punta de prueba: -20~+80℃ |
| Grado de la protección | LED: IP65, punta de prueba: IP68 |
| Punta de prueba del cable | 10m |
| Instalación | Hilo o reborde |
Instalación
Estructura del producto
Medida sólida
Reborde de la instalación
El método de la instalación es lo mismo que la medida líquida. Puede instalar en el reborde que articulan el tubo conectado del envase. El eje debe apuntar al mercado del envase o el perpendicular a la medios superficie, la punta de prueba debe poder salir del conectar-tubo.
Instrucciones de funcionamiento del menú llano ultrasónico del metro de la diferencia
El metro llano ultrasónico de la diferencia que tiene menú chino e inglés y simple
ponga, puede cumplir diversos requisitos del cliente. Normalmente, después de la instrucción de instalación seguida, entonces fije varios parámetros, él comenzará a trabajar.
Operación simple:
1. Llave: Nuestros productos se pueden eliminar errores con tres llaves en el panel. Entonces, el valor medido es mostrado por el LED.
2.After encendidos de nuestro producto, pulsan la tecla del SISTEMA para dos segundo e incorporan el primer menú del nivel.
el valor de la altura 3.The de las entradas de la punta de prueba (No.1) a la “referencia cero 1", la “referencia cero 1" posición puede ser tabla encontrada de la estructura en el menú. (la altura de la punta de prueba es la distancia de la superficie del lanzamiento de la punta de prueba a la parte inferior).
valor de la altura 4.The de las entradas de la punta de prueba (No.2) a la “referencia cero 2". la “referencia cero 2" posición puede ser foto encontrada de la estructura del menú.
5.Set “4mA” corresponde valor de la diferencia y “20mA corresponde valor de la diferencia.
4mA corresponde valor de la diferencia: la salida es 4mA, cuando el valor de la diferencia igual a
valor de ajuste.
20mA corresponde valor de la diferencia: la salida es 20mA, cuando el valor de la diferencia igual a
valor de ajuste.
“Mientras que corresponde el valor de la diferencia y “corresponde 20mA valor de la diferencia, por favor
compruebe la foto de la estructura del menú.
Tres. Conexión
Cableado eléctrico del metro llano ultrasónico de la diferencia
Terminal del metro llano ultrasónico de la diferencia
Instrucción del cableado
El poner a tierra: El primer terminal de tierra del instrumento se debe poner a tierra realmente. No comparta
terminal de tierra con otros dispositivos. Coja el 4to terminal. Transductor: Rojo: Transductor n de Trans_n
Azul: Temporeros sensor de n + de temperatura +
Negro: Alambre de tierra de la tierra
escoja la punta de prueba: n=1, puntas de prueba del doble, corriente n=1,2: “current+” conectan mA n+;
la “corriente” conecta mA n-/GND
escoja la punta de prueba: n=1, puntas de prueba del doble, retransmisión n=1,2: Demostración de RLlnA y de RLnB abierta;
Demostración de RLnA y de RLnC cerrada. Escoja la punta de prueba: puntas de prueba del doble n=1,2, n=1,2,3,4
Poder: la CA del poder conecta L, poder DC de N: 24V+ conectan 24VDC+,
La tierra conecta 24VDC-
Nota:
El retraso 1 del ① se utiliza para probe1 la alarma, retraso 2 se utiliza para la alarma probe2.
El retraso 3 y el retraso 4 se utilizan para la alarma de la diferencia.
el ★ del ② la salida de mA1+ y del mA es corriente de la diferencia.
La salida del defecto de mA2+ y del mA es la punta de prueba 2 actual o elige la corriente de la punta de prueba 1. (seleccione de “de modo 9 trabajos”-------“2 la salida de mA 2")
El ★ como el modo corriente de nivel material doble, la salida de mA 1+ y mA-es corriente de la punta de prueba 1. La salida de mA2+ y del mA es corriente de la punta de prueba 2.
Tarjeta del recibo de la garantía del metro llano ultrasónico y del metro llano ultrasónico de la diferencia
| Nombre | |||
| Dirección | |||
| persona de contacto | teléfono | ||
| Modelo del producto | Producto no. | ||
| Fecha de la aceptación | Carga de instalación | ||
Instrucciones de la tarjeta de garantía del metro llano ultrasónico
| Modelo del producto | Producto no. | ||
| Fecha de la aceptación | Carga de instalación |
1, política de la garantía:
1. Muestre por favor la tarjeta de garantía, cuando mantenimiento de la necesidad de usuario. Dentro del período de garantía, el fracaso causado por uso normal puede disfrutar del mantenimiento libre según tarjeta de garantía.
2. El período de garantía: el período de garantía del producto se comienza a partir de la fecha de la aceptación en el plazo de 12 meses.
La situación siguiente sin garantía libre:
1. Producto u otros componentes más allá del período de garantía.
2. Debido al ambiente del uso no puede cumplir requisitos del producto, como consecuencia, el hardware no funciona.
3. Debido al ambiente pobre del poder o a los objetos extranjeros en los dispositivos, como consecuencia, lleve el fracaso o dañe.
4. Debido al fracaso para seguir los según el manual de la operación y consideraciones, como consecuencia, lleva el fracaso.
5. Debido a la fuerza mayor descompone en factores por ejemplo el relámpago, agua, fuego y otros factores naturales, como consecuencia, llevan el fracaso.
6. Debido a la reparación desautorizada, modificaciones desautorizadas, abuso, como consecuencia, lleve el fracaso.
Notas de la restricción:
1. Guarde por favor la caja fuerte de la tarjeta de garantía de estas instrucciones, perdida sin el pago.
La autoridad para la interpretación de esta tarjeta de garantía pertenece a nuestra compañía, nosotros tenemos el derecho de modificar el contenido de esta tarjeta sin previo aviso.
