| Lugar de origen: | China |
| Nombre de la marca: | KACISE |
| Certificación: | ISO / CE |
| Número de modelo: | Serie de KVF |
| Cantidad de orden mínima: | 1PC |
|---|---|
| Precio: | Negotiable |
| Detalles de empaquetado: | Cartón/caja de madera |
| Tiempo de entrega: | 7 días laborables |
| Condiciones de pago: | Carta de crédito, D/A, D/P, T/T, Western Union, MoneyGram |
| Presión: | 1,6 Mpa, 2.5Mpa, 4.0Mpa (especiales) | Diámetro: | DN15 ~ DN1800 |
|---|---|---|---|
| la temperatura: | -20°C - °C +160 | Fuente de alimentación: | 24VDC, 220VAC |
| Comunicación: | RS-485/MODBUS, CIERVO | Precisión: | el ±1.0% (estándar) |
| Señal de salida: | 4~20mA | Instalación: | Reborde, abrazadera encendido, hilo, inserción |
| Alta luz: | metro de flujo del aire comprimido,metro de flujo del vapor del vórtice |
||

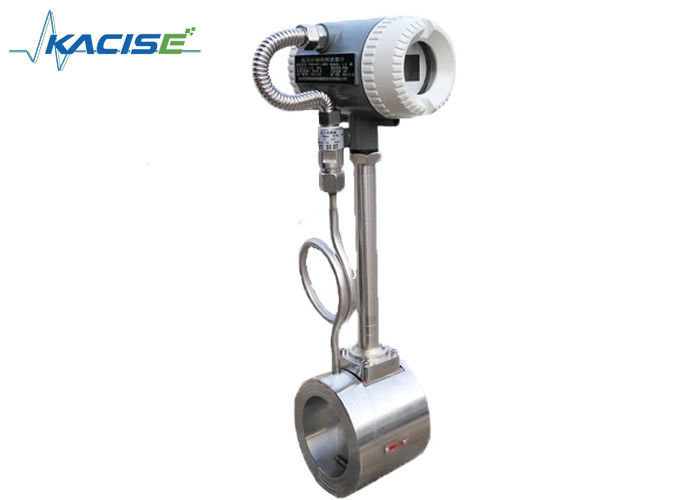

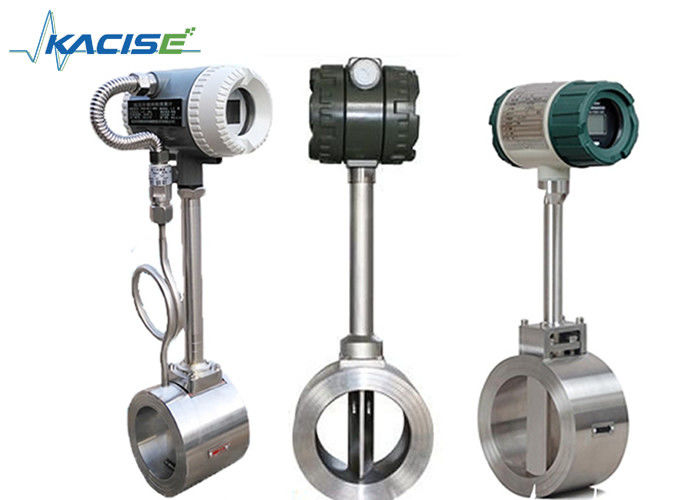

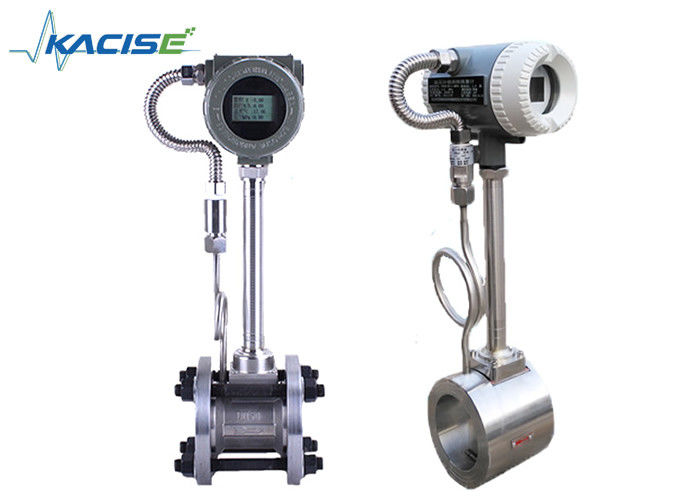

Vapor industrial del metro de flujo de vórtice del gas del vapor saturado con la remuneración de la temperatura y de la presión
Introducción
El flujómetro de vórtice se basa en el principio de investigación y de producción del vórtice de Karman, principalmente para el medio flúido del tubo de la medida industrial del flujo, tal como un gas, líquido, vapor y otros medios. Ofrece una pequeña pérdida de presión, gama de medición grande, alta exactitud en la medida del flujo de volumen real es afectado apenas por la densidad flúida, la presión, la temperatura, la viscosidad y otros parámetros. Ningunas piezas mecánicas de mudanza, confiabilidad tan alta y mantenimiento bajo. Los parámetros del instrumento pueden ser estabilidad a largo plazo. Los sensores piezoeléctricos de la tensión del flujómetro de vórtice, alta confiabilidad, pueden trabajar dentro de la gama de temperaturas de funcionamiento del ℃ -20 ~ + ℃ 250 para. Señales analógicas estándar, salida digital de la señal de pulso, fácilmente con los ordenadores y otros sistemas digitales que apoyan el uso de instrumentos de medida más avanzados y más ideales.
Características
1. El elemento de detección no toca con medio del flujo, con alta confiabilidad y flexibilidad fuerte para el medio
2. No hay piezas móviles, resistencia de desgaste, estructura simples y firmeza
3. Monte con el circuito antiinterferente y los sensores antivibraciones, que podrían asegurar el funcionamiento antivibraciones del producto.
4. La temperatura de trabajo permitida es ancha de -40℃ a +350℃
5. Amplia gama, alta exactitud
6. Salida de la señal de pulso o salida actual de dos hilos de la señal del sistema 4-20mA
Parámetros
| Diámetro del tubo | DN15~DN1800 |
| Materiales del metro | 1Cr18Ni9Ti |
| Presión nominal (Mpa) | 1.6Mpa; 2.5Mpa; 4.0Mpa |
| Temperatura media medida (℃) | -40~+250℃; -40~+350℃ |
| Condiciones ambientales | Temperatura: - 10~+55℃, humedad el 5%~90%, presión: 86~106Kpa |
| Clase de la exactitud | líquido: lectura ±0.5 |
| Gas o vapor de medición: | reading±1.0, ±1.5 |
| Ratio del rechazo | 1:10; 1:15 |
| Coeficiente de pérdida de presión | Cd<2> |
| Señal de salida | 4-20mA o pulso |
| Fuente de alimentación |
sensor: +12VDC, +24VDC transmisor: +24VDC En la exhibición del sitio: batería 3.2V |
| Líneas de transmisión de la señal | STVPV3×0.3 (trifilar), 2×0.3 (de dos hilos) |
| Instalación | Reborde o conexión de fijación con abrazadera integrado del reborde |
| Distancia de transmisión | ≤500m |
| Línea de señales interfaz | Varón threadM20×1.5 |
| Niveles de la explosión | ExdIIBT6 |
| Clase de la protección | IP65 |
| Permita la aceleración de la vibración | 1.0g |
Selección modelo
| KVF | Parámetros | ||||||||||
| Diámetro nominal | DNXX | DN15~DN1800 (milímetro) | |||||||||
| Estructura | F | Tipo remoto con la exhibición | |||||||||
| Y | Tipo compacto con la exhibición | ||||||||||
| Exactitud | A | Tipo del tubo: Clase 1,0 | |||||||||
| B | Tipo de la inserción: Clase 2,5 | ||||||||||
| Presión nominal | 16 | 1.6Mpa | |||||||||
| XX | Arreglo para requisitos particulares | ||||||||||
| Temporeros máximos. del medio | M | <250> | |||||||||
| H | >250℃ | ||||||||||
| La otra función | P | Con la remuneración de la presión | |||||||||
| T | Con la remuneración de temperatura | ||||||||||
| Pinta | Con la remuneración de la presión y de temperatura | ||||||||||
| Poder | 1 | 12~28VDC | |||||||||
| 2 | 85~265VAC (exhibición remota) | ||||||||||
| 3 | batería de litio 3.6V (en la exhibición del sitio) | ||||||||||
| Salida | A | 4-20mA | |||||||||
| M | Pulso de voltaje | ||||||||||
| H | CIERVO | ||||||||||
| R1 | RS232 | ||||||||||
| R2 | RS485 | ||||||||||
| Instalación | 1 | Reborde | |||||||||
| 2 | Reborde de la abrazadera | ||||||||||
| 3 | Inserción | ||||||||||
| 4 | Hilo | ||||||||||
| 5 | Abrazadera | ||||||||||
| A prueba de explosiones | A | No a prueba de explosiones | |||||||||
| B | A prueba de explosiones intrínseco | ||||||||||
| G | Prueba de la llama | ||||||||||
Producción
Paquete
Uso
