Metro ultrasónico fácil de la instalación y de flujo de la alta exactitud con la medida opcional del calor
La serie KUFS2000 separó el tipo metro de flujo ultrasónico usado generalmente en diversos líquidos, y lo ayuda que medía largo plazo en línea. Ninguna necesidad de cortar el tubo, flujo cuando usted lo instala.
El anfitrión tiene tipo del montaje en la pared, tipo del soporte del panel, tipo a prueba de explosiones; Los sensores incluyen la abrazadera en tipo, enchufan el tipo y el tipo del tubo. Puede medir calor si añada el sensor de temperatura.
Características
el 1%
Elija diversos tipos de sensores, usted puede realizar para medir el flujo de tubos de DN15~DN6000mm.
Utilice la señal doble-equilibrada de lanzar y recibir el circuito, puede resistir el inversor, la torre de la televisión, la línea de alta tensión, el etc.
- Función potente de la grabación
Registre automáticamente los datos siguientes:
Registre los datos de la totalidad de los 512 días pasados 128 meses 10 años.
La época y el flujo correspondiente de los 64 tiempos pasados de los acontecimientos por intervalos del poder. Registre la situación de trabajo de los 32 días pasados.
- Apoye la medición del calor
Puede medir calor si añada el sensor de temperatura.
- Apoye al memorizer del SD
Función opcional del memorizer del SD, que puede recordar un grande de datos
Especificación
| Artículo |
Funcionamiento y parámetro |
|
Pieza del anfitrión
|
Principio |
Hueco de tiempo ultrasónico |
| Exactitud |
el ±1% |
| Exhibición |
2×20 el carácter LCD con el contraluz, apoya la lengua de chino, del inglés y de la dimensión del convertidor de Italia: el 170*180*56cm |
|
Salida de la señal
|
1 salida de la manera 4~ 20mA, resistencia eléctrica 0~ 1K, accuracy0. el 1% |
| 1 salida de pulso de OCT de la manera (anchura de pulso 6 ~ 1 0 0 0 ms, defecto son 2 0 0 ms) |
| 1 salida de la retransmisión de la manera |
|
Entrada de señal
|
3 entrada de la manera 4~ 20mA, exactitud 0. el 1%, señal de la adquisición tal como temperatura, prensa y nivel líquido |
| Conecte el transductor Pt100 de la temperatura, puede acabar la medida del calor/de la energía |
| Interfaz de los datos |
Aísle la interfaz en serie RS485, actualice el software del metro de flujo por el ordenador, apoye el MODBUS, el METER-BUS etc. |
| Cable |
Cable de conductor doble retorcido, generalmente, la longitud bajo 50 metros;
Seleccione la comunicación RS485. La distancia de transmisión puede sobre el 1000m.
|
|
Condición del tubo
|
Material del tubo |
Se permite el acero, acero inoxidable, arrabio, cobre, tubo del cemento, PVC, aluminio, producto de acero de cristal, trazador de líneas. |
| Diámetro del tubo |
15~6000m m |
| Tubo recto de la longitud |
La instalación del transductor debe ser satisfecha: upstream10D, 5D rio abajo, 30D de la bomba. |
|
Medio de medición
|
Tipo de líquido |
Agua, agua de mar, aguas residuales, aceite, sustancias químicas (alcohol, ácidos, etc.), planta efluente y otros líquidos |
| Temperatura |
-30~160℃ |
| Turbiedad |
no tanto chucherías 10000pm |
| Velocidad del flujo |
0~±10m/s |
|
Ambiente
|
Temperatura |
Anfitrión: -20~60℃; Sensor: -30~160℃ |
| Humedad |
Anfitrión: 85%RH; Sensor de flujo: IP68, menos los de 2m debajo del agua |
| Fuente de alimentación |
DC8~36V o AC85~265V (opcional) |
| consumo |
1.5W |
Instalación
1.Clamp en tipo
Fácil instalar sin el líquido de la interrupción, ningún daño para la presión
Instale y mantenga el sensor de la abrazadera convenientemente
Puede medir el calor fuera del tubo, al añadir el sensor de temperatura.
2.Plug en tipo
Fácil instalar sin el líquido de la interrupción, ningún daño para la presión
La operación estable, entra en contacto con el sensor de temperatura que insertó, él puede calcular calor por el sensor de temperatura.
tipo 3.Pipe
Instale con flujo de la interrupción
La alta exactitud, operación estable, entra en contacto con el sensor de temperatura que insertó, él puede calcular calor por el sensor de temperatura.
Sensor o selección
La selección del sensor depende de los parámetros del campo del uso tales como el diámetro del tubo el método del arreglo la clase del flujo, refiere por favor al capítulo bien escogido del método del arreglo para los detalles.
Temporeros opcionales. sensor
Memorizer opcional del SD
El almacenamiento de datos de la tarjeta del SD puede realizar el almacenamiento de la gran cantidad de los datos de la medida del metro de flujo ultrasónico. Puede solucionar el problema de la inconveniencia del almacenamiento, de la lectura y del proceso de datos de la medida para el tipo montado en la pared metro de flujo.
Puede substituir totalmente la lectura de contador manual, registrador sin papel.

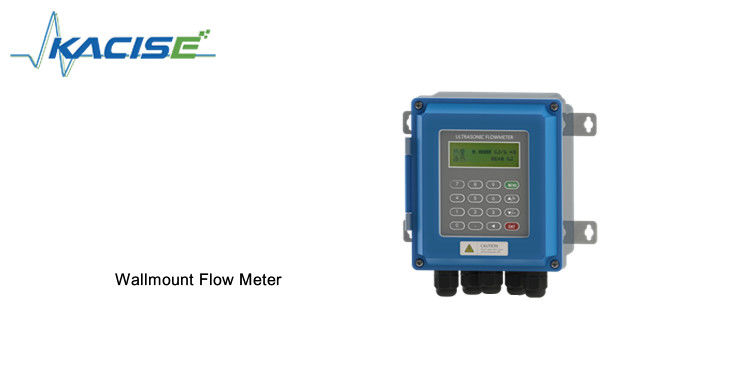

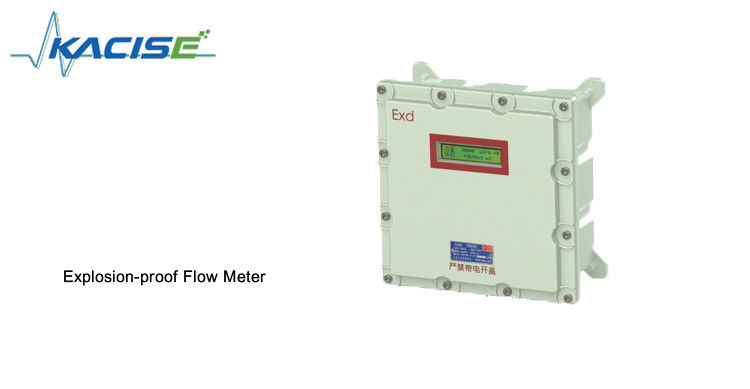

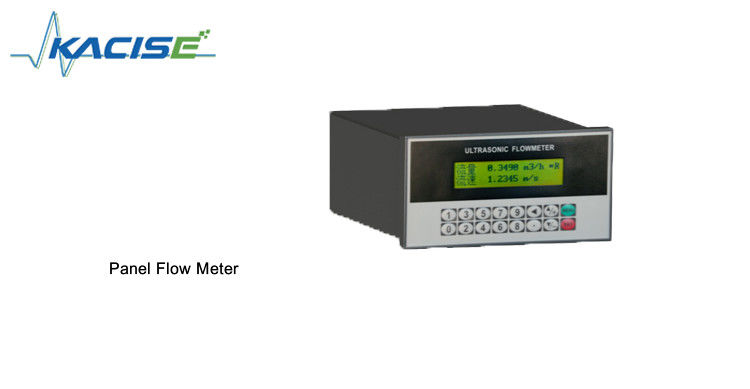

Anfitrión opcional
Según diversa condición de la instalación, abajo están los modelos del metro de flujo ultrasónico separado:
