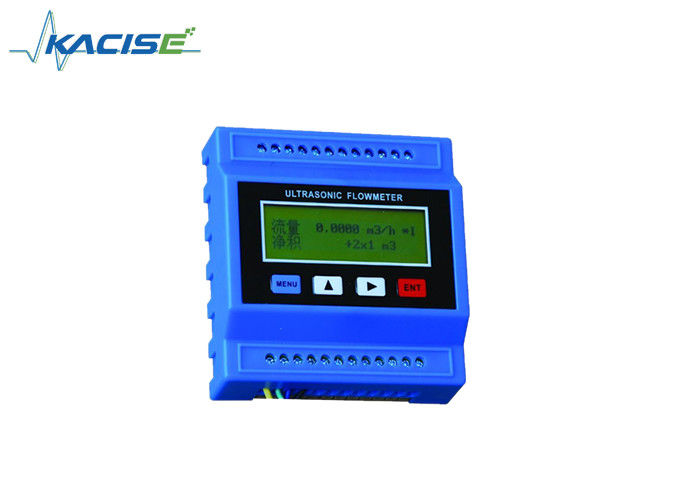

Medidor de flujo ultrasónico de pequeño tamaño en línea RTU Alta precisión para la medición de líquidos
Introducción
El módulo de flujo ultrasónico/RTU se utiliza ampliamente para varios tipos de medición de líquidos.
La instalación del tren, los sensores se instalan en la tubería. Ellos son contactados por un cable especial.
Se puede utilizar en la integración de sistemas, recursos hídricos, aplicaciones de conservación de energía, etc.
Características
El 1%
Varios tipos de transductores para la selección, tamaño de tubería de DN15mm a DN6000mm
Adoptar tecnología de bajo voltaje y múltiples pulsos para mejorar la precisión, la vida útil y la fiabilidad.
Circuito del receptor/conductor diferencial de señal de doble equilibrio para evitar interferencias del convertidor, torre de televisión, línea de alto voltaje, etc.
1 vía de 4-20 mA, como sensor de flujo o sensor de cantidad de calor; salida OCT de 2 vías, como interruptor para el flujo/cantidad de calor; salida de 3 vías de 4-20 mA, como colector de datos;2 camino 3 cables es PT100 señal de salida de las resistencias, como un reloj para la cantidad de calor.
- La transmisión está lejos, y se conecta con la red rápidamente
Apoyo RS485 conectar a la red inalámbrica, contacto con el GPRS485 puede realizar la transmisión inalámbrica.
Conecte el transductor de temperatura, puede terminar la medición de calor / energía
Especificaciones
| Las partes |
Parámetros detallados |
|
Parte del host
|
Teoría |
Diferencia de tiempo por ultrasonidos |
| |
Precisión |
± 1% |
| |
Método de opción |
4 teclados de soporte con varilla magnética |
| |
Salida de la señal
|
1 canal 4 ~ 20mA @ 0,1% de voltaje de corriente, la resistencia de carga máxima hasta 1000 ohms |
| |
|
Salida de pulso OCT de 1 canal (amplitud de pulso predeterminada es de 200 ms y puede modificarse entre 6 y 1000 ms) |
| |
|
Salida del relé de 1 canal (3A@220V) |
| |
Entrada de la señal
|
Circuito de retorno de corriente de 3 canales de 4-20mA @ 0,1% utilizado para recoger la temperatura, la presión y el nivel del líquido, etc. |
| |
|
Uso de entrada de 1 canal mV a pt100 para calorímetro |
| |
Puerto digital |
Soporte RS485 para el protocolo Mod-bus y actualización de firmware |
| El cable |
Cable especial para RS485, el alcance hasta 1000m |
|
Tubo de traje
|
Material de las tuberías |
Acero, cemento de fundición, cobre, PVC, aluminio, vidrio, etc. |
| |
DN interior |
15 ~ 6000 mm |
| |
Posición del sensor |
Es mejor fijar el sensor en la posición de al menos 10D lejos de aguas arriba, o 5D lejos de aguas arriba, al menos 20D lejos de la salida de la bomba ((D es el diámetro interno de la tubería) |
|
Flujo de trajes
|
Medios de comunicación |
Agua, agua de mar, aguas residuales, alcohol líquido, cerveza, gas, petróleo, etc. |
| |
Temperatura |
-30 a 160 °C |
| |
La turbidez |
A las 10 de la noche no tanto en golosinas. |
| |
Velocidad de flujo |
0 ~ ± 10 m/s |
| Medio ambiente |
La temperatura |
En el caso de los equipos de ensayo, se utilizará un sistema de control de temperatura. |
| |
Humedad |
Anfitrión: 85%RH; sensor de flujo: IP68, menos de 2 m bajo el agua |
| Fuente de alimentación |
Las emisiones de gases de efecto invernadero de los vehículos de combustión interna no deberán exceder de un 50% del consumo total de electricidad. |
| Consumo |
1.5W |
Descripción de las piezas
Selección del sensor
Temporalidad opcional.sensor
Gráfico de medición
1.Clampada en el tipo
Fácil de instalar sin interrupción del fluido, sin daños para la presión
Instalar y mantener el sensor de sujeción convenientemente
Puede medir la temperatura fuera de la tubería, calcular la cantidad de calor
2.Tipo de enchufe
Fácil de instalar sin interrupción del fluido, sin daños para la presión
Funcionamiento estable, contacto con el sensor de temperatura que se inserta, calcular la cantidad de calor por elsensor de temperatura.
3.Tipo de tubería
Instalar con el flujo de interrupción
Alta precisión, funcionamiento estable, contacto con el sensor de temperatura que se inserta, calcular la cantidad de calor por el sensor de temperatura
