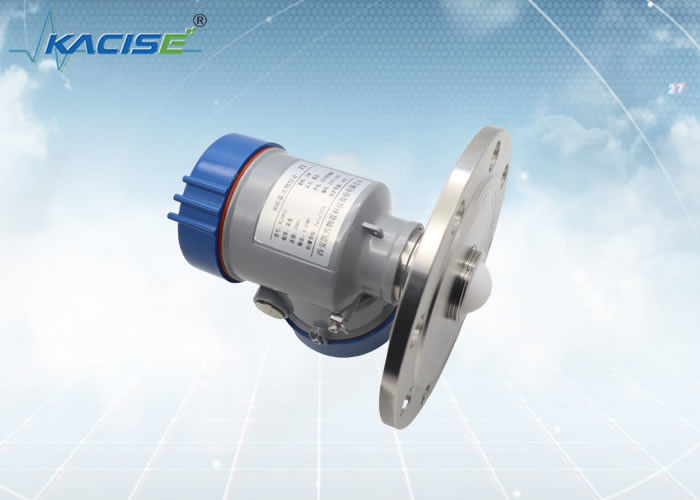

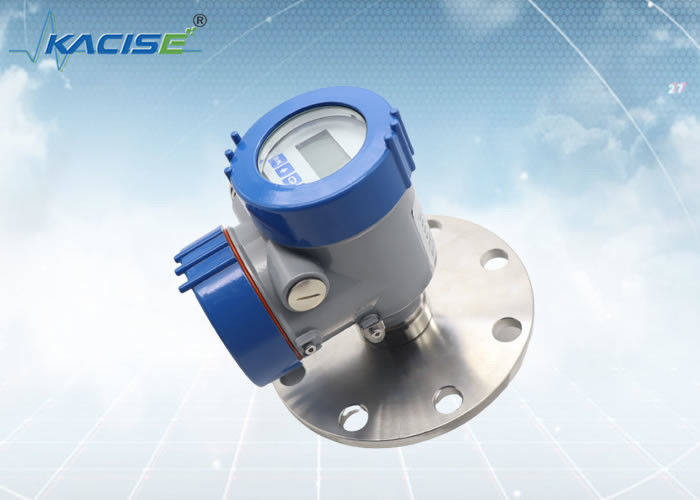

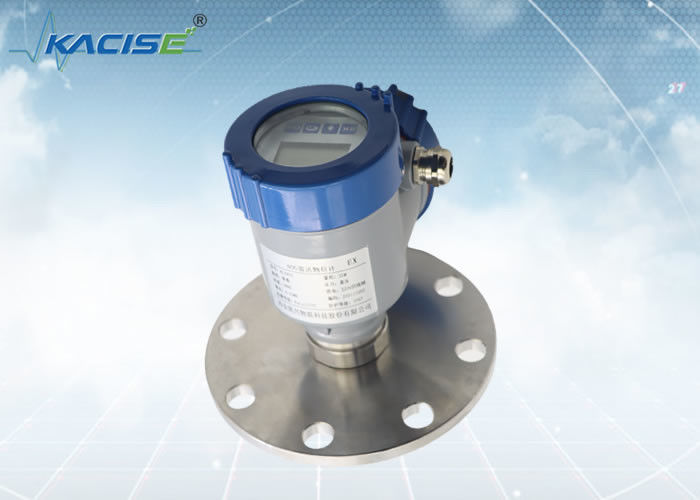

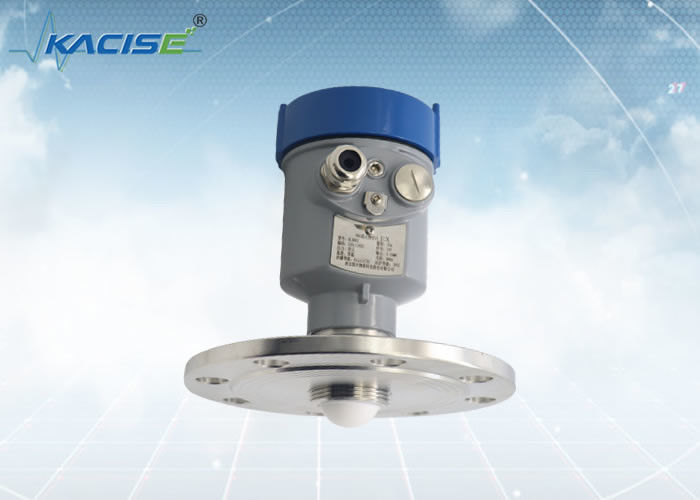

KLD802 80G Sensor de nivel del radar FM
Introducción
¿Qué significa FMCW?
·FMCW, es decir, onda continua modulada por frecuencia.
·La tecnología FMCW y la tecnología de radar de pulso son dos tecnologías utilizadas en el radar de alta precisión.El principio básico es que la onda transmitida es una onda continua de alta frecuencia.Su frecuencia cambia con el tiempo de acuerdo con la ley de la onda triangular.
FMCW (Frequency Modulated Continuous Wave), la frecuencia de eco recibida y la ley de cambio de frecuencia transmitida son las mismas, ambas son ondas triangulares.Usando esta pequeña diferencia de tiempo, se puede calcular la distancia al objetivo.
El radar de onda continua FM se refiere a un radar de onda continua cuya frecuencia de transmisión está modulada por una señal específica.
El principio del radar de onda continua modulada por frecuencia (FMCW) es enviar una señal continua con un cierto ancho de banda y un cambio lineal de frecuencia,y luego realizar transformación de Fourier rápida en la señal continua recibida.
La diferencia de tiempo entre las dos señales se calcula por la diferencia de frecuencia entre las señales de envío y recepción.el valor de la distancia correspondiente se obtiene a partir de la diferencia de tiempo.
El radar FMCW puede obtener una precisión muy alta, y su precisión depende principalmente de la linealidad y la deriva de temperatura del oscilador controlado por voltaje.
Características
· Ángulo de lanzamiento
El ángulo de emisión de las ondas de radar es de 3°. Incluso en un entorno de instalación extremadamente complejo, puede medir el nivel del material de manera estable y precisa.
· Rango de medición
El rango de medición del medidor de nivel de radar FM de terahercios es de 0,1m-100m. Tiene un área ciega muy pequeña y un amplio rango de medición. Puede cumplir con la mayoría de las ocasiones de medición.
· Penetración
El medidor de nivel del radar de onda continua modulado por frecuencia de terahercios es extremadamente penetrante.puede penetrar la capa cristalina de hasta 100 mm.
|
KLD802
|
Medio: líquido no corrosivo, líquido ligeramente corrosivo
Rango de medición: 0,1 m~10/20/30/60/100 m
Conexión de proceso: brida ≥ DN80
Temperatura del proceso: -40 ∼110°C
Presión de proceso: -0,1 ∼1,6 MPa
Tamaño de la antena: antena de lente de 32 mm
Material de las antenas: PTFE
Precisión: ± 1 mm (rango inferior a 35 m)
± 5 mm (rango entre 35 y 100 m)
Clase de protección: IP67
Frecuencia central: 80 GHz
Ángulo de lanzamiento: 3°
Fuente de alimentación: de dos cables /DC24V
Cuatro cables /DC12~24V
Cuatro cables /AC220V
Cubierta: aluminio/acero inoxidable
Salida de señal: dos cables /4...20mA/protocolo HART
Cuatro cables / 4...20mA/ RS485 Modbus
|
Instalación
1Instalación de las bridas
Cuando se utilice una instalación de brida, la distancia mínima entre el instrumento y la pared del tanque debe ser de 200 mm.
① el plano de referencia
② centro del recipiente o eje de simetría
2Instalaciones de elevación
Requisitos de instalación
Al instalar el instrumento, evite instalarlo por encima de la entrada del material y trate de evitar varios objetos que afecten la señal, como remezclar paletas, etc.
En condiciones de trabajo extremadamente complejas, el instrumento puede funcionar normalmente si no hay ningún obstáculo en el área con un radio de 20 cm centrado en el punto de instalación.
Diagrama de conexión de la instalación:
La altura máxima del carrete de instalación H max depende del diámetro del carrete de instalación D y del tamaño del ángulo de lanzamiento del producto.
Una conexión de instalación demasiado larga afectará el rendimiento del radar.
Las dimensiones
Dimensión de la carcasa
Unidad en mm:
Producción:
Xi'an Kacise Optronics Tech Co., Ltd. se considera un proveedor y fabricante de soluciones. Ofrecemos la máxima flexibilidad y una oferta optimizada de costos para nuestros clientes OEM.
Lo que podríamos ofrecer:
La gama incluye versión de shell personalizada / color, tipo de hilo ((G-Thread / NPT Thread), Software personalizado, impresiones, manual y catálogo.El módulo de radar está disponible..
