Antecedentes
Debido al entorno geográfico único de la acuicultura en jaulas marinas, los métodos de monitoreo tradicionales son insuficientes. Para abordar este problema, Granfoo Industrial Co., Ltd. ha diseñado un sistema de monitoreo inteligente IoT basado en tecnología de red de área local inalámbrica (WLAN), con el objetivo de lograr monitoreo en tiempo real, recopilación de datos y control remoto.
Arquitectura del Sistema
- Sistema de Recopilación de Datos Front-end: Incluye sensores de calidad del agua, cámaras submarinas y otros dispositivos responsables de recopilar datos de calidad del agua e imágenes de video de las jaulas.
- Sistema de Transmisión Inalámbrica: Utiliza tecnología de puente inalámbrico para transmitir datos desde el front-end al centro de monitoreo.
- Centro de Monitoreo: Comprende servidores de datos, dispositivos de almacenamiento, estaciones de trabajo y sistemas de visualización, responsables del procesamiento, almacenamiento y visualización de datos.
Características del Sistema
- Monitoreo en Tiempo Real: Recopilación y registro continuo 24/7 de parámetros como oxígeno disuelto, caudal y temperatura.
- Función de Alarma: Activa automáticamente alarmas cuando se detectan datos anormales, admitiendo múltiples métodos de alarma.
- Control Remoto: Permite el control remoto de dispositivos a través de teléfonos móviles u ordenadores, permitiendo la conmutación remota y la configuración de temporización.
- Estadísticas de Datos: Proporciona funciones de estadísticas y exportación de datos para el análisis del usuario.
Lista de Equipos
| No. | Artículo (Nombre del Equipo) | Cantidad | Observaciones |
|---|---|---|---|
| 1 | Sistema de Recopilación de Seis Parámetros | 1 juego | Para medir seis parámetros |
| Sensor de Conductividad | 1 | Personalizado por Hengxin | |
| Sensor de Clorofila | 1 | Kemis | |
| Sensor de Salinidad | 1 | Personalizado por Hengxin | |
| Sensor de pH | 1 | Sensor alemán importado anticorrosión e impermeable | |
| Sensor de Caudal | 1 | Personalizado | |
| Sensor de Oxígeno Disuelto | 1 | Sensor de Oxígeno Disuelto PH/ORP | |
| 2 | Sistema de Cámara Submarina | 4 | Cámara de ultra baja luz con luz de relleno de alto brillo |
| Cámara Submarina | 4 | Cámara HD de red | |
| Luz de Relleno Submarina | 4 | LED COB de EE. UU., bajo consumo de energía, 100W, alta resistencia a la presión | |
| 3 | Sistema de Suministro de Energía | 1 | Juego de circuito principal + derivado |
| Panel Solar | 2 juegos | Sistema integrado de control de inversor de 800W | |
| Batería de Litio | 2 juegos | 12V 120Ah | |
| 4 | Terminal de Control | 1 | Circuito principal con ordenador industrial y pantalla |
| Ordenador Industrial | 1 | Ordenador industrial importado | |
| Pantalla Industrial | 1 | Pantalla LCD de 30 pulgadas | |
| 5 | Sistema de Transmisión Inalámbrica | 1 juego | Sistema completo de transmisión inalámbrica y accesorios |
| 6 | Sistema de Software de Acuicultura | 1 juego | Dedicado a la acuicultura |
| 7 | Cables y Accesorios | 1 juego | Componentes para la configuración del sistema |
| 8 | Materiales Auxiliares y Luces de Alarma Solares | Según sea necesario |
Funciones de medición y control in situ

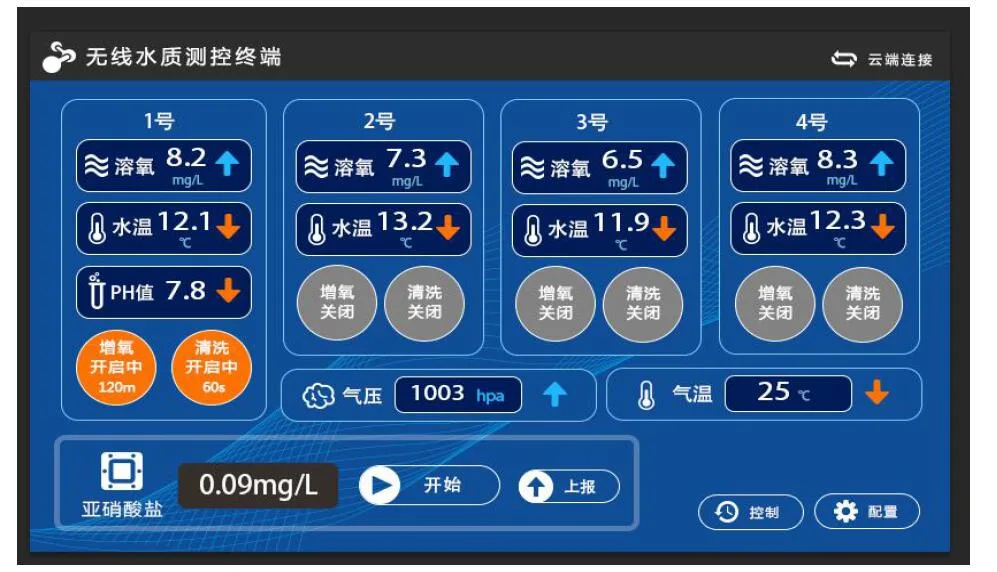

El terminal de medición y control tiene la función de medición y control in situ. A través del panel táctil configurado en el equipo in situ, puede realizar cómodamente la medición y control in situ del equipo. La siguiente figura muestra la pantalla táctil de medición y control in situ.
