Monitoreo del nivel de almacenamiento de cenizas volantes en la potencia térmica

—Práctica de Medición de Precisión con el Medidor de Nivel de Radar de Alta Frecuencia KLD806 en un Silo de Cenizas Volantes de 12m

I. Antecedentes del Proyecto

Una central termoeléctrica de carbón de 300MW en Foshan, Guangdong, utiliza un silo de cenizas volantes de 12 metros de altura y 8 metros de diámetro para almacenar cenizas de carbón pulverizadas (tamaño de partícula: 1–150 μm, densidad aparente: 0.6–0.9 t/m³). El medidor de nivel capacitivo original enfrentaba problemas críticos:

1. Baja Precisión: La adhesión de polvo provocaba una deriva de la constante dieléctrica, resultando en un error de medición de ±8%.
2. Alto Mantenimiento: La limpieza mensual de electrodos requería 4 horas por sesión.
3. Interferencia de Señal: Los dispositivos de fluidización neumática activaban falsas alarmas (3 diarias en promedio).

II. Solución: Ventajas Técnicas del Medidor de Nivel de Radar KLD806

1. Diseño de Haz Estrecho de Alta Frecuencia:
   • Onda milimétrica de 80GHz con ángulo de haz de 3°, ideal para silos compactos de 12 metros.
   • Rango personalizado: 0.3–15m, zona muerta: 0.3m, cobertura total.
2. Rendimiento Anti-Interferencia:
   • Algoritmo de Supresión de Ruido Dinámico (DNIR 3.0) filtra ecos falsos del flujo de aire de fluidización.
   • Carcasa de acero inoxidable 316L con clasificación IP68 soporta el impacto del flujo de aire (velocidad de 20m/s).
3. Diagnóstico Inteligente:
   • Salidas de protocolo HART de curvas de eco (diagnóstico local/remoto).
   • Compensación automática de la constante dieléctrica (impacto de adhesión de polvo <0.1%).

III. Proceso de Implementación

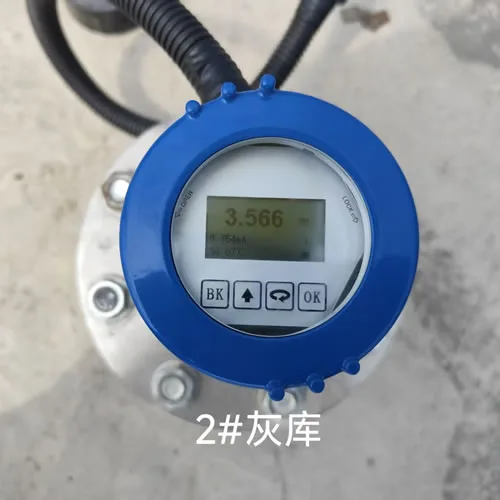

1. Instalación y Puesta en Marcha:
   • Ubicación: 0.8m por debajo de la parte superior del silo
   • Configuración de Parámetros :
     • Rango=0.3-12m
     • Supresión de Falsos Ecos=Activada (bloquea interferencia de tubería de fluidización)
     • Amortiguación de Salida=0.2s (coincide con el ciclo de fluidización neumática)
   • Verificación de Precisión: error de ±5mm frente a telémetro láser.

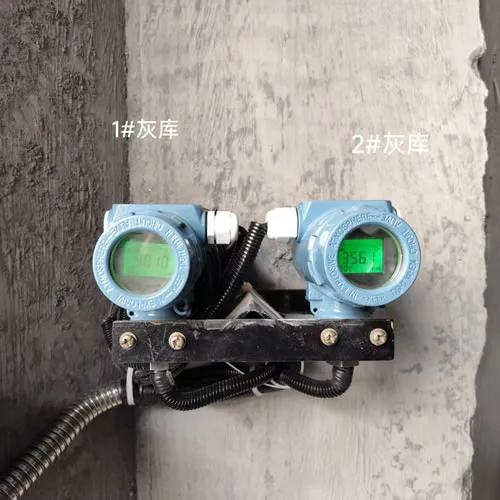

2. Integración del Sistema:
   • Integrado en el DCS de la planta a través de 4-20mA+HART (compatible con módulos de E/S existentes).
   • Nuevas funcionalidades:
     • Control de enclavamiento de nivel alto/bajo (parada automática a >90% de nivel).
     • Alertas de tasa de cambio de nivel (>1m/h indica riesgo de bloqueo).

IV. Resultados de Rendimiento

Comentarios del Cliente:

“El haz estrecho del KLD806 resolvió los desafíos de medición en nuestro silo compacto. La precisión a nivel de milímetro a un rango de 12m y la ausencia de interferencia del flujo de aire son revolucionarios.”

V. Conclusiones Clave

1. Consejos de Instalación Compacta:
   • Usar antena de bocina corta
   • Montaje excéntrico superior
2. Optimización de Parámetros:
   • Habilitar el “Modo Polvo”
   • Establecer intervalo de seguimiento de dieléctrico=30min (se adapta a cambios de humedad).
3. Protocolo de Mantenimiento:
   • Limpieza bianual de lentes con el kit de herramientas KC Sensor.
   • Descargar informes de estado mensualmente a través de KC Sensor Cloud.

VI. Aplicaciones Más Amplias

Validado para silos pequeños/medianos (8–15m), ideal para:

• Centrales Eléctricas de Biomasa: silos de cenizas de 10–15m.
• Centros de Vapor Industriales: Medición precisa de silos pequeños.
• Silos de Calibración de Plantas de Cemento: Dosificación de alta precisión.

Extensión Tecnológica:
El nuevo Sistema de Coordinación Multi-Silo de KC Sensor (soporta 16 unidades KLD806) permite la gestión inteligente regional de cenizas, reduciendo los costos de transporte en un 15–20%.
