Lugar de origen: | China |
Nombre de la marca: | Kacise |
Certificación: | CE/Explosion-proof |
Número de modelo: | KLD804 |
Cantidad de orden mínima: | 1 |
---|---|
Precio: | Negotiable |
Detalles de empaquetado: | cartón |
Tiempo de entrega: | 5-8 días del trabajo |
Condiciones de pago: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
Capacidad de la fuente: | 100+ |
Medio: | líquido corrosivo fuerte, vapor, espuma | Gama de medición: | los 0.1m~10/20/30/60/100m |
---|---|---|---|
Conexión de proceso: | ≥ DN50 del reborde | Temperatura de proceso: | -40~130℃ |
Presión de proceso: | -0.1~1.0MPa | Tamaño de la antena: | antena de lente de 76m m (según tamaño del reborde) |
Material de la antena: | PTFE | Exactitud: | ±1mm |
Clase de la protección: | IP67 | Frecuencia central: | 80GHz |
Ángulo de lanzamiento: | 2° | Fuente de alimentación: | DC24V/DC12~24V /AC220V |
Cubierta: | acero de aluminio/plástico/inoxidable | Salida de la señal: | 4… 20mA/HART protocol/RS485 Modbus |
Alta luz: | Transmisor llano montado reborde del radar,Transmisor llano del radar de seguridad inherente,Metro llano flúido DN50 |

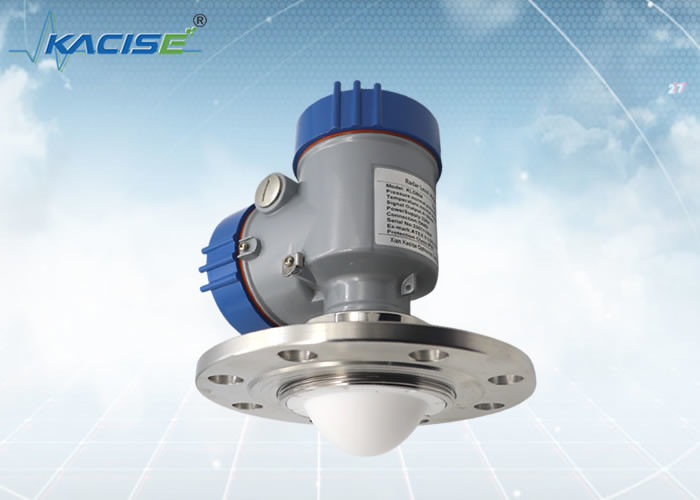

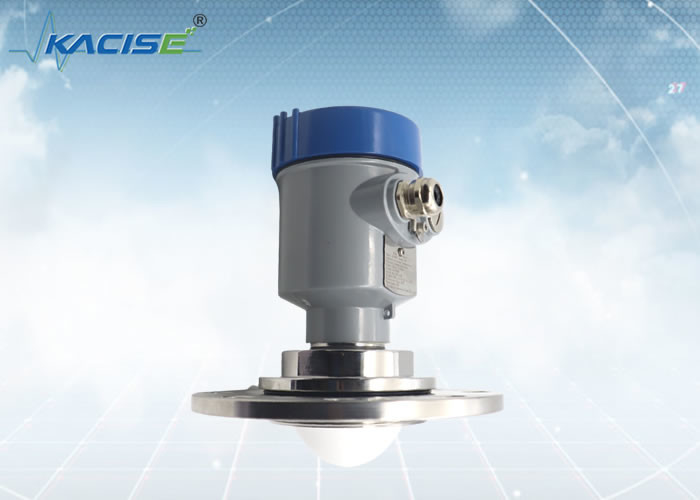

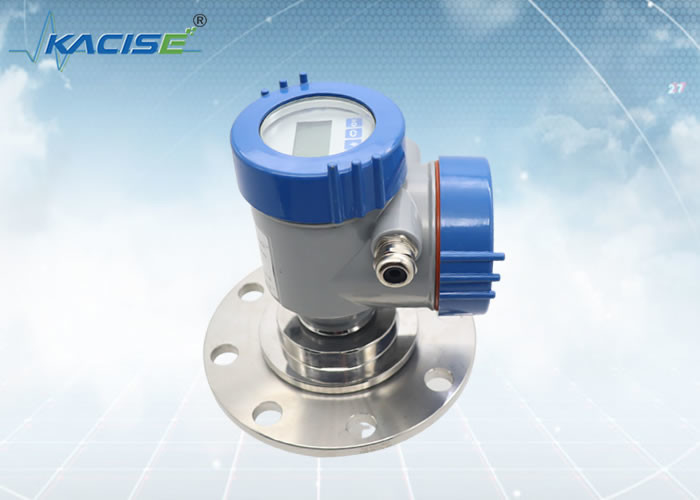

Sensor llano del radar de KLD804 80G FM
Introducción
Producto del radar de la onda FMCW de la modulación de frecuencia de KLD804 76-81GHz (también llamó el radar de la onda de milímetro), utiliza una banda de onda de milímetro con de alta frecuencia, puede detectar blancos más pequeñas y alcanzar una colocación más exacta que el radar de microonda con una confidencialidad más de alta resolución y más fuerte. Por lo tanto, tiene usos importantes en la detección de larga distancia de la blanco, humo y ambiente fuerte del polvo, proyección de imagen de larga distancia, proyección de imagen multiespectral, etc.
Característica
(1) basado en microprocesador uno mismo-desarrollado de la radiofrecuencia de la onda milimétrica para alcanzar una arquitectura más compacta de la radiofrecuencia;
(2) un ratio señal/ruido más alto, casi inafectado por fluctuaciones llanas;
(3) la exactitud de la medida es la exactitud del milímetro-nivel (1m m), que se puede utilizar para la medida del metrología-nivel;
(4) el ángulo muerto de la medida es pequeño (los 3cm), y el efecto de medir el nivel líquido de los pequeños tanques de almacenamiento es mejor;
(5) el ángulo de haz puede alcanzar 3°, y la energía es enfocada, con eficacia evitando interferencia falsa del eco;
(6) la señal de alta frecuencia, puede medir con eficacia el nivel de medio con la constante dieléctrica baja (ε≥1.5);
(7) antiinterferente, casi inafectado fuertes por los cambios del polvo, del vapor, de la temperatura y de la presión;
(8) la antena adopta la lente de PTFE, que es material anticorrosión y de la anti-ejecución eficaz;
(9) la depuración remota de la ayuda y la mejora remota, reducen tiempo de espera y mejorar eficacia del trabajo;
(10) apoya el depuración de Bluetooth del teléfono móvil, que es conveniente para el trabajo de mantenimiento de personales in situ.
KLD804
|
Medio: líquido corrosivo fuerte, vapor, espuma Gama de medición: los 0.1m~10/20/30/60/100m Conexión de proceso: ≥ DN50 del reborde Temperatura de proceso: -40~130℃ Presión de proceso: -0.1~1.0MPa Tamaño de la antena: antena de lente de 76m m Material de la antena: PTFE Exactitud: ±1mm Clase de la protección: IP67 Frecuencia central: 80GHz Ángulo de lanzamiento: 2° Fuente de alimentación: /DC24V de dos hilos /DC12 de cuatro cables ~24V /AC220V de cuatro cables Cubierta: acero de aluminio/plástico/inoxidable Salida de la señal: protocolo de dos hilos de /4...20mA/HART 4… 20mA/de cuatro cables RS485 Modbus |
Dimensión que encajona
Unidad en el milímetro:
Método de la instalación
Instalación del reborde
Al usar la instalación del reborde, la distancia mínima entre el instrumento y la pared del tanque debe ser 200m m.
Levantamiento de la instalación
Nota: Evite por favor la vibración, interferencia electromágnetica fuerte y las cargas durante la instalación.
Método del desalineamiento:
1. calibración en línea: el equipo de proceso in situ necesita parar la producción;
2. calibración del punto de referencia: ajuste completo;
3. calibración superior del ordenador: 250Ω se requiere el resistor, convertidor del ciervo, interfaz USB.
Definición del interfaz de comunicaciones remotas 4G
La tecnología Co., Ltd de la óptica electrónica de Xi'an Kacise se considera un proveedor y un fabricante de la solución. Ofrecemos flexibilidad máxima y una oferta coste-optimizada para nuestros clientes del OEM.
Qué podríamos proporcionar:
La gama incluye la versión de la cáscara/el color modificado para requisitos particulares, el tipo del hilo (hilo de G-Thread/NPT), el software, impresiones, el manual y el catálogo modificados para requisitos particulares. Si usted está interesado en la instalación en su lado, el módulo del radar está disponible con seguridad.
