Lugar de origen: | Shaanxi, China |
Nombre de la marca: | KACISE |
Número de modelo: | SENSORES ULTRASÓNICOS DE KACISE |
Precio: | $50.00 - $180.00/pieces |
---|---|
Detalles de empaquetado: | peticiones del cartón o de los clientes disponibles |
Capacidad de la fuente: | 10000 pedazos/pedazos por Cabeza ultrasónica de alta calidad del transductor de la semana |
Utilización: | Sensor de nivel | Teoría: | Sensor ultrasónico |
---|---|---|---|
Producción: | transductor del interruptor, transductor análogo, transductor digital | Sensor ultrasónico: | Sensor ultrasónico |
Salida analógica: | 40-20mA, 0/1-5V, 0/1-10V opcional | distancia del measuer: | 100mm-5000m m |
Fuente de alimentación: | 12-30VDC | Salida de Digitaces: | RS485, puede transportar opcional |
Protocolo de Digitaces: | Modbus, protocolo del sefdefination basado en la ISO opcional | Características del producto: | generador ultrasónico del transductor 40khz |
Puerto: | Shangai u otra | ||
Alta luz: | Metro llano flúido ultrasónico,Cabeza del transductor ultrasónico de fluidos,Cabeza del transductor ultrasónico de 100 mm |

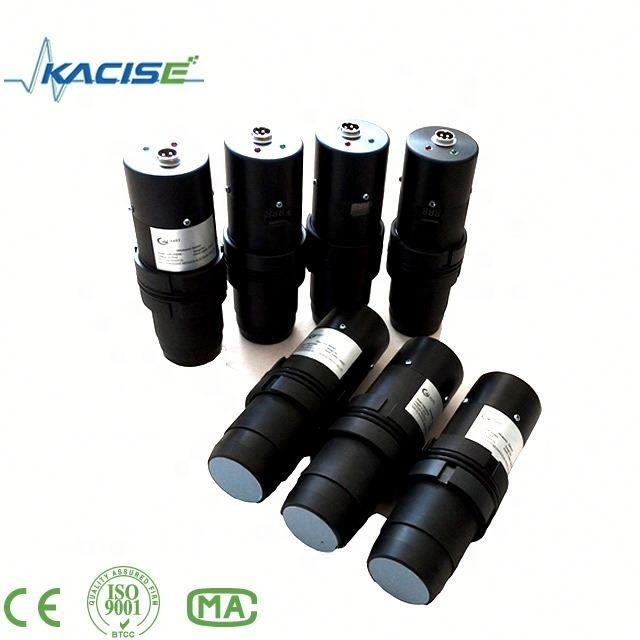

Características de la cabeza del transductor ultrasónico de alta calidad
1Compatible con muchos tipos de este producto similar.
2. Alta sensibilidad
3. Las lecturas pueden ocurrir hasta cada 33 ms ((30 Hz) dentro de 3 metros o ocurrir hasta cada 80 ms ((12.5 Hz) dentro de 10 metros.
4La operación libre puede medir continuamente y la información de salida del guardabosques
5. 9V-28V con muy baja corriente media
6. Tipo de salida de varios tipos, como el analógico (40-20mA, 0/1-5V, 0/1-10V), RS485, bus de la lata.
7El sensor funciona a 40 kHz, 112 kHz, 175 kHz, 300 kHz, 1 MHz.
Este sensor proporciona detección y alcance de muy corto a largo alcance, en una carcasa compacta, robusta de PVC o acero inoxidable, diseñada para cumplir con la intrusión de agua IP67.0V-28V operación detecta objetos desde 0.1 metros a 10 metros y proporciona información de alcance de sonar desde 0,25 metros hasta 10 metros con una resolución de 0,001 metros o 0,01 metros.tensión analógica de salida 0/4-20mA de salida de corriente, la salida NPN/PNP y la salida RS485, RS232 modbus-RTU y modbus-ASCII son compatibles.
Parámetros |
Especificaciones generales |
Distancia de detección 100.4000 mm |
Rango de ajuste 100.4000 mm |
Área no utilizable 0,200 mm |
Placa de objetivo estándar 100 mm × 100 mm |
Frecuencia del transductor Aproximadamente 112 kHz |
Retardo de respuesta Aproximadamente 195 ms |
Indicadores/Medios de funcionamiento |
LED azul Activación encendida |
LED amarillo Indicación del estado de conmutación Parpadeo: objeto de función del programa detectado |
Rojo LED rojo permanente: el error es rojo, |
Especificaciones eléctricas |
Voltado de funcionamiento UB. El trabajo10.30VDC, ondulación 10% s |
Consumo de energía P0≤ 900 mW |
Producción |
Tipo de salida salida analógica 0,10 V |
Rango de evaluación de la resolución [mm]/4000, pero ≥ 0,35 mm |
Desviación de la curva característica ≤ 0,2% del valor a escala completa |
Precisión de repetición ≤ 0,1% del valor a escala completa |
Impedancia de carga 0,500 Ohm |
Influencia de la temperatura ≤ 2% respecto al valor de la escala completa |
Condiciones ambientales |
Temperatura ambiente -25,70°C |
Temperatura de almacenamiento -40,85°C |
Especificaciones mecánicas |
Grado de protección IP67 |
Conector de conexión M12x1,4-PIN |
Materiales de la carcasa de latón, niquelado |
Transductor mezcla de resina epoxi/esfera de vidrio hueca; Polvo de poliuretano |
Peso 60 g |
Sincronización externa
El sensor puede sincronizarse mediante la aplicación externa de un voltaje de onda cuadrada.El pulso debe tener una duración superior a 100 μs.El ciclo de medición comienza con el borde de caída de un pulso de sincronización. Un nivel bajo > 1 s o una entrada de sincronización abierta dará lugar al funcionamiento normal del sensor.Un nivel alto en la entrada de sincronización desactiva el sensorHay dos modos de funcionamiento:
1Se pueden controlar múltiples sensores con la misma señal de sincronización.
2Los pulsos de sincronización se envían cíclicamente a los sensores individuales.
Sincronización interna
Las conexiones de sincronización de hasta 5 sensores capaces de sincronización interna están conectadas entre sí.
El retraso de respuesta aumenta de acuerdo con el número de sensores a sincronizar. La sincronización no se puede realizar durante TEACH-IN y viceversa.Los sensores deben ser operados de manera no sincronizada para enseñar los límites de evaluación.
Nota:
Si no se utiliza la opción de sincronización, la entrada de sincronización deberá estar conectada a tierra (0 V) o el sensor deberá ser accionado a través de un conector de cable V1 (4 pines).
Ajuste de los límites de evaluación
El sensor ultrasónico dispone de una salida analógica con dos límites de evaluación enseñables.B. El trabajoo + UB. El trabajoa la entrada TEACH-IN. La tensión de alimentación debe aplicarse a la entrada TEACH-IN durante al menos 1 s. Los LED indican si el sensor ha reconocido el objetivo durante el procedimiento TEACH-IN.El límite inferior de evaluación A1 se enseña con - UB. El trabajo, A2 con + UB. El trabajo.
Se pueden configurar dos funciones de salida diferentes:
1. El valor analógico aumenta con el aumento de la distancia al objeto (rampa de aumento)
2El valor analógico disminuye con el aumento de la distancia al objeto (camina de caída)
Los límites de valoración sólo podrán especificarse en los primeros 5 minutos después de que se haya
Para modificar los límites de evaluación más tarde,
el usuario sólo podrá especificar los valores deseados después de un nuevo encendido.
Pista ascendente de TEACH-IN (A2 > A1)
- Objeto de posición en el límite inferior de evaluación
- límite inferior de A1 con - UB. El trabajo
- Objeto de posición en el límite superior de evaluación
- Límites superiores de A2 con + UB. El trabajo
La rampa de caída de TEACH-IN (A1 > A2):
- Objeto de posición en el límite inferior de evaluación
- TEACH-IN límite inferior A2 con + UB. El trabajo
- Objeto de posición en el límite superior de evaluación
- Límites superiores de A1 con - UB. El trabajo
Configuración predeterminada
A1: área inutilizable
A2: rango de detección nominal
Modo de funcionamiento: rampa ascendente
Ajuste de las características del cono de sonido de la cabeza del transductor ultrasónico de alta calidad
El sensor ultrasónico permite dos formas diferentes del cono de sonido, un cono de sonido de ángulo amplio y un cono de sonido de ángulo pequeño.
1Cono de sonido de ángulo pequeño
- Apague la fuente de alimentación
- conecta el cable de entrada de la enseñanza a -UB
- enciende la fuente de alimentación
- el LED rojo parpadea una vez con una pausa antes de la siguiente.
- LED amarillo: permanentemente encendido: indica la presencia de un objeto o objeto perturbador dentro del rango de detección
- desconecte el cable de entrada de -UB y el cambio se guarda
2Cono de sonido de gran angular
- Apague la fuente de alimentación
- conectar el cable de entrada Teach con + UB
- enciende la fuente de alimentación
- el LED rojo parpadea dos veces con una larga pausa antes del siguiente.
- LED amarillo: permanentemente encendido: indica un objeto o un objeto perturbador dentro del rango de detección
- desconecta el cable de entrada de Teach de + UB y el cambio se guarda
Condiciones de instalación
Si el sensor está instalado a una temperatura del ambiente inferior a 0°C, debería funcionar bien en las medidas de protección.En el caso de la instalación directa del sensor en un orificio a través de las tuercas de acero,debe fijarse en el centro del hilo de la carcasa.
Información sobre el envase y los accesorios
2 unidades están en caja y todas las cajas están envasadas en paquetes estándar o solicitudes de los clientes disponibles.
Los accesorios son los siguientes:
a, cable de 2 metros de longitud
b, 2 tuercas para fijar el sensor
Información sobre los pedidos
