Lugar de origen: | CHINA |
Nombre de la marca: | Kacise |
Número de modelo: | KUS630B |
Cantidad de orden mínima: | 1 |
---|---|
Precio: | Negotiable |
Detalles de empaquetado: | el 15*15*10cm, 0.5kg |
Tiempo de entrega: | 5-8 días del trabajo |
Condiciones de pago: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
Capacidad de la fuente: | 100+ |
Gama: | los 0~10m | Salida: | 4~20mA/NPN/PNP/RS485/0-3V, 0-5V |
---|---|---|---|
Fuente de alimentación: | 3.3-24 V | Corriente de trabajo: | ≤45mA |
Remuneración de temperatura: | Sí | Temperatura de trabajo: | -25… 70℃ (248… 343K) |
Clase de la protección: | IP68 | Material de Shell: | PTFE |
Exactitud de la medida: | ≤ el 1% | ||
Alta luz: | Sensor ultrasónico 10v de la profundidad del molde bajo,Sensor ultrasónico de la profundidad de KUS630B,Sensor ultrasónico del transductor de la corrosión anti |

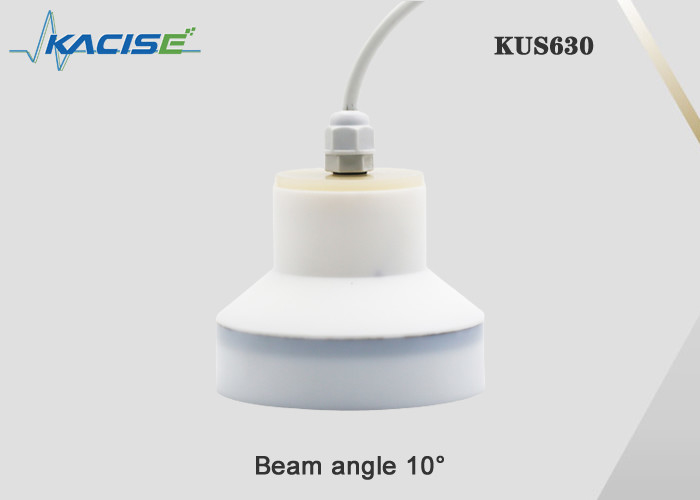

Metro llano ultrasónico de la serie KUS630
1.Features
2.Introduction
El indicador llano ultrasónico anticorrosión es un indicador llano digital controlado por un microprocesador. En la medida, la onda ultrasónica pulsada es enviada por el sensor (transductor), la onda acústica es reflejada por la superficie del objeto y recibido por el mismo sensor, convertido en una señal eléctrica, y la distancia entre el sensor y el objeto medido se calcula para el momento en que entre la emisión y la recepción de la onda acústica. Porque el indicador llano líquido ultrasónico anticorrosión adopta la medida sin contacto, el medio medido es casi ilimitado, y puede ser ampliamente utilizado en la medida de la altura del diverso líquido y de los materiales sólidos.
3. Dimensiones
La unidad en el diagrama es milímetro
conexiones 4.Electrical y definiciones de la señal
Línea orden | Color | Definición |
1 | Rojo | El poder es positivo |
2 | Negro | tierra de la vuelta del poder |
3 | Amarillo | Salida analógica, salida del voltaje, salida del interruptor de salida actual |
4 | Azul | RS485 A+ o uart TXD |
5 | Verde | RS485 b o uart RXD |
Color del cable | Línea orden | Describa | Observación |
rojo | 1 | accionado cerca | Entrada ancha del voltaje 3.3V-30V |
negro | 2 | Tierra | |
amarillo | 3 | Salida del interruptor | El terminal del interruptor, capacidad de carga 1A 60V, apoya hasta dos salidas del interruptor con lógica independiente, los dos terminales es los dos contactos del interruptor, no distingue entre los polos positivos y negativos, y se puede conectar a voluntad. |
Blanco | 4 | Salida del interruptor | |
marrón | 4 | RS485A+ | |
verde | 5 | RS485B- |
descripción 5.Parameter
Modelo: KUS630 | |

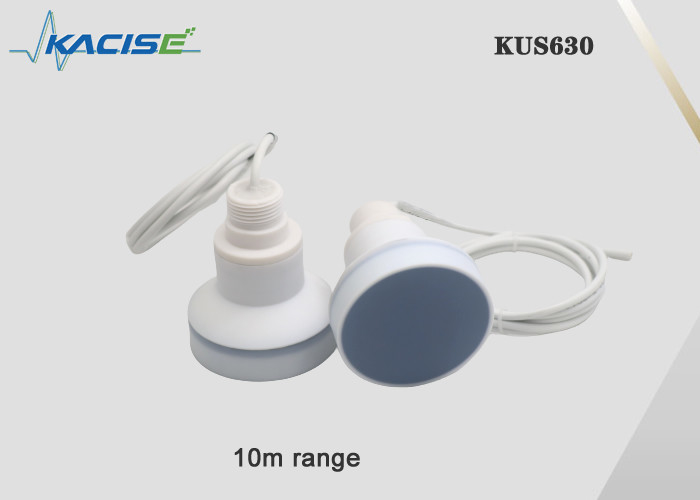

Gama de medición |
los 0.6m… 10m |
Punto ciego |
0… 0.6m (la zona de trabajo inestable está dentro de los 0.6m, él no se recomienda trabajar en esta gama); la versión mínima del ángulo muerto de los 0.3m puede ser alcanzada, que necesita ser modificada para requisitos particulares. |
Voltaje de fuente | 3,3… 24 V DC, ondulación el 10% SS |
Trabajo actual |
≤ 45 mA (la velocidad más rápida de la medida) La versión de baja potencia, consumo de energía del sueño es menos que 0.3mA, el envío del consumo de energía es 20mA (menos que 2ms), y la recepción del consumo de energía no es más que 8mA (menos que 150ms) |

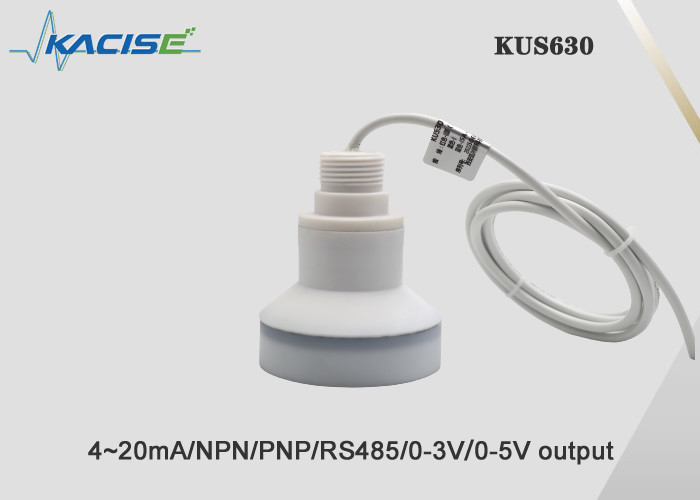

Señal de salida |
1: Salida analógica programable 0-10V. 2: Salida RS485. 3: Salida serial del Uart salida 4:4-20mA 5: Salida del interruptor |
Exactitud de la medida | ≤ el 1% |
Remuneración de temperatura | sí |
condiciones de trabajo
Temperatura de trabajo | -25… 70℃ (248… 343K) |
Temperatura de almacenamiento | -40… 85℃ (233… 358K) |
otras instrucciones
Conexión eléctrica | cable 5-core (salida analógica), cable de 6 bases (salida del interruptor); |
Clase de la protección | IP68 |

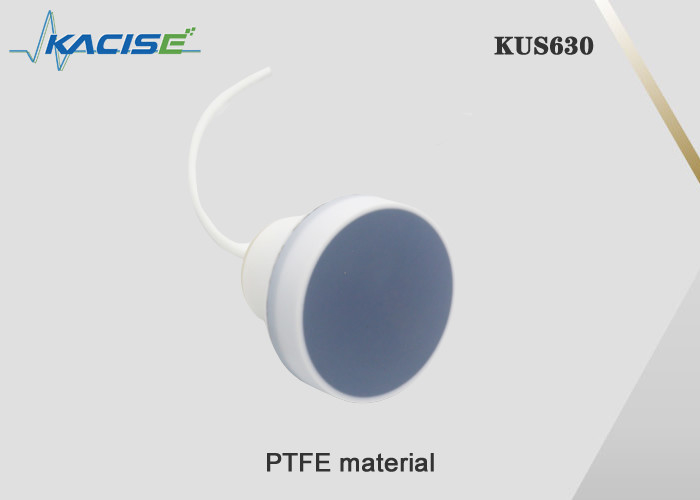

Material de Shell | PTFE |
información 6.More
El objeto ultrasónico/el metro llano líquido está instalado en la parte superior del envase. Bajo control funcional de la unidad de la combinación y de los componentes electrónicos, la punta de prueba emite un haz de pulsos ultrasónicos sobre 20000Hz al objeto medido. Puesto que la temperatura tiene un efecto sobre la velocidad del sonido, el metro debe medir la temperatura para corregir para la velocidad del sonido. Hay muchas opciones para el sistema de cuatro cables, que puede traer simultáneamente 4-20mA, RS485 comunicación, dos salidas de la retransmisión, y se puede también accionar por 220VAC.
7. Información el ordenar
KUS | Modelo | Salida | Gama | Describa |
630B | Arreglo para requisitos particulares de la ayuda | |||
Por encargo | ||||
0-10V | Salida análoga 0-10V | |||
0-5V | Salida análoga 0-5V | |||
0-3V | Salida análoga 0-3V | |||
4-20mA | Salida análoga 4-20mA | |||
Interruptor | Salida del interruptor | |||
Uart | Protocolo serial de la salida MODBUS RTU del Uart | |||
RS485 | RS485 protocolo de la salida MODBUS RTU | |||
XXX milímetro |
Mmmeans XXX la distancia máxima de la medida (default1000mm) |
|||
KUS | 550 | RS485 | 10000m m |
