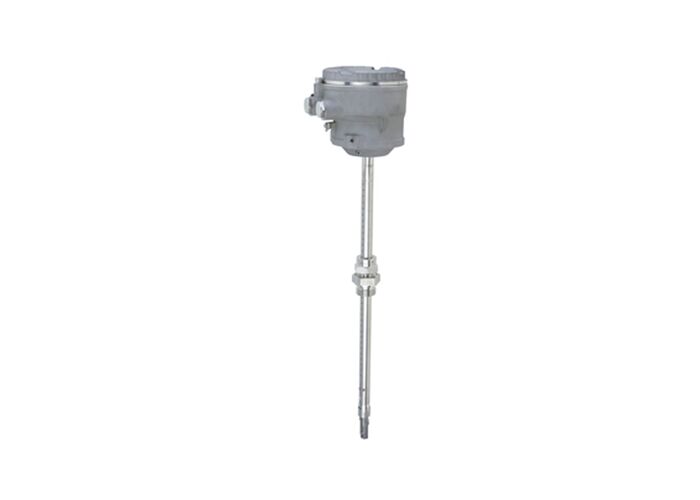

Métro de flujo de masa térmica de prolina t-masa I 500
Medidor de flujo de inserción avanzado con una estabilidad excepcional a largo plazo, con configuración de transmisor remoto con hasta 4 entradas/salidas.Diseñados para medir con precisión los gases de uso y de proceso en tuberías circulares o en conductos rectangulares.
Especificaciones clave
| Error de medición |
Gas: 1,0% de or.r. (10 a 100% o.f.s.), 0,1% o.f.s. (1 a 10% o.f.s.) |
| Rango de medición |
20 a 733,501 kg/h (44 a 1,669(por ejemplo, 340 libras/h) |
| Rango de temperatura |
-40 °C a +180 °C (-40 °F a +356 °F) |
| Presión del proceso |
-0,5 a 20 bar_g (-7,25 a 290 psi_g) |
| Diámetro nominal |
DN 80 a 1500 (3" a 60") |
Área de aplicación
El diseño patentado del sensor proporciona una estabilidad de medición sin precedentes en la medición del flujo de masa de inserción térmica, compensando en tiempo real los cambios en las condiciones del proceso, incluida la temperatura,presión, dirección del flujo y tipo de gas.
Principio de medición
Medición del caudal de masa térmica caracterizada por un amplio rango de caudal operable y medición directa del caudal de masa sin compensación adicional de presión y temperatura.
Beneficios clave
- Programación flexible basada en 21 gases estándar o mezclas de gases personalizadas
- Precisión y repetibilidad de medición superior para un control superior del proceso
- Control fiable con detección de perturbaciones del proceso y de flujo inverso
- Instalación flexible para grandes dimensiones en tuberías circulares o en conductos rectangulares
- Acceso completo a la información sobre procesos y diagnóstico
- Verificación integrada mediante tecnología de latidos cardíacos
Materiales mojados
El tubo de inserción:Acero inoxidable, 1.4404 (316/316L)
Conexiones de proceso:Acero inoxidable, 1.4404 (316/316L)
El elemento de detección (unidireccional):Acero inoxidable, 1.4404 (316/316L), aleación C22, 2.4602 (N.N. de la ONU 06022)
Elemento de detección (bidireccional):Acero inoxidable, 1.4404 (316/316L)
Anillos de sujeción:El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero, que es el valor de las emisiones de gases de efecto invernadero.
Sello de anillo plano:EPDM y FKM
Características técnicas
Características del sensor
- Medición bidireccional con un alto rendimiento
- Diseño patentado del sensor libre de deriva con certificación SIL 2
- Capacidad de detección de flujo inverso
Características del transmisor
- Versión remota con hasta 4 E/S
- Display retroiluminado con control táctil y acceso WLAN
- Cable estándar entre el sensor y el transmisor
- Funcionalidad de E/S libremente configurable
Variables medidos
Flujo de masa, temperatura, flujo de volumen estándar, flujo de volumen, suministro de aire libre, velocidad, flujo de calor, flujo de energía, densidad
Especificaciones medioambientales
| Temperatura ambiente |
-40 a 60 °C (-40 a 140 °F)
Opcional: Transmisor: -50 a 60 °C (-50 a 140 °F), Sensor: -60 a 60 °C (-60 a 140 °F) |
| Grado de protección |
IP66/67, carcasa de tipo 4X
Sensor: IP68, tipo 6P (opcional) |
Especificaciones eléctricas
| Productos |
4-20 mA HART (activo/pasivo), 4-20 mA (activo/pasivo), salida de pulso/frecuencia/interruptor (activo/pasivo), salida de relé |
| Las entradas |
Entrada de estado, entrada de 4 a 20 mA |
| Comunicación digital |
HART, Modbus RS485 y otros |
| Fuente de alimentación |
24 V de corriente continua, AC de 100 a 240 V |
Certificaciones y aprobaciones
| Zona peligrosa |
En el caso de las empresas de servicios de telecomunicaciones, las autoridades competentes deberán tener en cuenta los siguientes elementos: |
| Seguridad del producto |
CE, marcado en C |
| Seguridad funcional |
IEC 61508, aplicable en aplicaciones de importancia para la seguridad según la IEC 61511 |
| El sector de la metrología |
Calibración ISO/CEI 17025, Tecnología de latidos cardíacos conforme con la norma ISO 9001:2015 |
| Presión |
Número de crédito |
| El material |
3.1 material de la NACE MR0175/MR0103 |
