Sensor de distancia submarino KUS-W80 de 200 kHz Transductor de frecuencia y corriente baja sin carga para la medición de distancia submarina

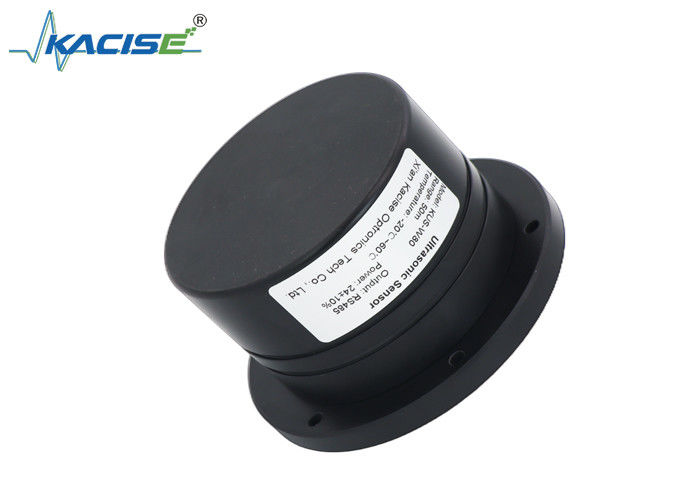

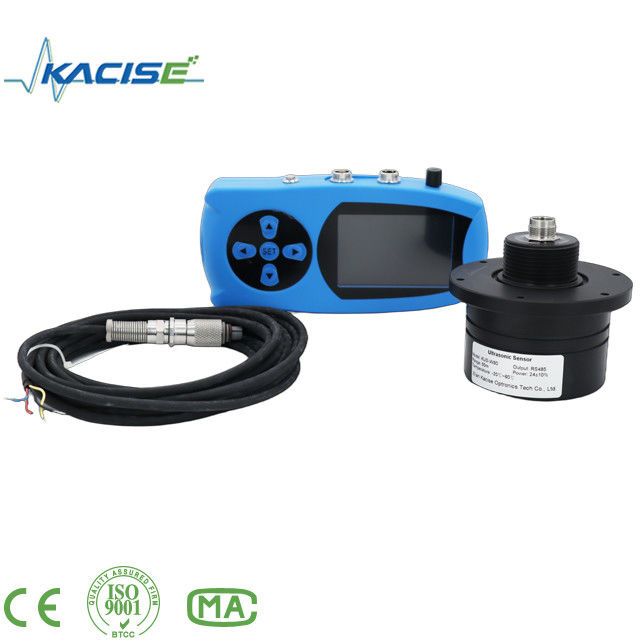

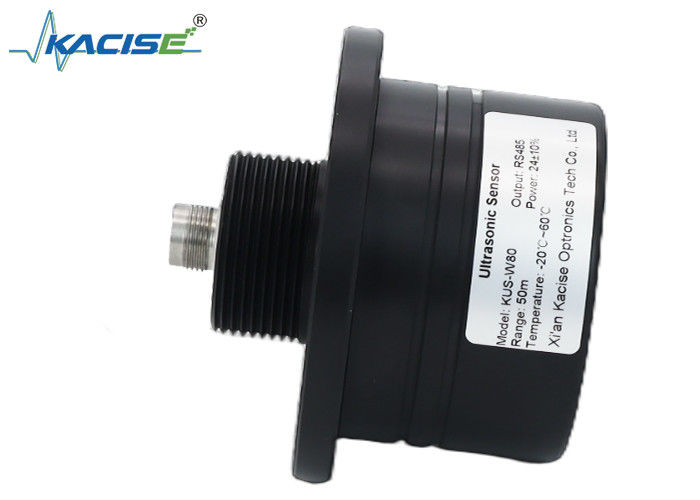

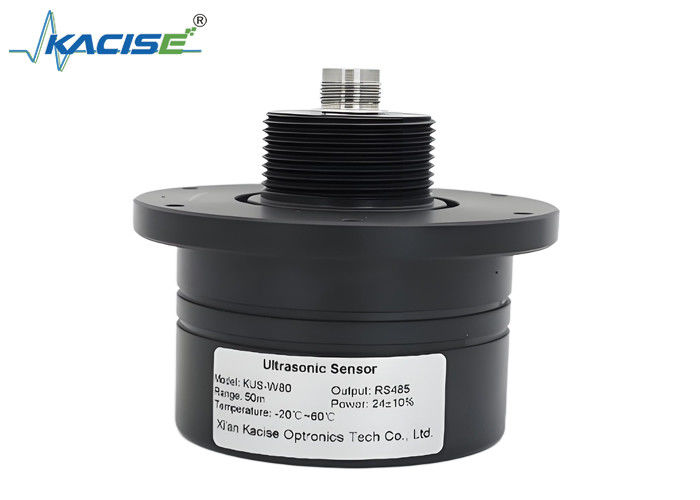

Sensor de distancia submarino KUS-W80

1.Introducción

El sensor de alcance ultrasónico subacuático de un solo haz es un sensor de alcance de alta respuesta diseñado basado en la arquitectura ARM.

El sensor tiene un chip RS485 incorporado para leer datos y configurar parámetros internos.Los parámetros internos se pueden modificar a través del protocolo ModBus-RTU para ajustar el rendimiento del sensor e implementar ciertas funciones.

2Principio de medición

Durante el proceso de medición de la distancia, la señal ultrasónica es emitida por la sonda ultrasónica, reflejada por el líquido u otro medio sólido, y luego reflejada por la misma sonda.La diferencia de tiempo entre la emisión y la recepción de ultrasonidos se mide para lograr la medición del nivelLa relación entre la distancia de transmisión de la onda sonora L, la velocidad del sonido v y el tiempo de transmisión de la onda sonora t puede expresarse por la fórmula:

Fórmula de medición de la distancia por ultrasonidos

L: Distancia entre la sonda ultrasónica y la superficie del material medido.

v: valor de la velocidad del sonido después de la compensación de temperatura. Unidad: m/s;

t: tiempo de funcionamiento de la onda sonora dentro del rango de medición. Unidad: s

3. Características

• Nivel de protección: IP68
• Equipado con comunicación RS485, los datos se pueden leer y escribir
• Dirección, velocidad de transmisión y otros parámetros correspondientes pueden modificarse mediante el protocolo ModBus-RTU;
• Tiempo de respuesta corto
• Compensación de la temperatura

4.Aplicación

• Detección de posición y distancia bajo el agua
• Evitación de obstáculos y detección de colisiones por robots submarinos
• Monitoreo del estado de los interruptores de puertas submarinas
• Monitoreo del nivel del agua del tanque
• Aplicación de embarcaciones no tripuladas

5Parámetros técnicos
