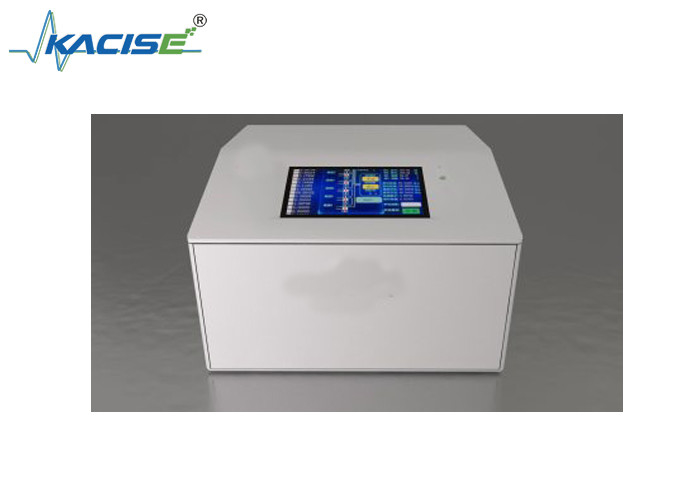

KTG101 Analista cromatográfico portátil para el análisis de procesos de gas natural.

El analizador cromatográfico portátil KTG101 se aplica al análisis de procesos de gas natural

Introducción

El analizador cromatográfico de la serie KTG101 adopta el proceso avanzado de Etch para hacer que el control del circuito de gas sea más estable y tenga un bajo costo de operación.tiempo de análisis largoEl dispositivo tiene una función de predicción y diagnóstico del sistema y es simple de usar.conveniente para el funcionamientoEn la actualidad, se ha aplicado ampliamente en el campo del petróleo y el gas natural y ha ganado el elogio de un gran número de usuarios.

Aplicaciones del producto

• Gas natural: Análisis de alcanos, hidrocarburos, formaldehído y análisis de productos en los procesos de GNC y GNL
• Industria petroquímica: Análisis del etileno, polietileno, gas de refinería, GLP y pureza
• Industria química del carbón: análisis de los componentes completos del gas de carbón, del gas de síntesis, del gas purificado, etc., o análisis continuo de un determinado gas clave
• Otros: Análisis de gases permanentes, gases ambientales y análisis de pureza de gases tales como nitrógeno, hidrógeno y helio en gases industriales

Características del producto

• Diseño completamente nuevo, más compacto, más confiable y más preciso
• GC para la calidad de transferencia/medida en el valor calórico y el análisis de componentes
• Costos de instalación y operación más económicos
• Análisis completo de los componentes, capaz de analizar todos los componentes del gas natural hasta C12+ y H2S + H2
• Velocidad de análisis rápida, la medición de todos los componentes del gas natural hasta C6+ toma menos de 60 segundos
• Pequeño volumen, que ocupa muy poco espacio, aproximadamente del tamaño de una funda de computadora
• Alta sensibilidad, de 1 a 5 ppm
• Apoyar el reemplazo de los componentes internos del módulo - puerto de inyección, columna cromatográfica, detector, etc.
• Reemplazo rápido de los módulos de canal, cambio flexible de configuraciones
• Adoptar la tecnología EPC más avanzada, haciendo el control del circuito de gas más estable
• Actualización sencilla, económica y eficiente, actualización directa de 1 o 2 canales a 6 canales
• Ahorrar gas portador y electricidad, que es el 10% de la de un GC convencional. Una botella de 40L de gas portador se puede utilizar durante más de 12 meses

Indicadores principales

Repetibilidad: 0,01%

Precisión: ≤ 0,1% FS

Valores calculados: valor calorífico, densidad, factor de compresión, etc. (de acuerdo con las normas ISO6976 o GPA, Z por AGA 8)

Temperatura de funcionamiento: -20°C a 50°C (de -4°F a 122°F)

Temperatura de almacenamiento: -30°C a 60°C ((-22°F a 140°F)

Dimensiones generales: 320×290×190 mm (longitud * anchura * altura)

Peso: Aproximadamente 32 kg

Desempeño del análisis

Tiempo de análisis: menos de 60 segundos para el C6+

Control de presión: con control electrónico de presión del gas portador

Horno termostático: Los componentes clave como la columna cromatográfica, el detector y el bucle de muestreo se colocan en el horno termostático, que tiene una función de protección contra el sobrecalentamiento de la temperatura.

La unidad principal del analizador cromatográfico puede mostrar información como componentes de gas, factor de compresión, valor calorífico y densidad en el sitio.y puede seleccionar el contenido de la pantalla y configurar el modo de visualización a través del toqueTiene una potente función de registro y almacenamiento, con registros históricos de al menos 12 meses, incluidos los registros de calibración y los registros de resultados de datos, etc.

Funciones de comunicación

Interfaces de comunicación: 2 RS485, 2 RS232 y una RJ45

Interfaces analógicas: 16 canales de 4 ∼ 20 mA (expandibles)

Protocolos de comunicación: Modbus RTU, protocolos TCP/IP

Interfaces digitales: hasta 8 salidas digitales, incluidas alarmas cromatográficas completas, control automático de calibración, etc.

Interfaz de operación

La pantalla grande DGUS de 7 pulgadas en color verdadero K600 + 65k en color se utiliza para la visualización y el funcionamiento táctil.y iniciar funciones tales como el ajuste automático/manual de parámetros del cromatógrafo.

Ingeniería de servicios públicos

Fuente de alimentación: 220VAC 50 Hz Gas portador: He o H2 o N2 o Ar

Consumo: Menos de 10 ml/min Puridad: 99,995% y superior
